Tulostus

Electrical-välilehti > Dokumentit-ryhmä >  Tulosta-valikko > Tulosta

CADMATICissä voidaan käyttää useita eri tulostusmahdollisuuksia. Perusperiaatteena kuitenkin sovelluksia käytettäessä on se, että käytetään sovelluksen tulostustoimintoja. Riippuen tehtävästä dokumentista, käytetään joko jonotulostusta sovitusskaalauksella tai mittakaavatulostusta.

Kaavioiden tulostamisessa käytetään yleensä sovitusskaalausta ja tasopiirustuksissa sekä layouteissa mittakaavatulostusta.

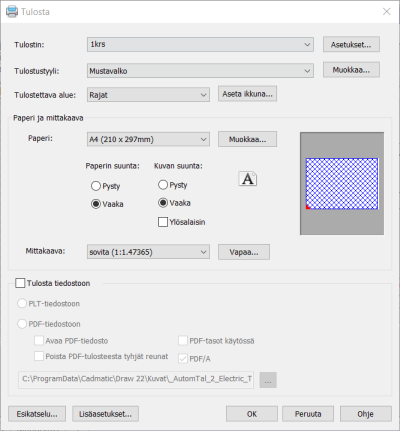

Tulosta-painikkeesta avautuu tulostusdialogi, jossa voidaan valita käytettävä tulostin, tulostustyylitaulukko, tulostettava alue, paperi, skaalaus sekä voidaan valita tulostetaanko tulostimelle vai tiedostoon.

Katso lisätietoja tulostusmäärityksistä ja tulostustyylitaulukoista kohdasta Tulostus.

Tulostettava alue

• Rajat – Tulostaa kuvaan määriteltyjän rajojen sisäpuolisen alueen valitulle kirjoittimelle

• Näkymä – Tulostaa CADMATICin näkymän.

• Kaikki – Tulostaa kaikki elementit, jotka on piirretty riippumatta siitä, onko piirtoelementit rajojen/piirustuspohjan sisäpuolella.

• Ikkuna – Valitaan ikkunavalinnalla tulostettava alue.

Tulostetaan

• Tulostimelle – Tulostaa valitulle fyysiselle kirjoittimelle.
• Tulostustiedostoon – Tulostaa tulostustiedostoon (PLT) esimerkiksi kopiopalveluun lähetettäväksi.
• PDF-tiedostoon – Tulostaa PDF-tiedostoon. Toiminto kysyy PDF-tiedoston nimen tulostuksen yhteydessä.

Dialogin alareunassa olevalla Esikatselu -painikkeella voidaan testata se, miten piirretty dokumentti on tulostumassa käytössäolevilla asetuksilla.

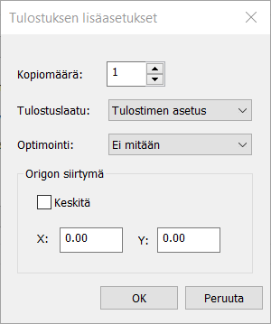

Lisäasetukset-painikkeella päästään muokkaamaan tulostuksen lisäasetuksia. Asetuksissa voidaan esim. keskittää tulostettava alue paperin keskelle.
