Jonotulostus

Electrical-välilehti > Dokumentit-ryhmä > Tulosta-valikko > Jonotulostus kuvan lehdistä
Electrical-välilehti > Dokumentit-ryhmä > Tulosta-valikko > Jonotulostus useasta kuvasta

Tällä toiminnolla voit tulostaa kaikki haluamiesi kuvien lehdet tai kaikki haluamasi kuvat.

Tulosta haluamiesi kuvien lehdet

Jonotulostus kuvan lehdistä  -toiminnolla voit tulostaa avoinna olevasta kuvasta haluamasi lehdet ja lisäksi yhden tason, joka tulostuu kaikkien lehtien kanssa (esim. 0-taso).

Toimi näin:

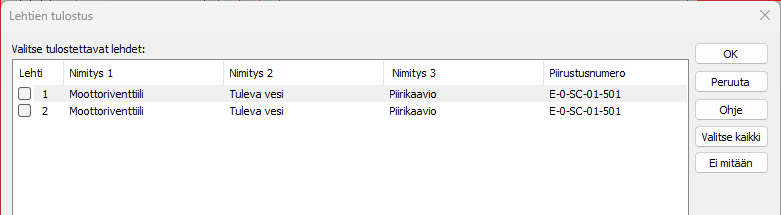

  1. Valitse haluamasi lehdet (tasot).

    Jos haluat listata vain ne lehdet, joilla on muutosnuolisymboleita (lehdiltä etsittävien symbolien nimet ovat spmuutos. spmuu031 ja spmuuo32), valitse Näytä vain lehdet, joissa on muutoksia.

  2. Napsauta OK-painiketta. Electrical-kuvien jonotulostus -dialogi avautuu.

  3. Määrittele Lehden mukana tulostuva taso -kohtaan taso, jonka haluat tulostaa kaikkien lehtien kanssa. Yleensä tämä on 0-taso, joka voi sisältää kaikille lehdille yhteiset tiedot, kuten kohdetiedot tai logon.

  4. Jos haluat lisätä tulosteisiin ns. tarran, joka sijoitetaan haluttuun kohtaan kuvassa, valitse Liitetään tarra ja määrittele sitten muut tiedot. Tarra on vain tulostuksen ajan kuvassa, eli se ei jää kuvaan.

  5. Määrittele muut tulostukseen liittyvät tiedot, kuten tulostustyyli ja kopioiden lukumäärä. Pääset muokkaamaan tulostusasetuksia Asetukset-painikkeesta.

    Jonotulostuksella voidaan tulostaa lehdet myös tiedostoon, joko PLT-tiedostoiksi tai monisivuiseksi PDF-tiedostoksi. Tiedostoon tulostettaessa dialogissa voidaan määritellä tulostushakemisto tai käyttää CADMATICin tulostusasetuksissa määriteltyä tulostushakemistoasetusta. Jos jonotulostus tehdään useasta kuvasta, tulosteet voidaan yhdistää samaan PDF-tiedostoon.

  6. Napsauta OK-painiketta. Ohjelma tulostaa valitut lehdet.

    Jos tulostin ei tue usean kopion tekoa, lopputuloksena on vain yksi tuloste.

Tulosta haluamasi kuvat

Jonotulostus useasta kuvasta  -toiminnolla voit valita useita kuvia, jotka haluat tulostaa. Jokaisesta valitsemastasi kuvasta tulostetaan kaikki lehdet jonossa.

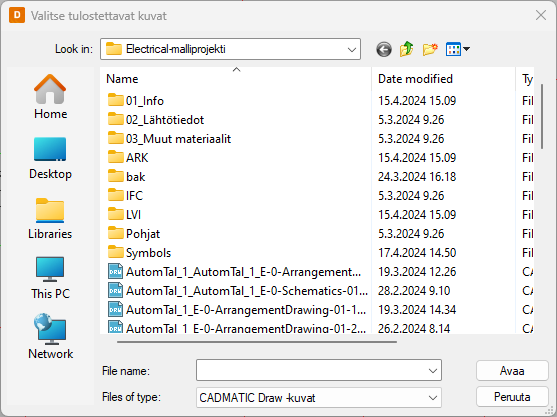

Toiminto näyttää senhetkisen kuvahakemiston kaikki kuvat, joista voit valita tulostettavat.
