Määrälaskenta

Layout-välilehti > Muut toiminnot  -ryhmä > Luettelot-valikko > Määrälaskenta-valikko > Määrälaskenta koko kuvasta
Layout-välilehti > Muut toiminnot  -ryhmä > Luettelot-valikko > Määrälaskenta-valikko > Määrälaskenta valituista elementeistä

Näiden toimintojen avulla voit laskea sähköpisteet ja metrimääräiset osat avoinna olevasta kuvasta tai valituista elementeistä.

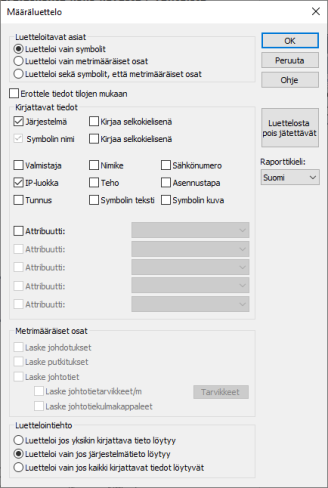

Määrälaskentatoiminto jakautuu neljään osioon:

  • Luetteloitavat asiat – Valitse, haluatko laskea pelkästään symboleita vai metrimääräisiä osia vai molempia yhdessä.

  • Kirjattavat tiedot – Valitse, mitä tietoja määräluetteloon kirjataan. Symbolin nimi on aina valittu, koska laskelma perustuu nimenomaan symbolien nimiin. Sekä järjestelmä että symbolin nimi voidaan halutessa kirjata selkokielisenä. Symbolin selkokielisen nimen täytyy olla ohjelman tiedossa, ja Draw'n mukana tulevien symbolien osalta näin onkin. Symbolille voi itse kertoa uuden selkokielisen nimen Aseta symbolin luettelonimi  -toiminnolla.

    IP-luokka-, viitetunnus- ja symbolin teksti -attribuuttien lisäksi voit valita minkä tahansa kuvasta löytyvän attribuutin luetteloon kirjattavaksi sarakkeeksi. Yhteensä näitä vapaasti valittavia attribuutteja voi olla viisi kappaletta.

  • Metrimääräiset osat – Valitse, mitä metrimääräisistä osista lasketaan. Lisäksi voit määrittää johtoteille tarvikkeita ja lisätä tarvikkeita vapaasti.

  • Luettelointiehto – Valitse, millä periaatteella ohjelma valitsee elementit luetteloon:

    • Luetteloi jos yksikin kirjattava tieto löytyy – Tämä on ehdoista löysin. Käytännössä kaikki kuvan symbolit sisältyvät tähän ehtoon, onhan kaikilla symboleilla nimi. Muilla ohjelmilla kuin Draw:lla tehtyjä kuvia voidaan laskea hyödyntäen tätä ehtoa.

    • Luetteloi vain jos järjestelmätieto löytyy – Tämä ehto on käyttökelpoisin silloin kun kuva on tehty Electrical -sovelluksella. Tällöin vain sähkösymboleilla on järjestelmätieto ja laskelmaan ei tule turhia symboleita.

    • Luetteloi vain jos kaikki kirjattavat tiedot löytyvät – Tämä on ehdoista tiukin, tällöin luetteloon ei kirjata symboleita joilta ei löydy vaadittuja tietoja. Tätä voidaan hyödyntää mm. silloin kun halutaan luetteloida pelkästään vaikka symbolit joilla on IP-tieto.

  • Luettelosta pois jätettävät  -toiminnolla voit määritellä määrälaskennassa huomioimatta jätettävät elementit.

    • Määrälaskennassa voidaan jättää määriteltyjen elementtien määrät laskematta. Tämä tapahtuu määrittelemällä poistomaski, jota verrataan elementin ominaisuuksiin. Poistomaskiin sopivat elementit jäävät laskematta. Ominaisuuksia, joiden perusteella elementtejä suodatetaan on 5 kpl:

    • Attribuuttinimi

    • Attribuuttinimi ja -arvo

    • Järjestelmä

    • Symboli

    • Taso

    Jokaisessa poistomaskissa voi käyttää jokerimerkkejä ? ja *. Attribuuttinimen ja arvon mukaan suodatettaessa tulee poistomaskin olla muotoa "attribuuttinimi=arvo".
