Layout-välilehti > Laitteet-ryhmä >
Symbolitoiminnot-valikko >
Valaisimet-valikko > Loistevalaisimen määritys
Tällä toiminnolla voit tehdä loistevalaisinsymbolin omien määritystesi mukaisesti. Halutessasi voit tallentaa symbolin Omat loistevalaisimet -valikkoon.
Toimi näin:
-

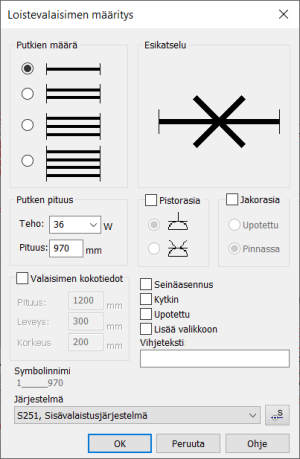

Syötä dialogissa määritykset valaisimelle.
-
Osoita valaisimen paikka kuvassa.
Vinkki: Seinän viereen sijoitettavissa symboleissa on suositeltavaa käyttää Lähin-snapiä. Tällöin sijoitettaessa symbolia kuvaan osoitetaan seinäviivaa, jolloin symbolin etäisyys seinästä on aina samansuuruinen.
Vinkki: Joskus sijoitusta helpottaa symbolinpyöritystoiminto (F8), jolla voidaan sijoituksen yhteydessä kääntää symbolin kulma halutuksi. Tämän kulman suuruuden määrää pakotuskulma.
Voit syöttää valaisimelle myös . Tällöin valikkoon tallennetussa symbolissa on kokotiedot valmiina eikä niitä tarvitse erikseen määritellä.
