Piirrä johdotusta

Layout-välilehti > Johdotus ja merkinnät  -ryhmä > Piirrä johdotusta

Johdotustoiminnon käynnistäminen avaa Johdotus-ikkunan. Tässä ikkunassa voit valita johdotuksen piirtotavan.

Johdotuksen aikana näytölle sytytetään symboleihin sisältyvät johdotuspisteet. Johdotuspiste on kohta, johon symboliin tuleva johdin tai johto kytketään (vrt. oikean laitteen liitin). Piirtämällä johdotukset johdotuspisteestä toiseen voit varmistua esimerkiksi siitä, että johdotusten kautta löydetään johdotuksiin kytketyt laitteet ja pystysiirtymien määrät lasketaan oikein.

Voit piirtää johdotuksen johdotuspisteiden välille näyttämällä johdon alku- ja loppupisteen. Osoittamalla piirrettävälle johdotukselle välipisteitä voit tehdä monimuotoisempia johdotuksia.

Vinkki: Seuraa piirtämisen aikana komentoriviä, joka näyttää kulloinkin käytettävissä olevat komennot ja pikakomennot.

Toimi näin:

1. Valitse piirtotapa:

   • Kaareva – Kaareva johdotus piirretään käyttäen splinikäyrää ja vakioitua kaarisädettä.

     Piirron aikana näet komentoriviltä käytettävissä olevat komennot:

     • Vaihda vakioidun kaaren muotoa Tab-näppäimellä.

     • Vaihda kaaren piirtopuolta näppäinyhdistelmällä Ctrl + <.

     • Vaihda piirtotapaa kaarevasta moniviivaan ja päinvastoin antamalla komento T komentoriville.

   • Moniviiva – Moniviivajohdotus piirretään käyttäen suoraa moniviivaa ja haluttaessa viistettä alku- ja loppupäässä.

     Piirron aikana näet komentoriviltä käytettävissä olevat komennot:

     • Vaihda viisteen kulmaa Tab-näppäimellä.

     • Vaihda viisteellisen johdotuksen piirtopuolta näppäinyhdistelmällä Ctrl + <.

     • Piirrä johdotuksen nurkka antamalla komento nurkka komentoriville tai näppäinyhdistelmällä Ctrl + F1.



     • Vaihda piirtotapaa kaarevasta moniviivaan ja päinvastoin antamalla komento T komentoriville.

     • Anna loppuviisteeksi 90° antamalla komento suora komentoriville.

     • Vie johdotus johtotielle antamalla komento reitti komentoriville ja näyttämällä sitten johtotieltä kohdat, joista johdotus viedään sisään ja ulos.

   • Yksittäinen johdotus – Piirtotapa kysyy jokaiselle johdotukselle alku- ja loppupisteen.

   • Jatkuva johdotus – Seuraavan johdotuksen alkupiste asettuu edellisen loppupisteeseen automaattisesti. Kun lopetat yhden jatkuvan johdotuksen piirtämisen Enterillä, toiminto jää päälle ja voit piirtää uuden jatkuvan johdotuksen. Jos painat Enteriä ohjelman kysyessä johdotuksen alkupistettä, toiminto sulkeutuu.

   • Yhdestä pisteestä useaan – Seuraavan johdotuksen alkupiste asettuu aina samaa johdotuspisteeseen kuin edellisenkin johdotuksen alkupiste.

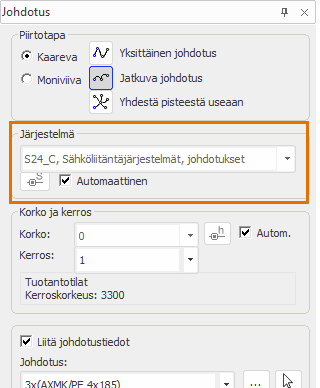

2. Jos haluat johdottaa tiettyyn järjestelmään, poista valinta Automaattinen-kohdasta ja valitse haluamasi järjestelmä alasvetovalikosta tai kuvasta osoittamalla. Kun Automaattinen on valittuna, menee johdotus aina sen symbolin johdotusjärjestelmään, mistä lähdetään johdottamaan.



Johdotus johtotietä pitkin

Pintajohdotuksen aikana johdotus voidaan määrittää kulkemaan pitkin olemassa olevaa johtotietä. Antamalla REITTI-komennnon komentoriville päästään osoittamaan johtotien alkupiste, josta johtotielle mennään, sekä loppupiste, josta johdotus poistuu johtotieltä. Toiminto piirtää johdotuksen lyhintä mahdollista reittiä osoitettujen pisteiden välillä johtotietä pitkin.
