Aseta arkkikoko ja mittakaava

Layout-välilehti > Pohjat ja lehdet  -ryhmä > Piirustusarkki
  Layout-välilehti > Pohjat ja lehdet  -ryhmä >  Piirustusarkki-valikko > Arkkikoon muuttaminen

Näillä toiminnoilla voit asettaa kuvan rajat ja mittakaavan sekä tarvittaessa piirtää kuvan rajoihin näkyviin raamin. Lisäksi voit määrittää tulostustilaan näyttöikkunoita.

Toimi näin:

  1. Valitse standardiakkikoot, tulostimen arkkikoot tai vapaat arkkikoot:

    • Käytä standardeja arkkikokoja – Valitse käytettävä arkkikoko listalta. Listatut standardikoot luetaan sovellushakemiston arkkitiedostosta Arkit.lue.

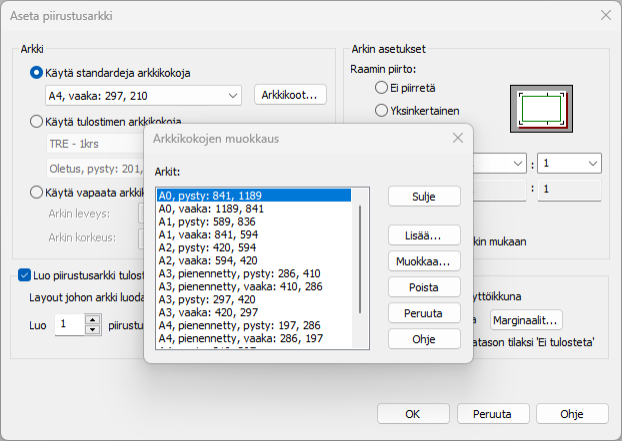

      Voit lisätä, poistaa ja muokata arkkeja napsauttamalla Arkkikoot-painiketta:

    • Käytä tulostimen arkkikokoja – Valitse tulostin ja käytettävä arkkikoko. Arkit listataan valitun tulostimen mukaisesti, jolloin käytetään tulostimelle määritettyjä arkkikokoja.

    • Käytä vapaata arkkikokoa – Valitse arkin leveys ja korkeus alasvetovalikosta tai syötä halutut arvot kenttiin.

  2. Määrittele arkin asetukset:

    • Raamin piirto – Valitse, piirretäänkö raami kuvaan yksinkertaisesti vai taittoviivoin vai jätetäänkö se kokonaan piirtämättä.

    • Kuvan mittakaava – Valitse kuvan mittakaava listalta tai syötä haluttu arvo kenttiin.

    • Osoita arkin alanurkka – Mikäli valittu, toiminto pyytää käyttäjää syöttämään arkille vasemman alanurkan kohdistuspisteen.

    • Aseta piirustusrajat arkin mukaan – Mikäli asetus on päällä, rajat asetetaan piirustusarkin mukaisesti. Asetus ei ole käytettävissä jos toiminto on käynnistetty tulostustilasta.

    • Arkin paikallaan pysyvä nurkka (vain muokkauksessa) – Piirustusarkkia muokattaessa voidaan valita arkin paikallaan pysyvä alanurkka (vasen/oikea). Mikäli arkkikokoa muutetaan suuremmaksi tai pienemmäksi, valittu alanurkka pysyy paikallaan alkuperäisessä sijainnissaan.

  3. Jos haluat luoda tulostustilaan piirustusarkkeja ja tulostustilan näyttöikkunoita, valitse Luo piirustusarkkiin näyttöikkuna. Näyttöikkunalle voidaan halutessa määrittää marginaalit sekä asettaa tason tilaksi Ei tulosteta.

    Raami piirretään oletusarvoisesti tasolle RAAMI ja näyttöikkunat tasolle NAYTTOIKKUNAT.

  4. Napsauta OK-painiketta.
