Piirrä kiskoa

	chematics-välilehti > Johdotus ja merkinnät  -ryhmä > Kiskon piirto
	Distribution Board  -välilehti > Johdotus-ryhmä > Kiskon piirto

Tällä toiminnolla voit piirtää jännitesyöttö- ja ohjauskiskoja. Lisäksi voit piirtää normaalia, tunnuksetonta 3-vaihepiirtoa.

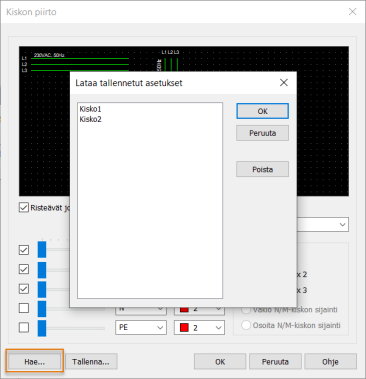

Jos olet aiemmin tallentanut kiskonpiirtoasetuksia, voit ladata ne näkyviin Hae-painikkeella.

Jos lataat asetukset ja teet sitten muutoksia, muutokset eivät tallennu automaattisesti; napsauta tarvittaessa Tallenna-painiketta ja ylikirjoita vanhat tallennetut asetukset uusilla.

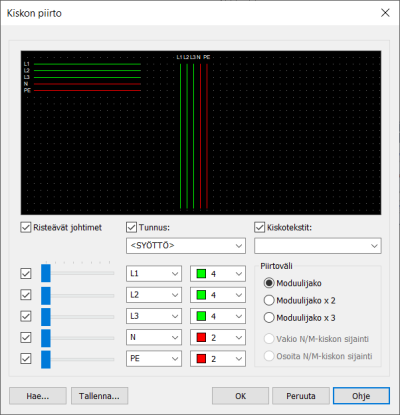

Piirrä kisko näin:

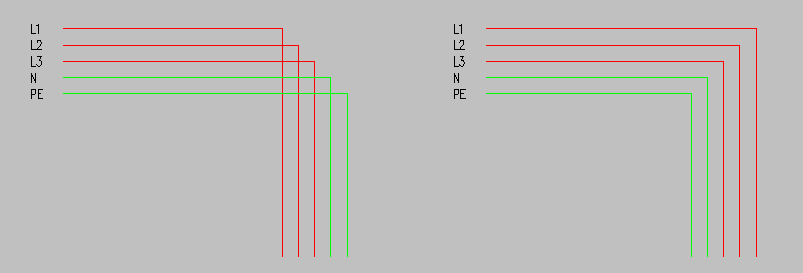

1. Valitse, risteävätkö johdot kulmissa vai eivät.

   Näytä/piilota kuva



2. Jos haluat merkitä kiskoihin tunnukset, valitse Tunnus. Valitse tarvittaessa laitteelle haluamasi tunnus alasvetovalikosta tai syötä se kenttään.

   • Laitteen tunnus on oletusarvoisesti <SYÖTTÖ>.

   • Tunnus-alasvetovalikossa listataan kaikki laitteet, joiden laitetyyppi on Virtakisko.

   • Jos Tunnus jätetään valitsematta, kuvaan ei sijoiteta Virtakisko-laitteen esiintymiä eikä kiskoille tunnuksia.



3. Jos haluat määrittää kuvaan tulevan kiskotekstin, valitse Kiskotekstit ja valitse sitten haluamasi teksti alasvetovalikosta tai syötä se kenttään. Teksti asetetaan kuvaan laitesymbolina.

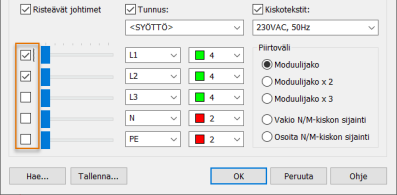

4. Valitse, montako kiskoa haluat piirtää.



5. Määritä valitsemiesi kiskojen alkupisteet liukusäätimillä.

6. Valitse tarvittaessa kiskoille tunnus ja väri. Tunnus on valittavissa vain, jos valitsit Tunnus-vaihtoehdon kohdassa 2.

7. Määritä piirtoväli:

   • Moduulijako – 3,5 mm (asetusten mukainen vakiopiirtoväli)

   • Moduulijako x 2 – 7,0 mm:n piirtoväli

   • Moduulijako x 3 – 10,5 mm:n piirtoväli

   • Vakio N/M-kiskon sijainti – Jos valitsit piirrettäväksi kaksi kiskoa, ohjelma asettaa N/M-kiskon vakiosijaintiin.

   • Osoita N/M-kiskon sijainti – Jos valitsit piirrettäväksi kaksi kiskoa, voit osoittaa N/M-kiskon sijainnin.

8. Jos haluat tallentaa asetukset myöhempää käyttöä varten, toimi näin:

   1. Napsauta Tallenna-painiketta. Tallenna asetukset -dialogi avautuu.

   2. Syötä asetukselle nimi.

   3. Napsauta OK-painiketta.

   Tallennetut asetukset voi myöhemmin hakea dialogiin Hae-painikkeella.

9. Napsauta OK-painiketta.

10. Osoita kiskon alkupiste. Piirtolinja seuraa ylintä kiskoa silloinkin, kun valitsit jättää sen piirtämättä.

11. Osoita kiskon seuraavat pisteet.

    • Voit lisätä viisteitä johtojen kulmiin painamalla Tab-näppäintä.

    • Voit vaihtaa piirtoväliä näppäinyhdistelmällä Shift + Tab.

12. Lopeta kiskon piirtäminen painamalla Esc- tai Enter-näppäintä.
