Osaluettelotoiminnot

Cabinet Layout  -välilehti > Muut toiminnot  -ryhmä > Osaluettelotoiminnot

• Laske tyypitetyt kojeet – Toiminnolla lasketaan kojeet, jotka on tyypitetty. Laskentaan huomioidaan kaikki kuvassa olevat symbolit.

  Osoita osaluettelorivin paikka ja kulma kuvassa.



• Laske tyypitetyt kojeet valituista elementeistä – Toiminnolla lasketaan kojeet, jotka on tyypitetty. Laskentaan huomioidaan käyttäjän valitsemat symbolit.



• Laske tyypitetyt kojeet tunnuksittain – Toiminnolla lasketaan kojeet, jotka on tyypitetty. Laskentaan huomioidaan kaikki kuvassa olevat symbolit. Osaluettelossa kojeet on tunnuksen mukaan eriteltynä.

  Osoita osaluettelorivin paikka ja kulma kuvassa.

• Laske tyypitetyt kojeet valituista tunnuksittain – Toiminnolla lasketaan kojeet, jotka on tyypitetty. Laskentaan huomioidaan käyttäjän valitsemat symbolit. Osaluettelossa kojeet on tunnuksen mukaan eriteltynä.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Valitse elementit, joista laskenta suoritetaan.
  2. Osoita osaluettelorivin paikka kuvassa ja kulma.

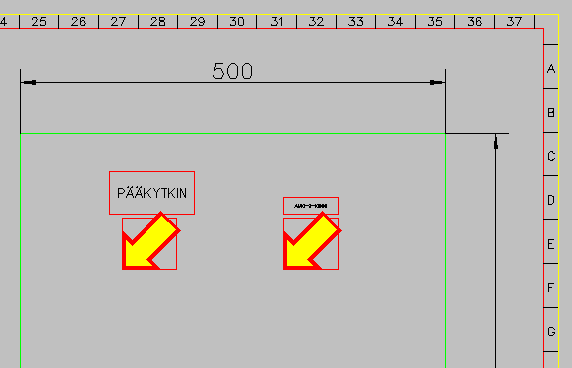

• Näytä kojeet, jotka on tyypitetty – Toiminto näyttää kaikki kojeet, joille on liitetty tyypitystietoja.

  Tyyppitietoja sisältävän symbolin kohdistuspisteeseen sijoitetaan "nuolisymboli". Tämä häviää näytöltä painamalla Enter- tai Esc-näppäintä.



• Laske valitun symbolin määrä koko kuvassa – Toiminnolla lasketaan ositetun symbolin määrä koko kuvasta. Eli lasketaan montako tämännimistä symbolia kuvasta löytyy.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Osoita symboli, jonka lukumäärä lasketaan.
  2. Syötä osaluetteloon kirjattavat tiedot.
  3. Osoita osaluettelorivin paikka kuvassa.

• Laske valitun symbolin määrä valituista elementeistä – Toiminnolla lasketaan ositetun symbolin määrä valituista elementeistä. Eli lasketaan montako tämännimistä symbolia valituista löytyy.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Osoita symboli, jonka lukumäärä lasketaan.
  2. Syötä osaluetteloon kirjattavat tiedot.
  3. Valitse elementit, joista laskenta suoritetaan.
  4. Osoita osaluettelorivin paikka kuvassa.

• Näytä luettelorivin symbolit kuvassa – Toiminto näyttää kaikki valitun osaluettelorivin symbolit kuvassa "nuolisymbolilla". Tämä häviää näytöltä painamalla Enteriä tai Esciä.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Osoita osaluettelon rivi, jonka symbolit näytetään.
  2. Paina OK.
  3. Paina Enteriä poistaaksesi nuolet näytöltä.

• Vie valitut luettelorivit tiedostoon ja leikepöydälle – Toiminnolla tallennetaan valitut osaluettelorivit tiedostoon. Eri sarakkeet ovat tabulointieroteltuna. Samalla tallennetaan myös leikepöydälle.

  Näytä/piilota ohjeet

  Toimi näin:

  1. Syötä osaluettelotiedoston nimi.
  2. Valitse osaluettelorivit, jotka kirjataan tiedostoon.

• Kuvan tunnukset tiedostoon ja leikepöydälle – Toiminto listaa kaikki tunnukset ja niiden lukumäärän. Nämä tiedot tallennetaan tiedostoon ja leikepöydälle.

  Syötä tiedoston nimi.

• Sammuta luettelotaso (SLASKENTA)

• Sytytä luettelotaso (SLASKENTA)
