Lisää esiintymille tietoja

	Single-line-välilehti > Merkinnät-ryhmä > Objektin tiedot
	Layout-välilehti > Merkinnät-ryhmä > Objektin tiedot
	Schematics-välilehti > Merkinnät-ryhmä > Objektin tiedot

Keskuskaaviokuvissa toiminto löytyy napsauttamalla objektia hiiren kakkospainikkeella ja valitsemalla Lisää esiintymälle tietoja kuvaan.

Tällä toiminnolla voit poimia kuvassa olevalta laitteen esiintymältä haluamiasi tietoja näkyville kuvaan. Lisäksi voit lisätä johdotusviittauksille tietoja, esimerkiksi viittauksien paritunnuksia ja tietokantakuvauksia.

Toimi näin:

1. Osoita kuvasta haluamasi laitteen esiintymä tai johdotusviittaus. Vaihtoehtoisesti voit aloittaa toiminnon valitsemalla haluamasi laitteen tai johdotusviittauksen, napsauttamalla hiiren kakkospainiketta ja valitsemalla Lisää esiintymälle tietoja kuvaan.

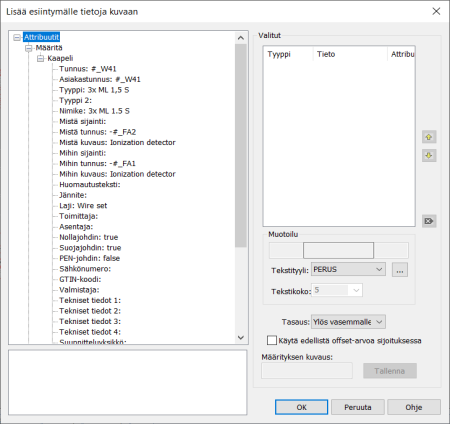

   Lisää esiintymälle tietoja kuvaan  -dialogi avautuu. Käytössä olevat tietokentät on ryhmitelty dialogin vasemman reunan puunäkymään.



Jos valitsit ryhmän kaapelin, ryhmän tiedot näytetään Ryhmä-haarassa.

Voit lisätä kuvaan myös tuotetietoja, vaikka niitä ei olisi vielä määritelty laitteelle.

2. Kaksoisnapsauta haluamaasi tietoa siirtääksesi sen Valitut-listalle. Voit muuttaa listan järjestystä nuolipainikkeilla.

3. Määrittele muut tiedot:

   • Voit liittää varsinaisen tiedon alkuun ja loppuun vakiotekstin antamalla ne tyhjiin tekstiruutuihin.

   • Voit valita tiedon ulkoasun kuvan tekstityyleistä. Tekstityylien muokkaukseen pääset napsauttamalla -painiketta.

   • Voit asettaa tekstikoon sekä tasaustavan. Nämä määritykset ovat oletusarvoisesti valittuna seuraavalla kerralla, kun avaat toiminnon.

   • Jos haluat käyttää samaa siirtymää eri kuvissa, voit tehdä sen valitsemalla Käytä edellistä offset-arvoa sijoituksessa. Valintaa käyttämällä symbolia ei tarvitse sijoittaa, vaan se menee muistissa olevaan suhteelliseen pisteeseen.

     Jos edellistä arvoa ei ole vielä muistissa, valinta ei ole käytettävissä. Offset-arvo otetaan muistiin symbolin sijoituksen jälkeen, ja seuraavalla sijoituskerralla valinta on käytössä.

4. Tallenna halutessasi asetukset myöhempää käyttöä varten antamalla tallennettavalle määritykselle nimi Määrityksen kuvaus  -kenttään ja napsauttamalla Tallenna-painiketta.

   Tallennetut määritykset näkyvät puunäkymässä Tallennetut määritykset  -haarassa. Valitsemalla tallennetut asetukset puunäkymästä voit esikatsella asetuksia puun alapuolella olevassa kentässä.

   Näytä/piilota kuva

   .

5. Napsauta OK-painiketta.

6. Osoita symbolin sijoituspiste. Symbolia sijoittaessasi voit pyörittää sitä F8-näppäimellä haluttuun kulmaan. Kulma säilyy päivitettäessä, siirrettäessä ja kopioitaessa.

Lisää esiintymälle tietoja kuvaan  -symbolin muokkaaminen

Voit muokata Lisää esiintymälle tietoja kuvaan  -toiminnolla lisäämääsi merkintäsymbolia.

Toimi näin:

1. Valitse symboli, paina hiiren kakkospainiketta, ja valitse Muokkaa symbolia. Lisää esiintymälle tietoja kuvaan  -dialogi avautuu näyttäen symbolille määritetyt ominaisuudet.

2. Tee haluamasi muutokset.

3. Napsauta OK-painiketta. Ohjelma kysyy, päivitetäänkö muutokset muille samanlaisille symboleille.

4. Jos haluat muokata kaikkia samanlaisia symboleita, valitse Kyllä. Jos valitset Ei, vain valitsemasi symboli päivitetään.
