Laitteet

Laite on keskeinen osa ohjelmaa. Projektiin muodostetaan laitteita, jotka voivat sitten sijaita fyysisessä sijainnissa tai abstraktissa piirissä sekä esiintyä jossakin kuvassa esiintymänä.

Laitetunnusosan (-) erottama laite esiintyy yleensä jossakin sijainnissa. Laitetunnus ei ole varsinaisesti osa sijaintia, vaikka voikin kuvata jonkin laitteen sijaitsevat toisen laitteen sisällä. Tällaista, hierarkkisesti toisen laitteen alle kuuluvaa laitetta, kutsutaan alilaitteeksi.

Laitetunnusosa voi pitää sisällään useampia laitetunnuksia eli alilaitteita sekä pinnejä. Laitetunnusosa esiintyy myös hierarkiasidos- ja piiritunnusjärjestelmissä.

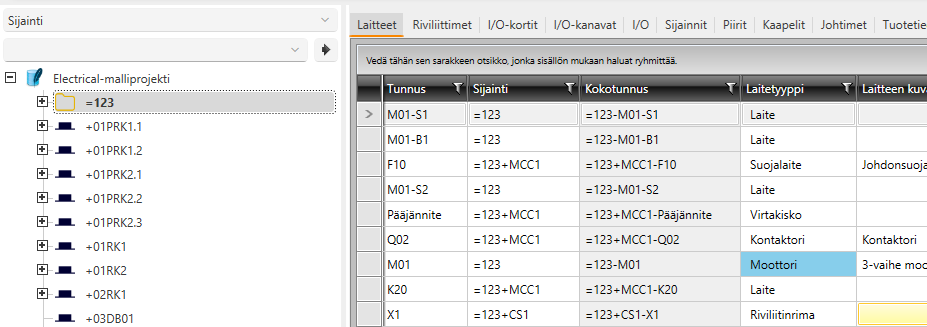

Laitteet-välilehdellä näkyvät projektin laitteet ryhmiteltynä esim. projektipuusta valitun sijainnin mukaan.
