Pinnit

Laitteen ominaisuudet  -dialogin Pinnit-välilehdellä näkyvät laitteen pinnit (liittimet) ja niiden kytkennät.

Laitteelle voi tulla pinnejä kuvasta käsin tai laitteelle liitettävän tuotetiedon (nimikkeen) mukana. Kuvasta pinnit luodaan laitteen symbolin esiintymien johdotuspisteiden perusteella. Johdotuspiste viittaa liitinattribuuttiin, ja ne yhdessä muodostavat pinnin. Useampi johdotuspiste voi liittyä samaan liitinattribuuttiin, mutta tästä muodostuu kuitenkin vain yksi pinni.

Pinnit (johtimien liitäntäpisteet) päivitetään projektitietokantaan. Pinnien arvoja voi muokata tietokannassa, ja arvot päivittyvät kuvissa oleviin laitteen esiintymiin, joissa pinniin viitataan pinniGUIDilla. Sama pinni voi esiintyä kuvassa useassa eri symbolissa (esiintymässä).

Jos laitteen eri esiintymissä käytetään eri symboleita, joilla on samat attribuutit mutta niillä tarkoitetaan eri asiaa, täytyy ottaa avuksi osanumero (esim. [112]), jolla erotetaan pinnit toisistaan.

Attribuutin nimi: E_PINA001[112], Arvo: 1, Osanumero: 112

Attribuutin nimi: E_PINB001[112], Arvo: 2, Osanumero: 112

Attribuutin nimi: E_PINA001[114], Arvo: 3, Osanumero: 114

Attribuutin nimi: E_PINB001[114], Arvo: 4, Osanumero: 114

Attribuutin nimi: E_PINA001[116], Arvo: 5, jne.

Attribuutin nimi: E_PINB001[116], Arvo: 6

Attribuutin nimi: E_PINA001[202], Arvo: 13

Attribuutin nimi: E_PINB001[202], Arvo: 14

Attribuutin nimi: E_PINA001[201], Arvo: 21

Attribuutin nimi: E_PINB001[201], Arvo: 22

Attribuutin nimi: E_PINA001[101], Arvo: A1

Attribuutin nimi: E_PINB001[101], Arvo: A2

Osanumerointi

Kootun esitystavan symboleilla osanumero laitetaan pinniattribuutin nimeen hakasulkuihin esim.  E_PINA001[112].

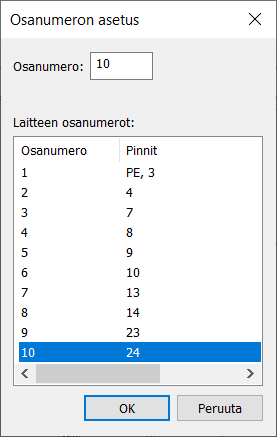

Yksittäisellä symbolilla osanumeroarvo ei ole näkyvissä, mutta sen saa selville/muutettua painamalla laitteen päällä hiiren kakkospainiketta ja valitsemalla Aseta esiintymän osanumero:

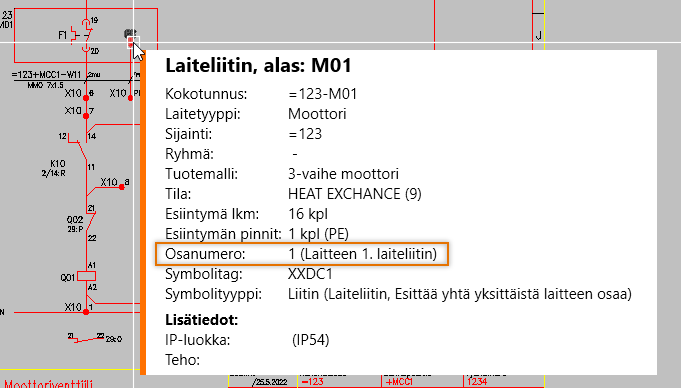

Osanumero näkyy myös laitteen inforuudussa:

Osanumeroalueet

  • Syötöt: 0

  • Pistoliittimet ja laiteliittimet: 1–99

  • I/O:n kanavat: 0– "ääretön"

  • Kelat: 101–109

  • Pääkoskettimet:

    • Avautuvat 111–199, parittomat luvut

    • Sulkeutuvat 112–198, parilliset luvut

  • Apukoskettimet ja vaihtokoskettimet:

    • Avautuvat 201–299, parittomat luvut

    • Sulkeutuvat 202–298, parilliset luvut

  • Koskettimet: 301–399

Uuden pinnin lisääminen

Voit luoda laitteille uusia pinnejä eli liittimiä.

Toimi näin:

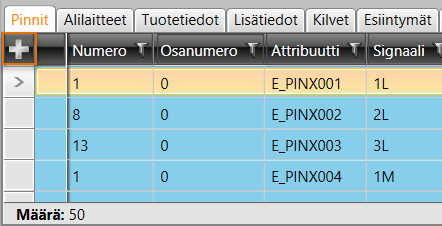

  1. Napsauta Pinnit-välilehden ensimmäisen sarakkeen -painiketta.

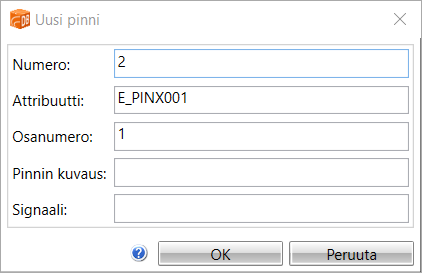

    Vaihtoehtoisesti paina hiiren kakkospainiketta ja valitse Uusi. Uusi pinni -dialogi avautuu.

  2. Määrittele pinnin tiedot. Pakolliset määritettävät kentät ovat:

    • Numero – Pinnin kytkentätieto

    • Attribuutti – Laitesymbolin pinniattribuutti

    • Osanumero – Jos laitteen eri esiintymissä käytetään eri symboleita, joilla on samat attribuutit mutta niillä tarkoitetaan eri asiaa, osanumerolla (esim. [112]) erotetaan pinnit toisistaan.

  3. Napsauta OK-painiketta.
