Esimerkki I/O-toimintatavasta

Toimi näin:

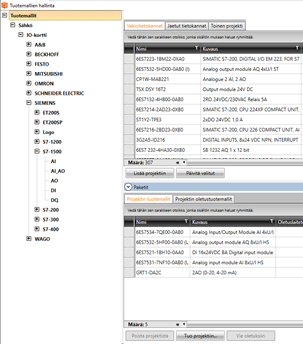

  1. Avaa DB Työkalu, ja valitse Hallinta > Tuotemallit.

  2. Lisää projektissa käytettävät I/O-korttituotemallit projektille valitsemalla haluamasi tuotemallit vakiotietokannasta ja napsauttamalla sitten Lisää projektiin -painiketta.

    Voit suodattaa ja hakea kortteja valmistajien, korttisarjojen ja korttityyppien avulla Tuotemallit-projektipuun kautta tai perinteisillä sarakesuodatusvaihtoehdoilla taulukossa.

    Vakiotuotemallit sisältävät kaikki entisen I/O-konfiguraattorin vakiokortit. Jos haluttua korttia ei löydy vakiotietokannasta, voit luoda uuden tuotemallin projektin tuotemalleissa.

  3. Toimi ennen uuden kortin luontia näin:

    1. Päivitä tietokannan muutokset kuvaan napsauttamalla projektipuun (Tuo tietokannassa tehdyt muutokset kuvaan)  -painiketta.

    2. Sijoita piirustuspohja, ja määrittele sille kokonaisuus =123 ja sähköpositio +MCC1.

    3. Tallenna kuva.

  4. Luo uusi I/O-kortti:

    1. Avaa kuvasta Luo uusi I/O-korttilaite -toiminto:

    2. Anna kortille tarvittavat tiedot. Esimerkiksi:

      • Syötä sijainti =123+MCC1.

      • Luo uusi I/O-räkki antamalla tunnus A01. Voit myös valita olemassa olevan I/O-räkin alasvetovalikosta.

      • Sötä tunnus A1.

      • Valitse tuotemallien hallinnasta lisätty tuotemalli alasvetovalikosta. Kortin kuvaus ja kanavatiedot täyttyvät automaattisesti tuotemallin mukaisiksi.

  5. Anna luodulle I/O-kortille tarvittavat tiedot. Kortin tiedot voi antaa esimerkiksi seuraavasti:

    1. Valitse projektipuusta Laitteet (sijainti).

    2. Paina hiiren kakkospainiketta muokattavan kortin päällä ja valitse Muokkaa laitetta.

    3. Syötä kortille tarvittavat tiedot.

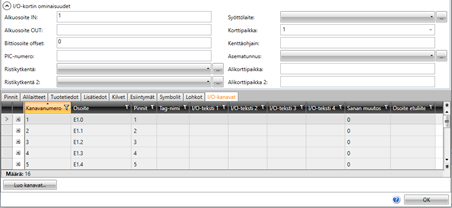

      I/O-kortin ominaisuudet -osiosta löytyy vain I/O-kortille ominaisia tietoja. Kun kortille antaa Alkuosoite IN- tai Alkuosoite OUT -tiedon, kortin kanaville syntyy automaattisesti osoitteet.

      4. Vakiotietokannan tuotemalleille on määritetty valmistajakohtaiset säännöt, joiden mukaan I/O-kanavien osoitteet syntyvät.

    4. Kun olet antanut haluamasi tiedot, hyväksy ne napsauttamalla OK . Muokkausikkuna sulkeutuu.

      I/O-korttikohtaisia tietoja voi syöttää ja muokata myös DB Työkalun I/O-kortit-välilehdellä.

  6. Luo ja sijoita I/O:ita kuvaan ja luo samalla I/O:ita, jotka kytkeytyvät näihin.

    1. Valitse projektipuusta Laitteet(sijainti) ja etsi I/O-kortti, jonka I/O-kanavan esiintymiä haluat sijoittaa.

    2. Paina I/O-kortin sijoitettavan kanavan päällä hiiren kakkospainiketta, ja valitse I/O-symbolin sijoitus kuvaan.

      3. Koska kyseisellä I/O-kortilla on tuotemallitieto, se saa automaattisesti tuotemallilla I/O-kanavalle määritetyn symbolin. Jos tuotemallin kanavalle ei ole määritetty symbolia tai tuotemallia ei käytetä, se pitää antaa sijoituksen yhteydessä.

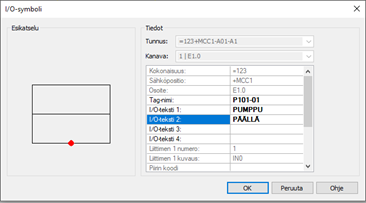

    3. Anna I/O:lle tarvittavat tiedot.

      I/O saa automaattisesti I/O-kortille määritettyjä tietoja, jotka ovat:

      • Kokonaisuus

      • Sähköpositio

      • Osoite

      • Liittimen/liittimien numerot

      • Liittimen/liittimien kuvaukset

      • Piirin koodi

      • Piirin numero

      Nämä tiedot on lukittu I/O sijoituksessa, koska nämä periytyvät I/O-kortilta.

    4. Anna kortille sopiva tag-nimi ja I/O-tekstit.

    5. Napsauta OK-painiketta.

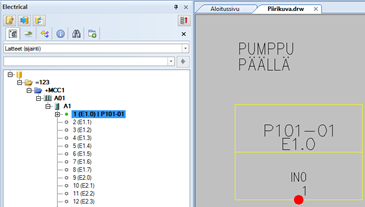

      Kytkettyjen I/O-kanavien vieressä oleva vihreä pallo tarkoittaa sitä, että se on kytketty I/O:hon oikein. Punainen pallo tarkoittaa sitä, että samalle kanavalle on kytketty useampi I/O.

    6. Toista edellisiä toimenpiteitä useammalle I/O-kanavalle. Voit myös luoda useamman kortin, joiden I/O-kanavia sijoittaa kuvaan.

    Kun I/O:t on luotu, voidaan niistä tehdä Excel-raportti.

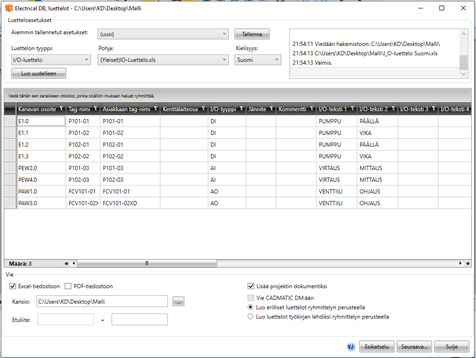

  7. Luo Excel-raportti:

    1. Valitse Schematics > Electrical DB -tietokantatoiminnot > DB-luettelot.

    2. Valitse luettelon tyypiksi I/O-luettelo.

    3. Valitse pohjaksi (Yleiset) I/O-luettelo.xls.

    4. Valitse tiedostotyypiksi Excel ja kansioksi projektikansio, ja valitse Lisää projektin dokumentiksi.

    5. Napsauta Seuraava.

      Voit tarkastella luotua raporttia avaamalla sen projektikansiosta tai projektipuun Dokumentit-lehden kautta. Napsauta (Tuo tietokannassa tehdyt muutokset kuvaan)  -painiketta, jotta luotu Excel päivittyy projektipuuhun.

    Voit päivittää Excel-raportin automaattisesti projektipuusta valitsemalla Päivitä luettelo, koska se lisättiin projektin dokumentiksi.
