Kilpien luominen ja muokkaaminen

DB-työkalu > Hallinta-välilehti > Kilpimääritykset

Luodaksesi uuden kilpimäärityksen toimi näin:

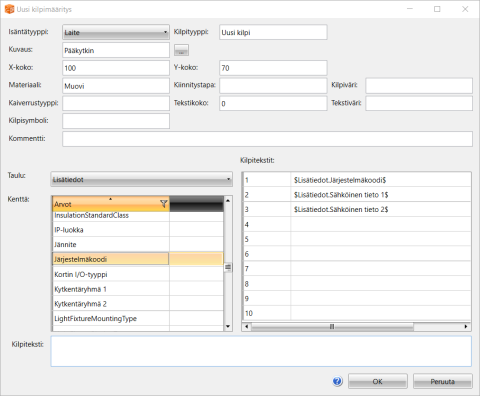

  1. Napsauta Uusi-painiketta. Uusi kilpimääritys -dialogi avautuu.

  2. Valitse isäntätyyppi. Isäntätyyppi määrittää sen, mitä tietokantakenttiä kilpeen on mahdollista linkittää.

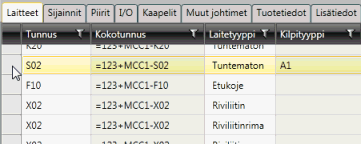

  3. Kirjoita Kilpityyppi-kenttään kilpityypin nimi. Tämän tiedon perusteella kilpi valitaan käyttöön. Tieto näkyy esimerkiksi laitteilla.

  4. Määrittele kilpitekstit:

    1. Valitse haluamasi taulu.

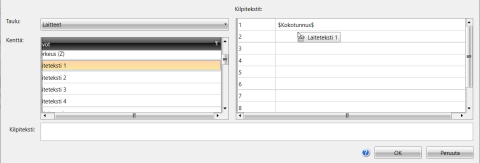

    2. Raahaa ja pudota haluamasi kenttä Kenttä-osiosta Kilpitekstit osion riville.

      Voit lisätä yhdelle riville myös useamman kentän.

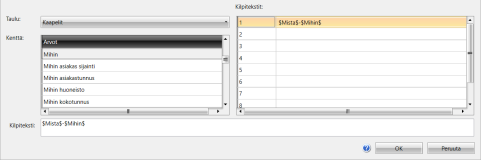

      Kuvan esimerkissä on ensin raahattu Mistä- ja Mihin-kentät kilpiteksteiksi. Sen jälkeen niiden väliin on lisätty väliviiva Kilpiteksti-osiossa.

  5. Määrittele muut haluamasi tiedot.

  6. Napsauta OK-painiketta.

Muokkaa kilpimääritystä valitsemalla se ja napsauttamalla Muokkaa-painiketta.

Jotta kilven voi sijoittaa kuvaan, tulee esim. laitteella tai kaapelilla olla ensin valittuna kilpi. Kilven voi sijoittaa kuvaan Electricalin puunäkymästä painamalla esim. laitteen kohdalla hiiren kakkospainiketta ja valitsemalla Sijoita kilpi kuvaan.
