Kaapelipakettimäärityksien hallinta

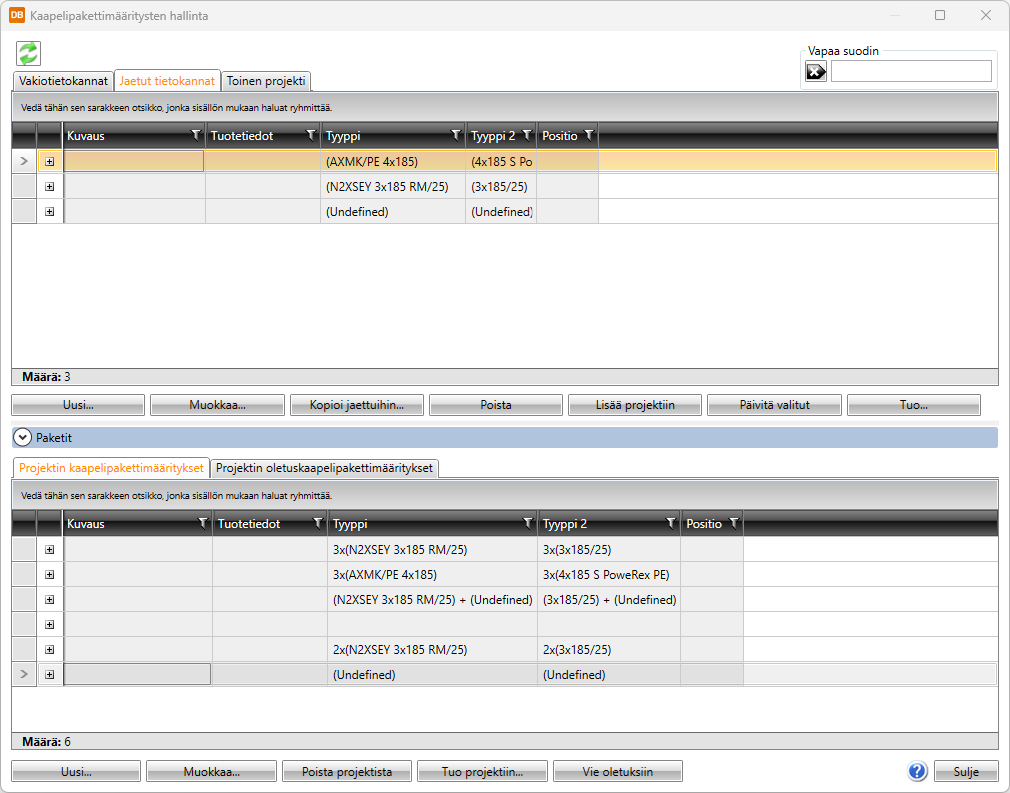

DB-työkalu > Hallinta-välilehti > Kaapelipaketit

Kaapelipakettien avulla voidaan yhdistää useita kaapeleita kulkemaan samassa johdotuksessa. Kaapelipakettiin määritellään siinä kulkevat kaapelityypit sekä tarvittaessa myös tuotetiedot ja lisätiedot.

Kaapelipakettimäärityksien lisääminen

Toimi näin:

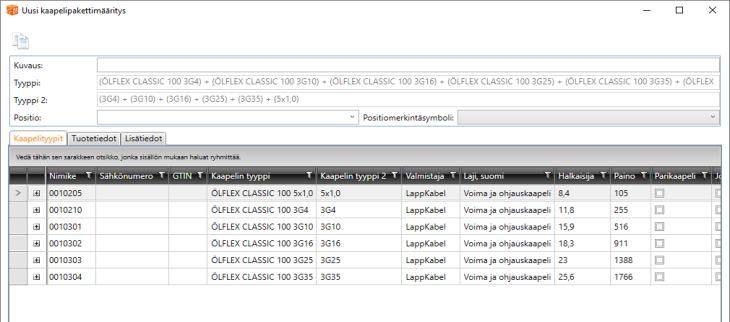

1. Napsauta Uusi-painiketta. Uusi kaapelipakettimääritys  -dialogi avautuu.

2. Lisää määritykseen kaapelityypit:

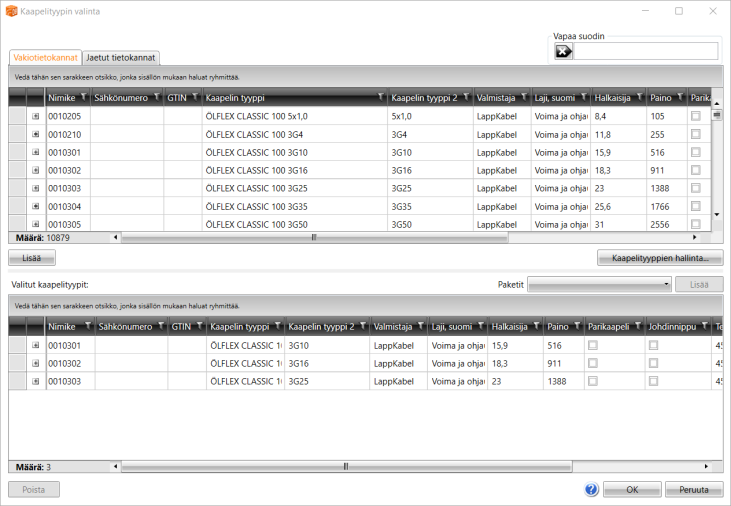

   1. Napsauta Kaapelityypit-välilehdellä Valitse/Muokkaa-painiketta. Kaapelityypin valinta  -dialogi avautuu.



   2. Valitse dialogin yläosasta kaapelityypit, jotka haluat sisällyttää kaapelipakettiin, ja napsauta sitten Lisää-painiketta.

   3. Napsauta OK-painiketta. Valitsemasi kaapelityypit näkyvät nyt Kaapelityypit-välilehdellä:



      Tyyppi- ja Tyyppi 2  -kenttien tiedot perustuvat valitsemiisi kaapelityyppeihin.

3. Lisää halutessasi tuotetietoja:

   1. Valitse Tuotetiedot-välilehti.

   2. Napsauta Valitse/Muokkaa-painiketta. Tuotetietojen valinta  -dialogi avautuu. Katso lisätietoja dialogista kohdasta Tuotetietojen valinta.

   3. Valitse dialogin yläosasta tuotetiedot, jotka haluat lisätä kaapelipakettiin, ja napsauta sitten Lisää-painiketta.

   4. Napsauta OK-painiketta. Valitsemasi tuotetiedot näkyvät nyt Tuotetiedot-välilehdellä.

4. Lisää halutessasi lisätietoja:

   1. Valitse Lisätiedot-välilehti.

   2. Napsauta Valitse/Muokkaa-painiketta. Lisätietomääritysten valinta  -dialogi avautuu. Katso lisätietoja dialogista kohdasta Lisätietojen valinta.

   3. Valitse dialogin yläosasta lisätiedot, jotka haluat lisätä kaapelipakettiin, ja napsauta sitten Lisää-painiketta.

   4. Napsauta OK-painiketta. Valitsemasi lisätiedot näkyvät nyt Lisätiedot-välilehdellä.

5. Napsauta OK-painiketta.

Kaapelipakettimäärityksien muokkaaminen

Kaapelityyppien lisääminen ja poistaminen

Toimi näin:

1. Valitse haluamasi kaapelipakettimääritys.

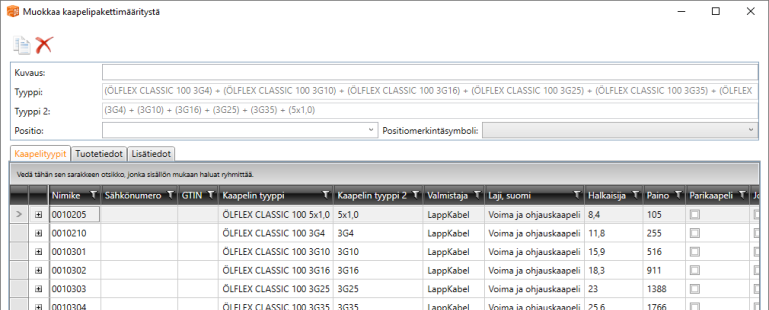

2. Napsauta Muokkaa-painiketta. Muokkaa kaapelipakettimääritystä  -dialogi avautuu.



3. Valitse Kaapelityypit-välilehti.
4. Napsauta Valitse/Muokkaa-painiketta. Kaapelityypin valinta  -dialogi avautuu.
5. Valitse kaapelipakettiin kuuluvat kaapelityypit kaksoisnapsauttamalla niitä ylemmässä osiossa tai valitsemalla haluamasi rivit ja napsauttamalla Lisää-painiketta.

Tarvittaessa voit poistaa kaapelityyppejä valitsemalla kaapelityypin alemmasta osiosta ja napsauttamalla Poista.

6. Napsauta OK-painiketta.
7. Sulje kaapelipakettimäärityksen muokkaus napsauttamalla OK-painiketta.

Tuotetietojen lisääminen

Toimi näin:

1. Valitse haluamasi kaapelipakettimääritys.
2. Napsauta Muokkaa-painiketta. Muokkaa kaapelipakettimääritystä  -dialogi avautuu.
3. Valitse Tuotetiedot-välilehti.
4. Paina Valitse/Muokkaa-painiketta. Tuotetietojen valinta  -dialogi avautuu.
5. Valitse kaapelipakettiin kuuluvat tuotetiedot kaksoisnapsauttamalla niitä ylemmässä osiossa tai valitsemalla haluamasi rivit ja napsauttamalla Lisää-painiketta.
6. Napsauta OK-painiketta.
7. Sulje muokkaus napsauttamalla OK-painiketta.

Katso lisätietoja tuotetietojen valinnasta kohdasta Tuotetietojen valinta.

Lisätietojen lisääminen

Toimi näin:

1. Valitse haluamasi kaapelipakettimääritys.
2. Napsauta Muokkaa-painiketta. Muokkaa kaapelipakettimääritystä  -dialogi avautuu.
3. Valitse Lisätiedot-välilehti.
4. Paina Valitse/Muokkaa-painiketta. Lisätietomääritysten valinta  -dialogi avautuu.
5. Valitse kaapelipakettiin kuuluvat lisätiedot kaksoisnapsauttamalla niitä ylemmässä osiossa tai valitsemalla haluamasi rivit ja napsauttamalla Lisää-painiketta.
6. Napsauta OK-painiketta.
7. Sulje muokkaus napsauttamalla OK-painiketta.

Katso lisätietoja lisätietojen valinnasta kohdasta Lisätietojen valinta.
