Luo projekti

Tässä ohjeessa neuvotaan uuden projektin luonti olemassa olevan tai uuden kuvan pohjalta. Jos haluat luoda projektin ilman kuvaa, katso Luo uusia projekteja.

Projektin oletusasetuksia ja oletuskaapelityyppejä ei tarvitse asettaa jokaiselle projektille erikseen, mutta on tärkeätä asettaa ne kerran kohdalleen. Uusi projekti saa asetuksensa sekä kaapelityypit projektin oletusasetuksista.

Toimi näin:

Uuden kuvan voit luoda valitsemalla Electrical-välilehti > Dokumentit-ryhmä > Uusi. Katso lisätietoja kohdasta Aloita uusi kuva.

Kuvan hakemistosta tulee projektihakemisto, kun kuva liitetään projektiin. Kaikkien projektin kuvien tulee olla samassa hakemistossa, mutta kaikkia hakemiston kuvia ei ole pakko liittää projektiin. Alihakemistot/-kansiot ovat erillisiä projekteja.

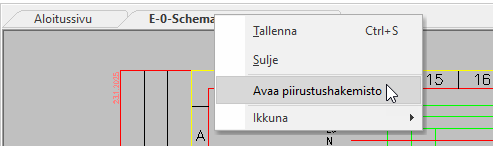

Avaa projektihakemisto näppäinyhdistelmällä Ctrl + E tai napsauttamalla dokumenttivälilehteä hiiren kakkospainikkeella ja valitsemalla Avaa piirustushakemisto:



EDBProject.sqlite-/EDBProject.mdb-projektitietokanta luodaan, kun projektin ensimmäinen kuva liitetään projektiin. EDBProject.ldb on Accessin lukkotiedosto.

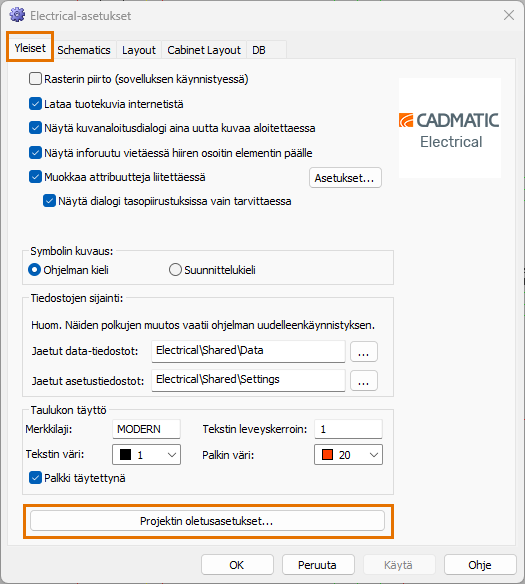

Valitse Electrical-välilehti > Asetukset-ryhmä > Electrical ja sitten Yleiset-välilehdeltä Projektin oletusasetukset.

Projektin oletusasetukset (EDBUser.sqlite) asetetaan uusille projekteille. Muokkaa oletusasetukset projekteillenne sopiviksi. Katso Projektin oletusasetukset.

Huom! Oletusasetuksien määrittäminen tarvitsee tehdä vain kerran.

Avaa Kaapelityyppien hallinta. Valitse kaapelityypit, jotka haluat viedä oletuskaapelityypeiksi ja napsauta Lisää projektiin -painiketta.

Kuvan nimi näkyy projektipuussa, kun kuvaa ei ole liitetty projektiin. Napsauta (Lisää dokumentti projektiin)  -painiketta liittääksesi kuvan.

Kun dokumentti on lisätty projektiin, kuvan tiedostonimen tilalla näkyy -kuvake.

Projektin asetukset (esim. projektin nimi, kohde 1–3, työnumero) kannattaa asettaa kohdilleen heti projektin luonnin jälkeen. Katso lisätietoja kohdasta Projektin asetukset.

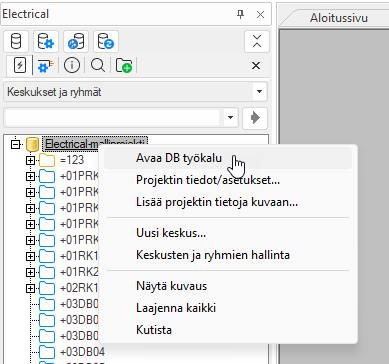

Projektia voi muokata DB-työkalussa. Avaa työkalu esimerkiksi napsauttamalla projektia kuvaavaa -kuvaketta hiiren kakkospainikkeella ja valitsemalla Avaa DB työkalu.
