Sijoita muutosmerkintöjä

Electrical-välilehti > Revisiot-ryhmä > Uusi
Electrical-välilehti > Revisiot-ryhmä > Sijoita

Näillä toiminnoilla voit lisätä kuvaan muutosmerkintöjä. Toiminnot toimivat eri tavoin tasopiirustuksissa kuin muun tyyppisissä kuvissa.

Tasopiirustuksissa

Tasopiirustuksissa voit lisätä muutosrivin ja -nuolen tai pelkän muutosnuolen.

  • Uusi – Lisää muutosrivi ja -nuoli:

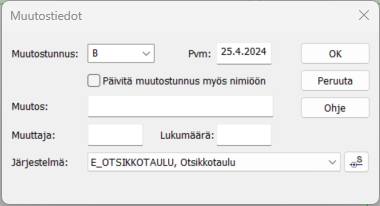

    1. Valitse muutosrivi, jonka yhteyteen haluat lisätä uuden muutoksen. Muutostiedot-dialogi avautuu.

    2. Lisää tarvittavat tiedot, kuten muutostunnus, päivämäärä ja nimikirjaimesi.

    3. Napsauta OK-painiketta. Muutos merkitään valitsemasi rivin yhteyteen.

    4. Osoita kuvasta paikka muutosnuolelle.

  • Sijoita – Lisää pelkkä muutosnuoli:

    1. Määritä Muutostiedot-dialogissa muutostunnus, ja napsauta OK-painiketta.

    2. Osoita kuvasta paikka muutosnuolelle.

Muissa kuin tasopiirustuksissa

Muissa kuin tasopiirustuksissa voit sijoittaa muutosmerkinnän kuvaan joko päivittäen muutosmerkinnän piirustuspohjaan tai jättäen muutosmerkinnän päivittämättä.

  • Uusi – Sijoita muutosmerkintä ja päivitä piirustuspohja:

    1. Määritä Muutostietojen syöttö -dialogissa muutostunnus, päivämäärä ja nimikirjaimesi, ja napsauta OK-painiketta.

    2. Osoita kuvasta paikka muutosnuolelle. Muutostiedot päivitetään myös piirustuspohjaan.

  • Sijoita – Sijoita muutosmerkintä päivittämättä piirustuspohjaa:

    1. Määritä Muutos-dialogissa muutostunnus, ja napsauta OK-painiketta.

    2. Osoita kuvasta paikka muutosnuolelle.
