Electrical-ikkunat ja projektipuu

Projektipuussa näkyy tietoa (sijainnit, laitteet, kaapelit jne.) aktiivisesta kuvasta tai koko projektista. Projektipuun avulla voit navigoida kuvan eri osien välillä ja muokata laitteita ja muita kuvan tietoja. Sijainneista, laitteista, riviliittimet, kaapeleista ja johtimista tulee projektin tietoja, minkä jälkeen voit muokata niitä DB-työkalulla. Jos dokumenttia ei ole lisätty projektiin, kaikki muokkaukset kohdistuvat vain avoinna olevaan dokumenttiin.

Projektipuun ylin taso näyttää joko kuvatiedoston nimen tai projektin nimen sekä jonkin seuraavista kuvakkeista:

  • -kuvake tarkoittaa, että dokumentti ei ole projektissa.

  • -kuvake tarkoittaa, että kyseessä on SQLite- tai MDB-projekti. Jos projektitietokanta on vain luku  -tyyppinen, näytetään -kuvake.

Projektipuun yläpuolella olevilla painikkeilla voit lisätä dokumentteja projektiin ja tuoda tietokannasta päivitetyt tiedot. (Projektin tiedot/asetukset)  -painikkeella pääset tarkastelemaan ja määrittelemään projektin tietoja ja asetuksia. Vaihtoehtoisesti voit napsauttaa projektin nimeä hiiren kakkospainikkeella ja valita Projektin tiedot/asetukset. Katso lisätietoja kohdasta Projektin asetukset.

(Avaa DB työkalu)  -painiketta napsauttamalla voit avata projektin DB-työkalussa. Vaihtoehtoisesti voit napsauttaa projektin nimeä hiiren kakkospainikkeella ja valita Avaa DB työkalu. Katso lisätietoja kohdasta Hallitse projekteja DB-työkalussa.

Lue lisää:

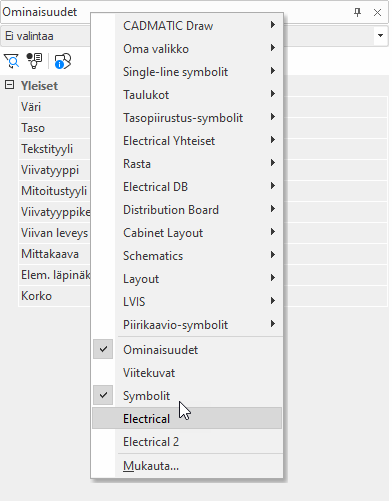

Avaa Electrical- tai Electrical 2  -ikkuna

Projektipuun sisältävät Electrical- ja Electrical 2  -ikkunat avautuvat oletusarvoisesti ruudun vasemmalle puolelle. Jos olet sulkenut ikkunan, saat sen auki esimerkiksi Ominaisuudet-ikkunan kautta napsauttamalla otsikkoriviä hiiren kakkospainikkeella ja valitsemalla Electrical- tai Electrical 2  -vaihtoehdon.

Voit telakoida ikkunan haluamaasi kohtaan ruudulle.

Tarkastele projektipuun tietoja

Ikkunan painikkeet, välilehdet ja alasvetovalikot määrittävät, mitä projektipuussa näkyy.

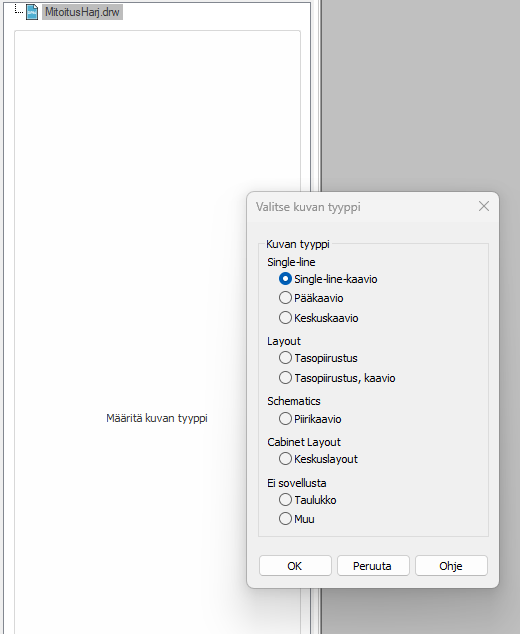

Jos kuvatiedostolle ei ole määritetty kuvatyyppiä, projektipuun tilalla näkyy Määritä kuvan tyyppi   -linkki, jota napsauttamalla voit määrittää kuvatyypin. Kuvatyypin määrityksen jälkeen projektipuu aktivoituu.

(Kutista puu)  -painikkeella voit kutistaa projektipuun.

Painikkeiden alapuolella olevasta alasvetovalikosta voit valita objektit, joita haluat tarkastella projektipuussa.

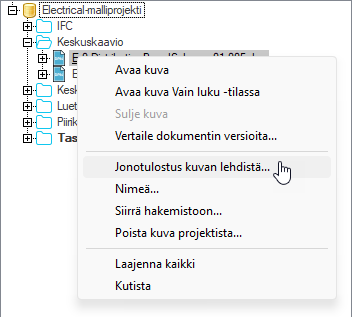

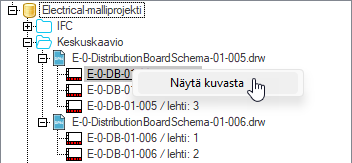

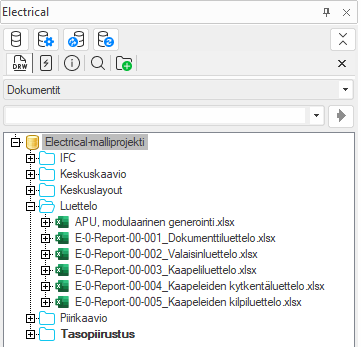

Dokumentit-projektipuussa on nähtävissä ja hallittavissa kaikki projektiin liitetyt dokumentit. Puun avulla voit mm. siirtyä haluttuun dokumenttiin ja halutulle lehdelle.

Kun dokumentteja on auki, voit sulkea niitä helposti projektipuun kautta valitsemalla dokumentin, napsauttamalla hiiren kakkospainiketta ja valitsemalla Sulje kuva. Jos valitset suljettavaksi aktiivisen dokumentin, kuva vaihdetaan sulkemisen jälkeen ja samalla tehdään tarvittaessa sovelluksen vaihto. Jos valitset jonkin muun kuin aktiivisen kuvan, sovelluksen vaihtoa ei tehdä kuvan sulkemisen yhteydessä.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

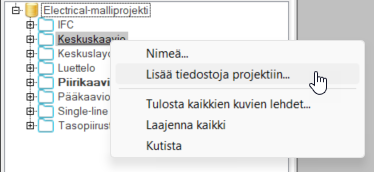

  • Dokumenttityyppi:

  • Dokumentin nimi:

  • Lehti:

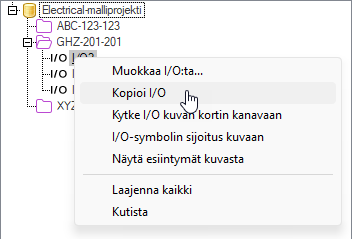

I/O:t (piiri)  -puu näyttää piirihierarkian alla olevat I/O:t ja I/O:t (sijainti) puolestaan sijaintihierarkian alla olevat I/O:t.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

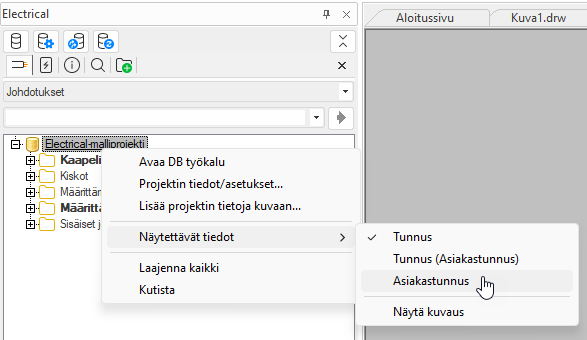

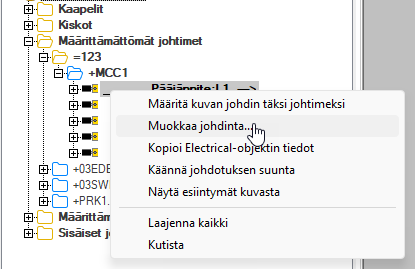

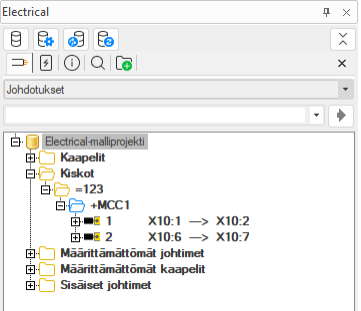

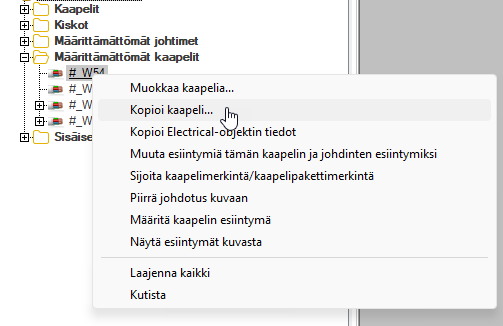

Johdotukset-puussa näkyvät kaikki projektin kaapelit ja johtimet kytkentöineen. Puusta löytyvät myös keskuksen sisäiset johtimet, johdinsarjojen johtimet, kiskot sekä määrittämättömät johtimet.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

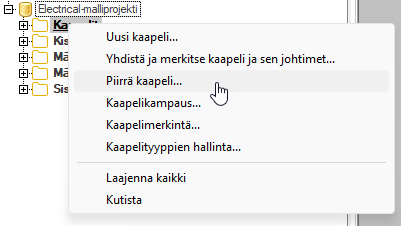

  • Kaapelit-kansio:

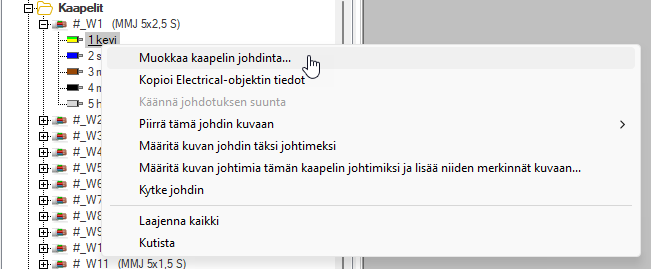

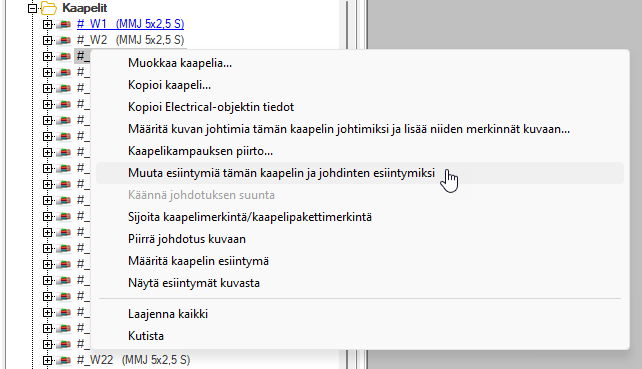

  • Kaapeli:

  • Kaapelin johdin:

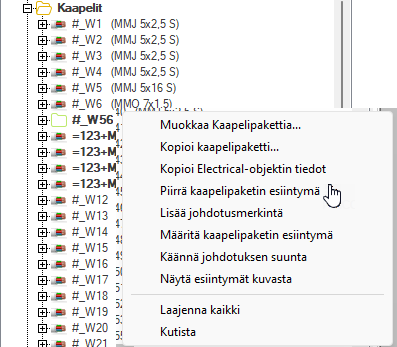

  • Kaapelipaketti:

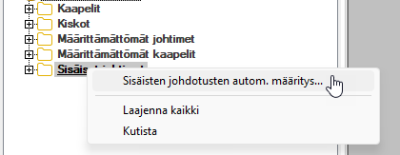

  • Sisäiset johtimet -kansio:

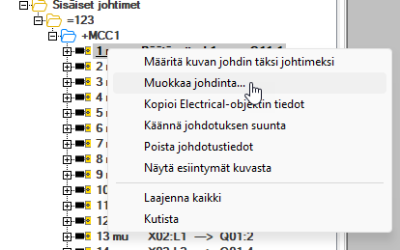

  • Sisäinen johdin:

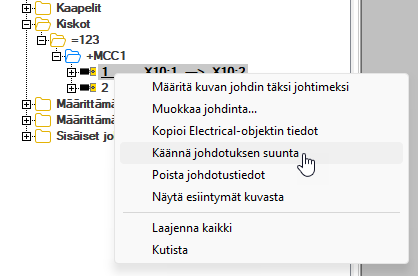

  • Kisko:

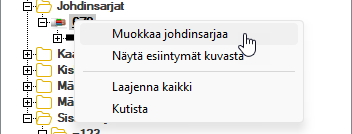

  • Johdinsarja:

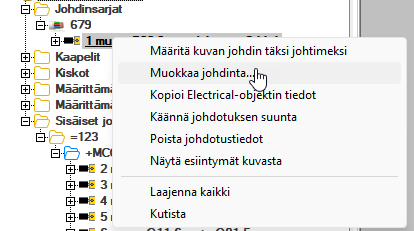

  • Johdinsarjan johdin:

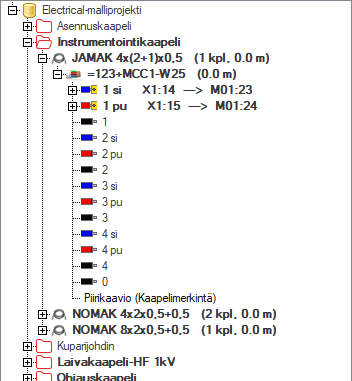

Kaapelityypit-puussa on näkyvissä projektissa käytössä olevat kaapelityypit lajeittain jaoteltuna sekä niitä käyttävien kaapelien lukumäärä ja kokonaispituus. Kaapelit luetellaan kaapelityyppien alla.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

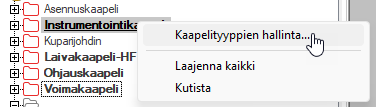

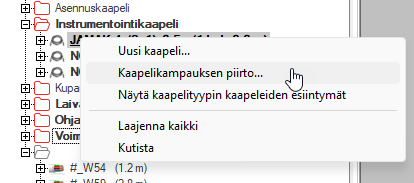

  • Kaapelityyppi:

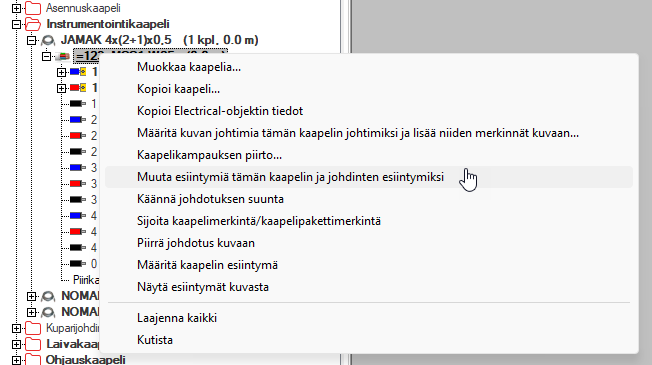

  • Kaapeli:

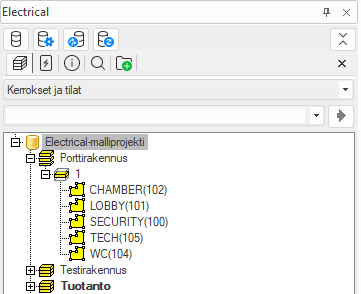

Kerrokset ja tilat  -puu näyttää rakennukset sekä niiden kerrokset ja tilat hierarkkisesti.

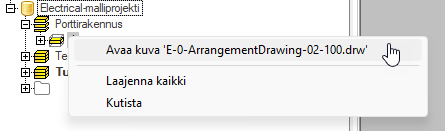

  • Kerroskuvaan pääset siirtymään napsauttamalla kerrosta hiiren kakkospainikkeella ja valitsemalla Avaa kuva [kuvan nimi].

  • Kerrokset sisältävät tiloja, joille voit määritellä huoneiston. Voit määritellä tilalle huoneiston valitsemalla Muokkaa tilan tietoja ja syöttämällä aukeavassa dialogissa Huoneisto-kohtaan huoneiston nimen. Huoneisto poistuu puusta, kun poistat sen viimeisen tilan.

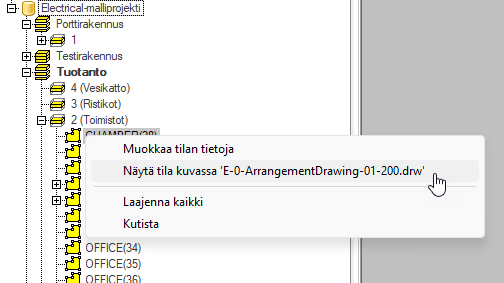

    Tilan tarkasteluun pääset napsauttamalla tilaa hiiren kakkospainikkeella ja valitsemalla Näytä tila kuvassa [kuvan nimi].

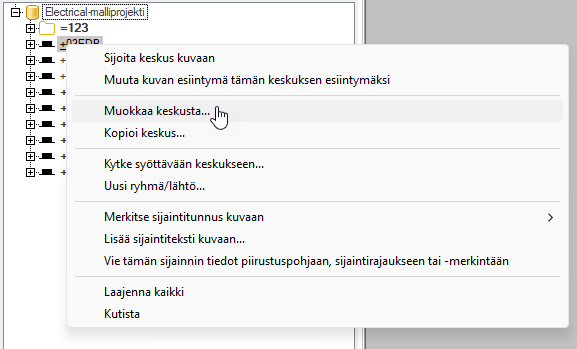

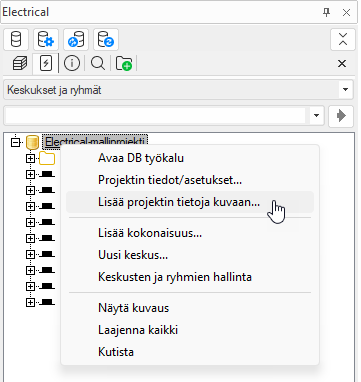

Keskukset ja ryhmät  -puussa on nähtävissä projektin keskukset ja ryhmät hierarkkisesti. Ylimpänä on keskus, sitten virtakisko ja sen alla ryhmät sekä niiden lähdöt (sininen nuoli) ja tulot (vihreä nuoli).

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

  • Keskukset:

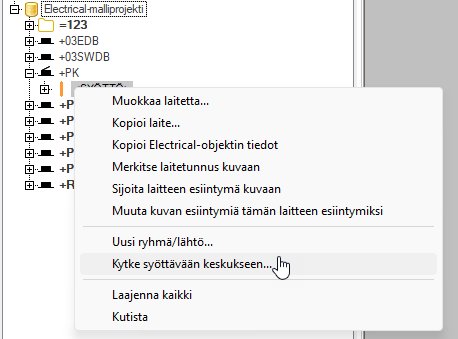

  • Virtakiskot:

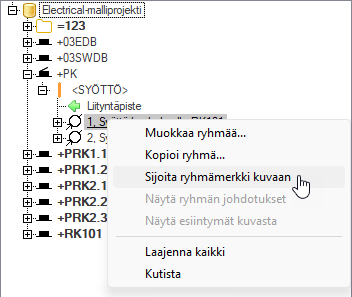

  • Ryhmät:

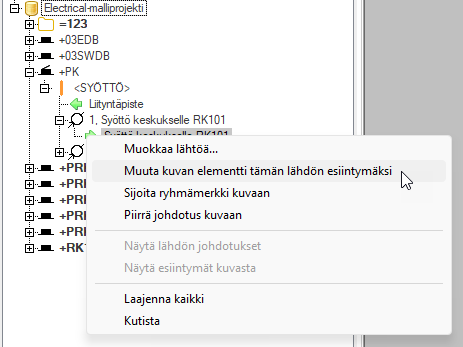

  • Lähdöt:

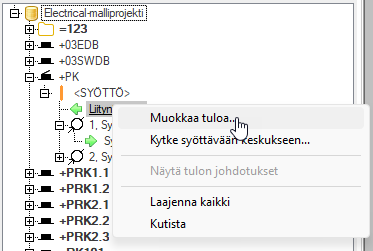

  • Tulot:

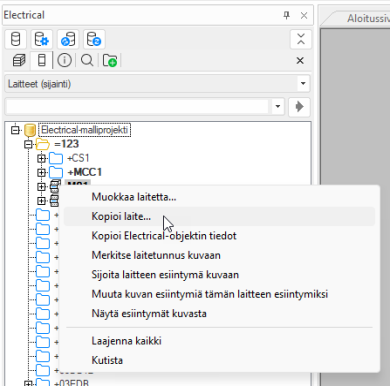

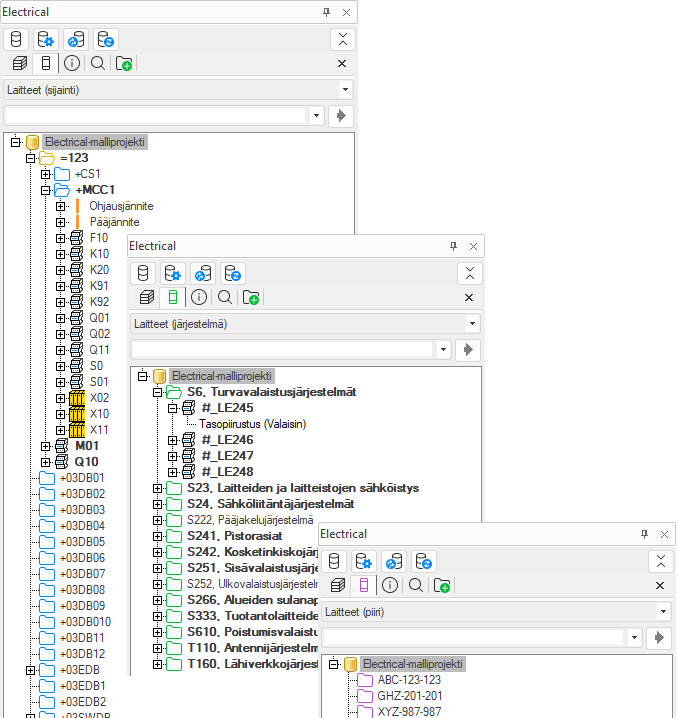

Laitteet-puussa näkyvät kaikki projektin laitteet ryhmiteltynä joko sijainnin, piirin tai järjestelmän mukaan.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

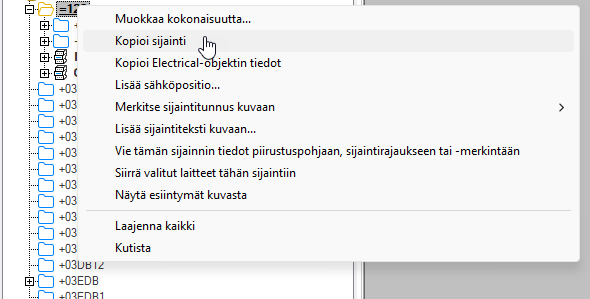

  • Sijainnit:

    • Kokonaisuus:

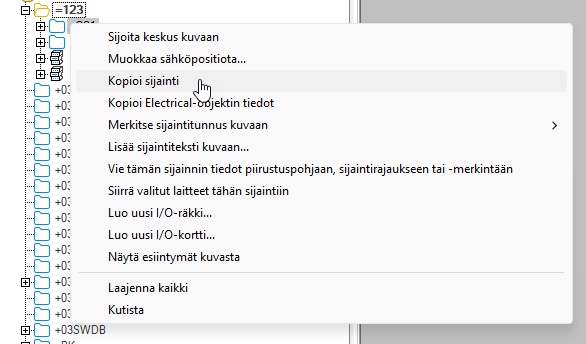

    • Sähköpositio:

    Laitteet, jotka eivät kuulu mihinkään sijaintiin, sijoitetaan omaan kansioonsa.

    • Nämä laitteet ovat raahattavissa varsinaiseen sijaintiinsa Electrical DB Työkalun projektipuussa.

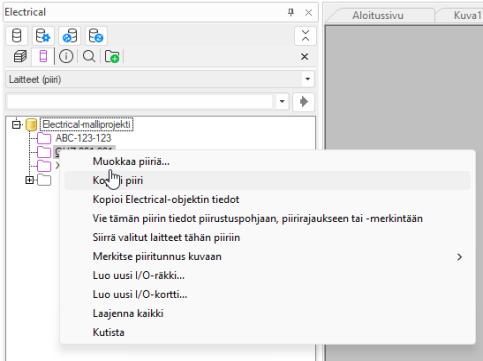

  • Piirit:

    Laitteet, jotka eivät kuulu mihinkään piiriin, sijoitetaan omaan kansioonsa.

    Nämä laitteet ovat raahattavissa oikeaan piiriin Electrical DB Työkalun projektipuussa.

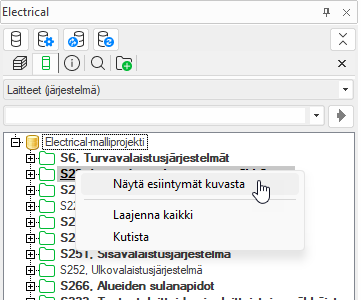

  • Järjestelmät:

  • Laitteet:

    Aktiivisen kuvan laitteiden tunnukset on lihavoitu projektipuussa.

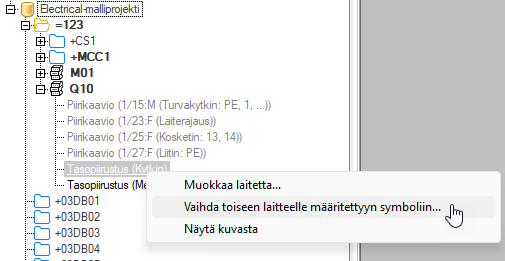

  • Esiintymät:

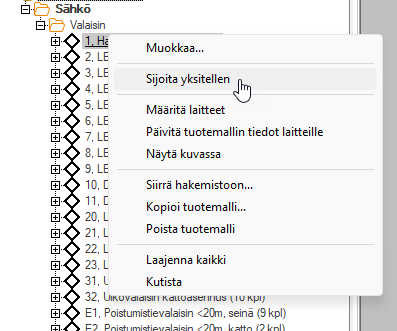

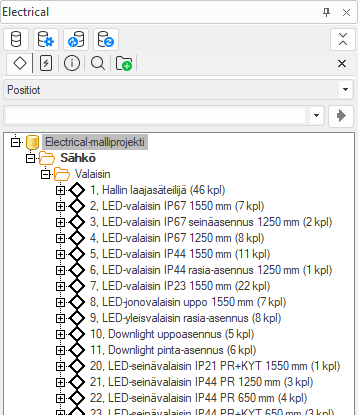

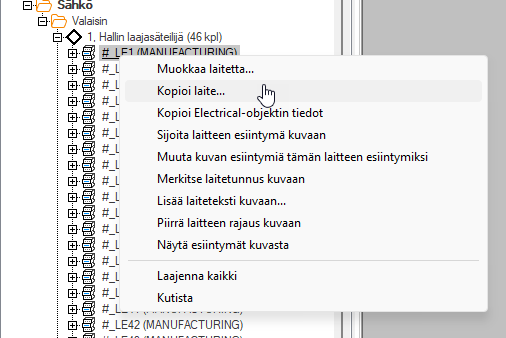

Positiot-puussa nähdään kaikki positioidut valaisimet, lämmittimet ja muut positioidut laitteet.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

  • Positio:

  • Laite:

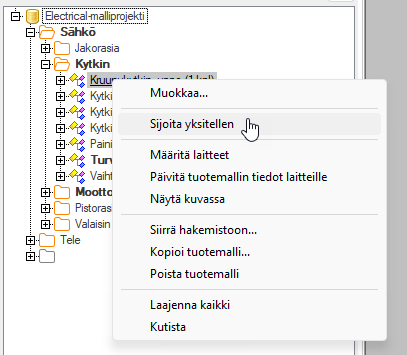

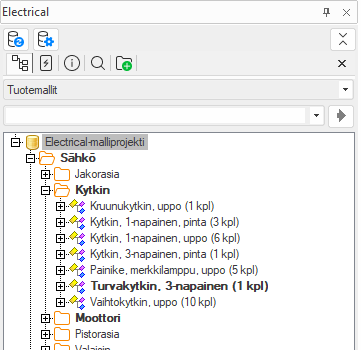

Tuotemalli-projektipuu näyttää projektissa olevat tuotemallit sekä niitä käyttävät laitteet.

Projektipuun toiminnot käynnistetään napsauttamalla puun valittua osaa hiiren kakkospainikkeella ja valitsemalla haluttu toiminto. Valikon sisältö riippuu siitä, mitä puusta on valittu.

Jos tuotemallipuusta aloittaa sijoittamisen tai tuotemallin laitteeksi muuttamisen tulostustilassa, ohjelma vaihtaa automaattisesti suunnittelutilaan.

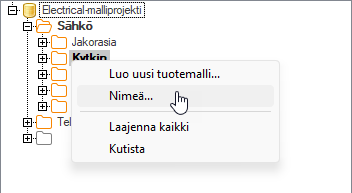

Tuotemallipuun kansiot voidaan nimetä valitsemalla Nimeä oikealla hiiren painikkeella esiin tulevasta valikosta.

Voit lisätä uuden välilehden (Lisää uusi välilehti)  -painikkeella ja sulkea haluamasi välilehden X-painikkeella. -painike sekä (Näyttää kuvaan liittyvät ilmoitukset ja mahdolliset virheet)-  ja (Etsi) -välilehdet ovat aina näkyvissä eikä niitä voi sulkea.

Lisää dokumentteja projektiin ja tuo muutokset tietokannasta

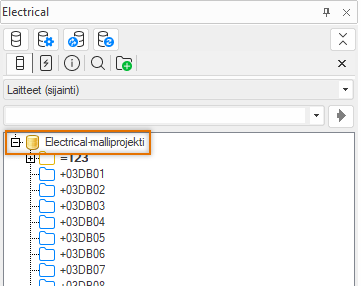

Voit lisätä dokumentin projektiin napsauttamalla (Lisää dokumentti projektiin)  -painiketta. Kun dokumentti on lisätty projektiin, kuvan tiedostonimen tilalla näkyy -kuvake sekä projektin asetuksissa määritelty projektin nimi.

Kun lisäät aktiivisen dokumentin projektiin, (Lisää useita dokumentteja projektiin)  -painike korvaa -painikkeen. -painikkeella voit lisätä projektiin useita dokumentteja.

(Tuo tietokannassa tehdyt muutokset kuvaan)  -painikkeella voit tuoda tietokannassa tehdyt muutokset kaikkiin projektin avoinna oleviin kuviin. Jos kuva on suljettuna, tietokannassa tehdyt muutokset päivittyvät kuvaan automaattisesti, kun kuva seuraavan kerran avataan.

Etsi tietoja

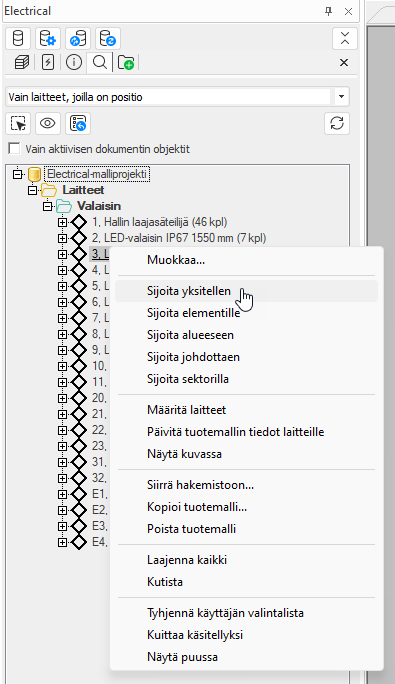

Projektipuun (Etsi)  -välilehti sisältää erilaisia haku-, valinta- ja tarkistustoimintoja projektin tiedoille.

Projektipuun alasvetovalikosta löytyy erilaisia valinta- ja tarkistustoimintoja. Toiminnot lisäävät niiden mukaiset laitteet Etsi-puuhun jatkokäsittelyä varten. Käytettävissä olevat  toiminnot riippuvat käynnissä olevasta sovelluksesta.

  • Käyttäjän valintalista – Käyttäjän vapaasti muodostama lista projektin objekteista. Valintalista on käytettävissä myös DB-työkalussa.
  • Laitteiden kytkemättömät esiintymät – Laitteet, joilla on esiintymä kuvassa mutta sen johdotuspisteeseen ei ole kytketty johdinta tai kaapelia

  • Kytkemättömät kaapelit – Kaapelit, joiden päätä ei ole yhdistetty minkään laitteen johdotuspisteeseen

  • Kytkemättömät johdinesiintymät – Kaapelin johtimet, johdinsarjan johtimet ja sisäiset johtimet tai kiskot, joiden esiintymän jompikumpi pää on kytkemättä ja joiden Mistä- tai Mihin-tieto on tyhjä

  • Vain riviliittimet – Projektin riviliittimet

  • Vain laitteet, joilla on positio – Positioidut laitteet

  • Vain laitteet, joilla ei ole positiota – Positioimattomat laitteet

  • Vain johdotukset, joilla on johdotustiedot – Johdotustiedolliset johdotukset

  • Vain johdotukset, joilla ei ole johdotustietoja – Johdotustiedottomat johdotukset

  • Vain laitteet, jotka ovat tuotemallin mukaisia – Laitteet, joille on määritetty tuotemalli
  • Vain laitteet, jotka eivät ole tuotemallin mukaisia – Laitteet, joille ei ole määritetty tuotemallia

Alasvetovalikon alapuolella on seuraavat toiminnot:

Vie tartuntamuokkauksen valinnaksi – Valitse kaikki puussa olevat objektit nykyisestä kuvasta.
Näytä kuvassa – Näytä puussa olevat objektit kuvassa.
Vie käyttäjän valintalistaan – Lisää puussa sillä hetkellä olevat objektit valintalistallesi. Toiminto on käytettävissä silloin, kun alasvetovalikosta on valittu jotain muuta kuin Käyttäjän valintalista.

Jos haluat poistaa puusta muut kuin nykyisessä dokumentissa esiintyvät projektin objektit, valitse Vain aktiivisen dokumentin objektit.

Kun napsautat hiiren kakkospainiketta Etsi-puun haaran päällä, saat näkyviin kyseiseen haaraan liittyvät toiminnot. Toiminnot ovat valitusta haarasta riippuen samat kuin esimerkiksi laite-, johdotus- ja tuotemallipuissa; voit esimerkiksi sijoittaa laitteen esiintymän kuvaan helposti tai muokata laitetta.

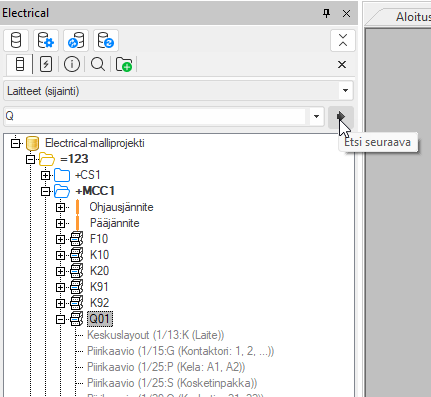

  • Voit etsiä tunnuksia projektipuusta hakutoiminnolla: kirjoita ensin hakusana kenttään, ja napsauta sitten nuolipainiketta.

  • Voit käynnistää monia erilaisia toimintoja projektipuun eri osista valitsemalla osan puusta ja napsauttamalla hiiren kakkospainiketta. Tällöin avautuu valikko, jossa on ko. osaan liittyviä toimintoja.

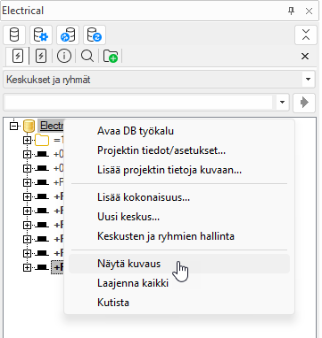

  • Näytettävät tiedot  -valikosta voit valita näytettävän tunnustyypin sekä tuoda puuhun näkyviin kuvaustekstin Näytä kuvaus  -toiminnolla. Keskukset ja ryhmät -puussa on vain Näytä kuvaus  -toiminto.



Tarkastele ilmoituksia ja virheitä

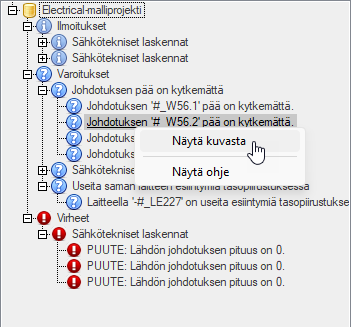

Projektipuun (Näyttää kuvaan liittyvät ilmoitukset ja mahdolliset virheet)  -välilehdellä näkyvät projektin ilmoitukset, varoitukset ja virheet eli ne asiat, joita ohjelma ei pysty automaattisesti korjaamaan tai jotka voivat aiheuttaa ongelmia.

Saat ongelmakohdan kuvasta näkyviin Näytä kuvasta -toiminnolla.

  • Tuntematon kaapelityyppi – Kuvan kaapelille on määritetty kaapelityyppi, jota ei löydy kaapelitietokannasta tai projektitietokannasta. Määritä puuttuva kaapelityyppi tai lisää se tuontitoiminnolla.
  • Tuntematon tuotenimike – Kuvan laitteelle on määritetty tuotenimike, jota ei löydy tuotetietokannasta tai projektitietokannasta. Määritä puuttuva tuotetieto tai lisää se tuontitoiminnolla.
  • Esiintymän symbolityyppi tuntematon – Laitteen symbolilta puuttuu symbolityyppi. Symbolityyppi voidaan määrittää oman symbolin tallennustoiminnolla.
  • Johdotusviittauksesta puuttuu johdotuspiste – Johdotusviittaussymboli on vanha tai viallinen. Päivitä symboli symbolin vaihtotoiminnolla tai tee viittaus uudelleen.
  • Useita saman laitteen esiintymiä tasopiirustuksessa – Sama laite esiintyy tasokuvassa monta kertaa. Tämä on yleensä virhetilanne. Poista tai vaihda laite tai muuta sen tunnus (E_ID -attribuutti) yksilölliseksi.
  • Johdotuksen pää on kytkemättä – Kuvasta löytyy kaapeli tai kaapelipaketti, jonka toinen tai molemmat päät ovat kytkemättä mihinkään sähköpisteeseen.
  • Lisätietorajaus ei luo lisätietoa yhdellekään objektityypille – Lisätietorajauksen määrityksessä ei ole määritelty yhtään objektityyppiä, joille lisätieto lisätään. Muokkaa lisätietomäärityksen ominaisuuksia ja lisää sille halutut objektityypit.
  • Symbolin johdotuspisteattribuuttia ei löytynyt – Symboli on vanha tai viallinen ja siitä puuttuu attribuutti tai attribuutteja. Päivitä symboli symbolin vaihtotoiminnolla tai korjaa symboli.
  • Viittauksella ylimääräisiä esiintymiä – Viittaus on oltava pari (2), jotta se toimii oikein. Poista ylimääräiset viittaukset kuvasta.
  • Usealla kaapelilla on sama kaapelitunnus – Projektissa usealla kaapelilla on sama kaapelitunnus (E_ID -attribuutti). Muuta kaapeleiden tunnukset yksilöllisiksi DB-työkalussa ja avaa projekti uudelleen.
  • Useita saman ryhmän esiintymiä tasopiirustuksessa – Sama ryhmä esiintyy tasopiirustuksessa monta kertaa. Tämä virhetilanne estää ryhmien sähköteknisten laskentojen toteutumisen luotettavasti.
  • Esiintymä väärässä sijainnissa/piirissä – Samasta laitteesta on useampi esiintymä, jonka sijainnit/piirit poikkeavat toisistaan ja tietokannan tiedoista.
  • Esiintymän tunnus väärin – Samasta laitteesta on useampi esiintymä, jonka tunnukset poikkeavat toisistaan. Korjaa esiintymien tunnukset.
  • Esiintymän osanumero on väärin – Laitteen esiintymän osanumero on väärin. Korjaa osanumero laitesymbolin kontekstivalikon (oikea hiiren painike) toiminnolla Aseta esiintymän osanumero.
  • Esiintymän mistä-/mihin-tieto on väärin – Johtimesta tai kaapelista on useampi esiintymä, jonka alku- ja loppupään sijainnit poikkeavat toisistaan. Poista toinen esiintymä tai korjaa  sen mistä-mihin -tiedot.
  • Esiintymän symboli on määritetty vaihdettavaksi – Esiintymän symboli on muutettu, mutta symbolin vaihto automaattisesti ei ole onnistunut. Vaihda symboli käsin.
  • Laitteen lisätieto eroaa lisätietorajauksen arvosta – Laite on lisätietorajauksen sisällä, mutta laitteen lisätieto poikkeaa rajauksen lisätiedoista. Poista laitteen lisätiedot tai korjaa rajauksen tiedot.
  • Ryhmän johdotuksen mistä-/mihin -tieto on väärin – Ryhmän johdotuksen mistä/mihin -tieto ei vastaa sähköpositiota (keskusta), josta ryhmän johdotuksen pitäisi lähteä. Piirrä ryhmän johdotus uudelleen tai korjaa johdotuksen mistä-mihin -tiedot DB-työkalun avulla.
  • Poistettavaksi merkitty sijainti/piiri – Sijainti/piiri on merkitty poistettavaksi mutta se esiintyy edelleen kuvassa. Poista kuvassa oleva esiintymä käsin.
  • Poistettavaksi merkityn laitteen/kaapelin/johtimen esiintymä – Laite/kaapeli/johdin on merkitty poistettavaksi mutta se esiintyy edelleen kuvassa. Poista kuvassa oleva esiintymä käsin.
  • Johdotusviittauksella ei ole paria – Kuvasta löytyy pariton johdotusviittaus. Poista johdotusviittaus käsin. Projektin asetuksista löytyy asetus Parittomat viittaukset, jonka avulla ne voidaan poistaa tai merkitä automaattisesti.
  • Dokumentin tiedostonimi on muuttunut – Avoinna olevan dokumentin nimi ei vastaa projektikannassa olevaa nimeä. Dokumentti on mahdollisesti nimetty toisen käyttäjän toimesta. Sulje kaikki projektin dokumentit ja avaa uudelleen.
  • Laitteen esiintymän symboli vaihdettiin laitteen mukaiseksi – Laitteen symboli on vaihdettu esimerkiksi tuotemallin tietoihin ja uusi symboli on vaihdettu kuvaan automaattisesti.
