Elementtitoiminnot-välilehti > Elementit-ryhmä > Putkitus elementtiin |

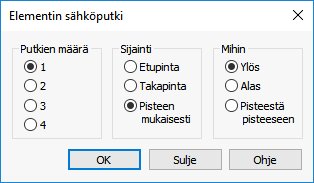

Tällä toiminnolla voit piirtää putkituksia elementtikuvan sähköpisteisiin.Voit piirtää kerralla yhdestä neljään putkitusta.

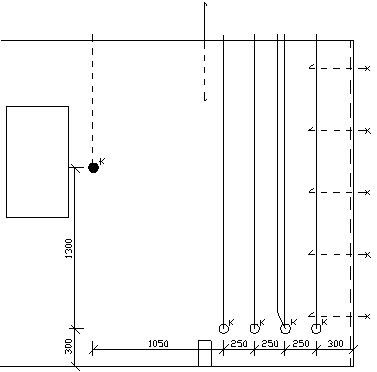

Putkitus voidaan pakottaa etu- tai takapintaan, mutta helpointa se on sijoittaa pisteen mukaisesti, jolloin etupinnassa olevan pisteen putkitus piirtyy etupintaan ja takapinnan pisteen takapintaan. Etupintaan piirrettäessä putkitus piirtyy ehyellä viivalla ja takapintaan piirrettäessä katkoviivalla.
Piirrettäessä osoitetaan pisteitä kunnes kaikki samanlaiset putkitukset on piirretty ja painettu Enter (hiiren oikea näppäin). Tämän jälkeen voidaan taas valita piirtotapa yllä näytetyistä vaihtoehdoista ja jatkaa niiden piirtämisellä. Piirto lopetetaan napsauttamalla Sulje-painiketta.
Putkitus voidaan määrittää piirtymään pisteestä ylös, alas tai pisteestä toiseen pisteeseen. Ylös tai alas piirrettäessä piirtyy putki elementtikuvan ylä- ja alareunan asetuksen mukaiselle korkeudelle. Piirrettäessä putkitus pisteestä toiseen osoitetaan vain kaksi sähköpistettä.
Huom! Jos haluat piirtää putkituksen pisteestä vapaasti mihin tahansa, valitse Pisteestä pisteeseen ja osoita toista sähköpistettä valittaessa "ohi pisteen", jolloin voit jatkaa putkituksen piirtoa, kunnes painat Enteriä (hiiren oikeaa näppäintä).
