Määrälaskenta

Layout-välilehti > Muut toiminnot  -ryhmä > Luettelot-valikko > Määrälaskenta

Näillä toiminnoilla voidaan kuvasta laskea symbolien sekä metrimääräisten osien määriä. Laskentatulos voidaan liittää kuvaan tai leikepöydältä suoraan muihin ohjelmiin (esim. Exceliin). Luettelorivit voidaan viedä myös eri tarjouslaskentaohjelmiin erillisen välitystiedoston kautta.

• Määrälaskenta koko kuvasta, Määrälaskenta valituista elementeistä tai Määrälaskenta valituista kuvista, katso Määrälaskenta

• Poista päällekkäiset elementit – Tällä toiminnolla voit poistaa keskenään samanlaiset päällekkäiset elementit, jotka ovat syntyneet esimerkiksi elementtejä kopioitaessa. Valituista elementeistä poistetaan ne, joilla on täsmälleen samanlaiset ominaisuudet. Voit jättää joidenkin ominaisuuksien vertailun pois. Jos jätät pois esimerkiksi tasojen vertailun, tulkitaan elementit samanlaisiksi, jos niillä ei ole muuta eroa kuin taso.



• Piilota jo lasketut elementit – Toiminto piilottaa jo lasketut elementit, joilla on määrälaskentaan liittyvä yleisattribuutti. Toiminto palauttaa lopuksi piilotetut elementit takaisin näkyviin.

• Näytä luettelorivin symbolit kuvassa – Tällä toiminnolla saadaan kuvasta selville sen nimiset symbolit, joihin tietyllä (= valitulla) osaluettelon rivillä viitataan. Ensin ohjelma pyytää osoittamaan osaluettelon rivin, jonka symbolit näytetään. Tämän jälkeen ohjelma kertoo, kuinka monta kappaletta kyseistä symbolia löytyi ja kuvassa ko. symbolit merkataan "nuolisymbolilla".

• Poista määräluettelorivejä – Tällä toiminnolla voit poistaa luettelon ylimääräiset rivit. Lisäksi toiminto siirtää luettelon loput rivit automaattisesti peräkkäin. Toiminto poistaa myös symbolien ja luettelorivien väliset viittaukset.

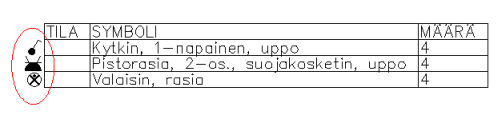

• Symbolin kuva luettelorivin viereen – Tällä toiminnolla voit liittää symbolin kuvan luettelorivin viereen.



• Aseta symbolin luettelonimi – Tällä toiminnolla voit asettaa nimen, jolla symboli esitetään osaluettelossa. Valitse symboli tai osaluettelorivi, jonka nimi asetetaan, ja syötä osan nimi ja hinta.

• Vie valitut määräluettelorivit tiedostoon – Tällä toiminnolla saadaan vietyä valitut luettelorivit tiedostoon tekstitiedostona.

  Näytä/piilota ohjeet

  1. Valitse vientimääritys.

  2. Määritä tekstitiedoston muotoiluasetukset. Valittavana useita vaihtoehtoja: esim. Broker-tarjouslaskentaohjelma, Excel yleinen ja sarakkeittain.

  3. Valitse luettelorivit, jotka kirjataan tiedostoon. Ohjelma kirjaa rivit tiedostoon, (Broker.txt, PisteetExceliin.txt) joka sijaitsee kuvahakemistossa, sekä leikepöydälle.

  Sarakkeittain-vaihtoehdossa voit valita tiedoston nimen ja hakemiston.

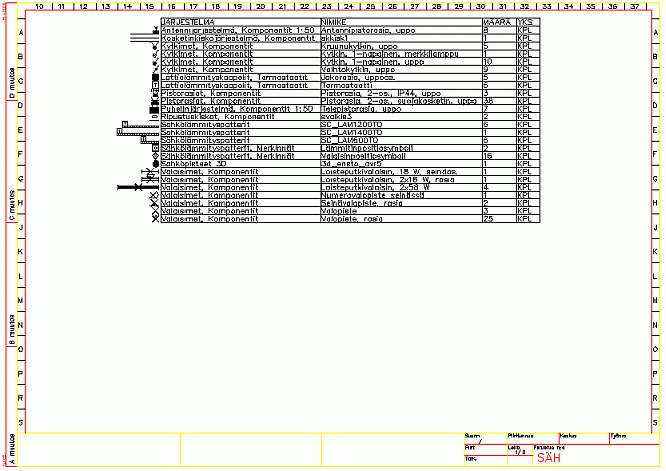

• Vie valitut määräluettelorivit uuteen kuvaan – Toiminnolla viedään valitut luettelorivit erilliseen kaaviokuvaan, josta ne on helppo esim. tulostaa Jonotulostus kuvan lehdistä-toiminnolla.

Näytä/piilota kuva



• Sammuta luettelotaso – Tällä toiminnolla sammutetaan SLASKENTA -taso. Tällä tasolla on kaikki CADMATIC Electricalin osaluettelotoiminnoilla kuvaan sijoitetut luettelot.

• Sytytä luettelotaso – Tällä toiminnolla sytytetään SLASKENTA -taso. Tällä tasolla on kaikki CADMATIC Electricalin osaluettelotoiminnoilla kuvaan sijoitetut luettelot.
