Symbolit-ikkunan
(Viereen sijoitus) -valikosta voit helpottaa symbolien
sijoitusta toisen viereen. Tällöin symbolien välinen etäisyys viereisestä
pysyy vakiona.
Valikossa on seuraavat toiminnot:
-
Viereen sijoitus päälle/pois – Tämän painikkeen ollessa alas painettuna on viereen sijoitus päällä. Toiminto etsii aina lähintä symbolia, jolla on johdotuspiste, ja ehdottaa symbolin sijoituspaikkaa. Symboli sijoittuu hiirellä määrittelemääsi suuntaan ja asetuksissa määritetylle etäisyydelle lähimmästä symbolista.
Painamalla Enteriä tai hiiren kakkospainiketta pääset sijoittamaan symbolin normaaliin tapaan.
Voit laittaa viereen sijoituksen päälle myös painamalla haluamasi symbolin päällä hiiren kakkospainiketta ja valitsemalla Sijoita > Sijoita symbolia toisen viereen. Tällöin sijoitetaan aina valittua symbolia. Sijoituksen saa pois päältä Esc-näppäimellä.
-

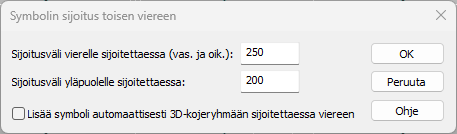

Aseta viereen haun etäisyydet – Viereensijoituksen etäisyyksiä voidaan muuttaa näistä asetuksista. Asetukset kysytään viereensijoituksen ensimmäisellä käyttökerralla, mikäli asetuksissa ei muuten ole käyty.
Jos haluat, että toisen symbolin viereen sijoitetusta symbolista muodostetaan automaattisesti kojeryhmä, valitse Lisää symboli automaattisesti 3D-kojeryhmään sijoitettaessa viereen.

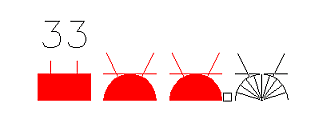

3D-generoinnissa päällekkäin sijoitetut elementit generoituvat lähinnä seinää olevan symbolin sijoituspisteeseen, kun symbolien välinen etäisyys on alle 300 mm.
