Sijoita symboleita elementille

Symbolit-ikkunan (Symbolien sijoitus elementille)  -painikkeella voit sijoittaa symboleita elementille haluamallasi välillä tai haluamasi määrän. Vaihtoehtoisesti voit napsauttaa tuotemallia hiiren kakkospainikkeella Tuotemallit-projektipuussa ja valita Sijoita elementille.

Mikäli elementillä on sijoituskorkeustieto, kopioi toiminto tarvittaessa tämän tiedon myös sijoitettaville elementeille.

Toimi näin:

  1. Valitse symboli Symbolit-ikkunasta, valikosta tai kuvasta. Jos aloitit toiminnon projektipuun kautta, symboli tulee tuotemallista.

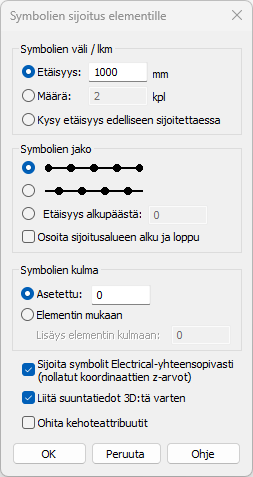

  2. Määrittele symbolien sijoituksen asetukset:

    • Symbolien väli / lkm:

      • Etäisyys – Sijoitettavien elementtien lukumäärä määräytyy sen mukaan, montako symbolia elementin pituudelle mahtuu annetulla välillä.

      • Määrä – Elementin pituudelle sijoitetaan annettu lukumäärä symboleita tasavälein.

      • Kysy etäisyys edelliseen sijoitettaessa – Kunkin elementin sijoituksen jälkeen kysytään seuraavan elementin etäisyys edelliseen.

    • Symbolien jako – Asetus määrittää, mistä kohtaa elementtiä symboleita lähdetään sijoittamaan:
      • Ensimmäinen vaihtoehto aloittaa sijoituksen symbolin päästä, eli ensimmäinen ja viimeinen symboli ovat elementin päissä.
      • Toinen vaihtoehto sijoittaa symboleita siten, että elementin alku- ja loppupäähän jää saman verran tyhjää (0,5 x symbolien väli).

      • Etäisyys alkupäästä – Valinnalla voidaan antaa etäisyys elementin alkupäästä.

      • Osoita sijoitusalueen alku ja loppu – Valinnalla voidaan osoittaa vain osa elementistä, jolle symbolit sijoitetaan määritysten mukaisesti.

    • Symbolien kulma

    • Asetettu – Kaikki symbolit sijoitetaan kiinteästi määritetyssä kulmassa.

    • Elementin mukaan – Symbolin kulma määräytyy elementin sijoituspisteen tangentin mukaisesti.

    • Lisäys elementin kulmaan – Edellä olevien valintojen mukaiseen kulmaan lisätään vielä annettu astemäärä.

    • Sijoita symbolit Electrical-yhteensopivasti – Asetus nollaa sijoitettavien symbolien Z-koordinaatin. Jos asetus ei ole valittuna, symbolit sijoitetaan elementin sijoituspisteen mukaiseen Z-korkoon.

    • Liitä suuntatiedot 3D:tä varten – Asettaa 3D-kiertoattribuutit Electrical-sovelluksen 3D-generointia varten.

    • Ohita kehoteattribuutit – Asetus ohittaa sijoitettavilla symboleilla mahdollisesti olevan kehoteattribuuttien arvojen kysymisen.

  3. Napsauta OK-painiketta.

  4. Valitse elementti, jolle symbolit sijoitetaan. Valitse mistä korko otetaan  -dialogi avautuu.

  5. Valitse, otetaanko korko yläreunasta, keskeltä, alareunasta vai oman arvon mukaan.
