Sijoita symboleita sektorin kera

Symbolit-ikkunan (Sektoritoiminnot (keilatoiminnot))  -valikosta voit sijoittaa symboleita siten, että niille määritetään sektori, joka näkyy kuvassa ja symbolia sijoitettaessa. Tyypillisesti sektori kuvaa esim. liiketunnistimen toiminta-aluetta.

Valikossa on seuraavat toiminnot:

  • Sijoita symboli toimintasektorilla

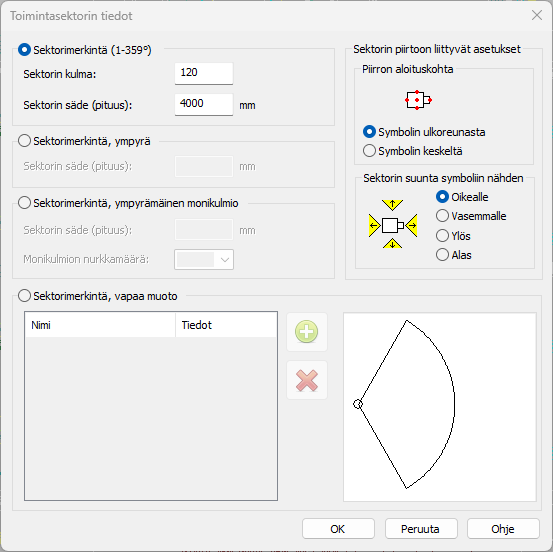

    1. Valitse symboli, jonka haluat sijoittaa kuvaan. Toimintasektorin tiedot  -dialogi avautuu.

    2. Valitse, millaisen sektorimerkinnän haluat tehdä: perinteisen (1–359 astetta), koko ympyrän muotoisen, koko ympyrän muotoisen monikulmiolla tai vapaamuotoisen.

    3. Määritä sektorin tiedot: kulma, säde ja piirron aloituskohta ja suunta.

      Aloituskohta lasketaan symbolin "äärirajojen" mukaan keskelle tai reunaan. Määritettävä sektorin suunta tarkoittaa sen suuntaa symbolin sijoitusasentoon nähden.

    4. Napsauta OK-painiketta.

    5. Sijoita symboli (sektori näkyy mukana) haluamaasi kohtaan ja kulmaan.

    Sektori piirtyy valitun symbolin järjestelmän mukaiselle merkintäjärjestelmän tasolle. Myös väri ja viivatyyppi määräytyvät merkintäjäjestelmän asetusten mukaan.

    Voit aloittaa toiminnon myös Tuotemallit-projektipuun kautta napsauttamalla tuotemallia hiiren kakkospainikkeella ja valitsemalla Sijoita sektorilla.

  • Kaikkien symbolien toimintasektorien uudelleenpiirto – Piirrä kaikki toimintasektorit kuvaan uudelleen symboleihin tallennettujen tietojen perusteella. Sektorit on siis voitu poistaa kuvasta tai esim. jääneet siirtämättä kun symbolia on siirretty, jolloin tällä toiminnolla saadaan ne piirrettyä oikeille kohdilleen.

  • Kaikkien symbolien toimintasektorien poisto – Poista kaikki toimintasektorit kuvasta. Symbolien toimintasektoritietoja ei poisteta, joten sektorit on piirrettävissä uudelleen kuvaan toiminnolla Kaikkien symbolien toimintasektorien uudelleenpiirto.

  • Muuta symbolien toimintasektorien tietoja

    1. Valitse symbolit, joiden sektoreiden tietoja haluat muuttaa. Toimintasektorin tiedot -dialogi avautuu. Dialogissa näkyy oletustietoina ensimmäisen valitun symbolin sektorin tiedot.

    2. Määritä sektorin tiedot: kulma, säde ja piirron aloituskohta ja suunta.

      Aloituskohta lasketaan symbolin "äärirajojen" mukaan keskelle tai reunaan. Määritettävä sektorin suunta tarkoittaa sen suuntaa symbolin sijoitusasentoon nähden.

    3. Napsauta OK-painiketta. Toiminto piirtää kuvan sektorit uudelleen, ja muutetut tiedot tulevat voimaan.

    Sektori piirtyy valitun symbolin järjestelmän mukaiselle merkintäjärjestelmän tasolle. Myös väri ja viivatyyppi määräytyvät merkintäjärjestelmän asetusten mukaan.

  • Peilaa sijoitettavan symbolin vaakasuunnassa – Peilaa sijoitettavaa symbolia vaakasuunnassa. Toiminto on käytössä vain symbolin sijoitusvaiheessa.
