Järjestelmät ja järjestelmän valinta
Kuvan elementit voidaan jakaa eri tasoille järjestelmätiedolla. Tällöin järjestelmäkohtaisten (esim. kulunvalvonnan) dokumenttien tekeminen on mahdollista, vaikka kaikki järjestelmät piirrettäisiinkin fyysisesti samaan tiedostoon.
Järjestelmänimet noudattavat S2010-nimikkeistöä ja siten samat järjestelmänimet ovat käytössä niin CADMATIC Electrical -ohjelmassa kuin yleisesti eri sähkötyöselityksissäkin. Ohjelmassa käytettävän tason nimi määräytyy puolestaan asetustiedoston kautta, jossa jokaiselle järjestelmälle on kerrottu käytettävän tason nimi. Oletusarvoisesti tason nimi on sama kuin järjestelmän tunnus.
Symbolia sijoitettaessa sille menee aina järjestelmätieto riippumatta siitä, onko automaattinen tasojen vaihto päällä vai pois. Tämän tiedon perusteella tiedetään, minkä järjestelmän symbolista on kyse riippumatta siitä, mille tasolle se on sijoitettu. Järjestelmän voi valita Järjestelmän valinta -dialogissa.

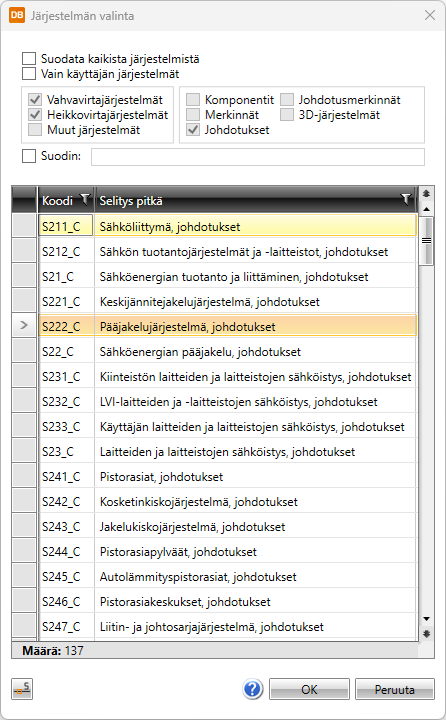

Järjestelmän valinta -dialogi
Valittuasi järjestelmänvalintatoiminnon näytölle avautuu Järjestelmän valinta -dialogi, josta voit valita haluamasi järjestelmän kaikista tarjolla olevista järjestelmistä tai omista järjestelmistäsi. Toiminto muistaa tekemäsi määritykset, joten kaikki määrittelemäsi suodatusvaihtoehdot ovat oletusarvoisesti käytössä seuraavan kerran, kun ikkuna avautuu.
Ikkunassa on mahdollista suodattaa valintalistassa näkyviä vaihtoehtoja. Suodatus tapahtuu valitsemalla halutut vaihtoehdot, jotka on jaettu vahvavirta-, heikkovirta- ja muihin järjestelmiin, joista tulee valita ainakin yksi vaihtoehto. Näiden lisäksi tulee valita halutut järjestelmätasot, joita ovat komponentit, merkinnät, johdotukset, johdotusmerkinnät ja 3D-järjestelmät. Suodin-kenttään voit lisäksi kirjoittaa hakusanan. Suodatetut tiedot voit järjestää halutun sarakkeen mukaan napsauttamalla sarakeotsikkoa.
On mahdollista määritellä myös oma suodatusmaski. Maskissa voi käyttää jokerimerkkejä * ja ?. Omia suodatusmaskeja voi määritellä useamman samanaikaisesti, jolloin ne tulee erotella toisistaan pilkulla. Itse määriteltyä maskia sovelletaan vasta muiden suodatusten jälkeen. Suodata kaikista järjestelmistä -valinta suodattaa kaikista olemassa olevista järjestelmistä eikä vain toiminnon komentojonossa määritellyistä järjestelmistä. Itse määritellyt järjestelmät saadaan näkyviin valitsemalla Vain käyttäjän järjestelmät.
(Osoita kuvasta) -painikkeella järjestelmätieto voidaan
kopioida kuvasta osoitetusta elementistä.
