Merkitse johtimet

Merkitään seuraavaksi kaapelien W10 ja W11 kytkentätiedot kuvaan.

Toimi näin:

  1. Valitse Schematics-välilehti >  Merkinnät-ryhmä > Kaapeli. Vaihtoehtoisesti valitse johdin, napsauta hiiren kakkospainiketta ja valitse Lisää tämän kaapelin ja sen johtimien merkintä kuvaan.

  2. Piirrä kaapelin viiva johtimien poikki: osoita ensimmäinen piste johtimen oikealta puolelta ja toinen piste johtimen vasemmalta puolelta.

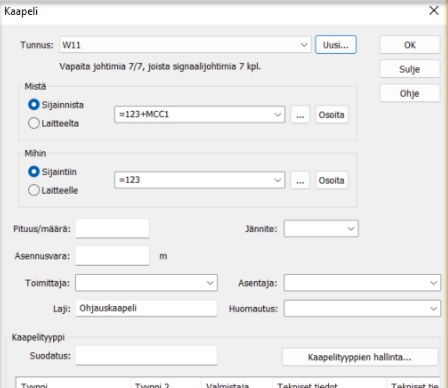

  3. Anna kaapelille tunnus W11 ja muut tiedot kuten seuraavassa kuvassa:

    Graphical user interface Description automatically generated

  4. Projektille ei ole määritetty kaapeleita, joten lisää kaapeli:

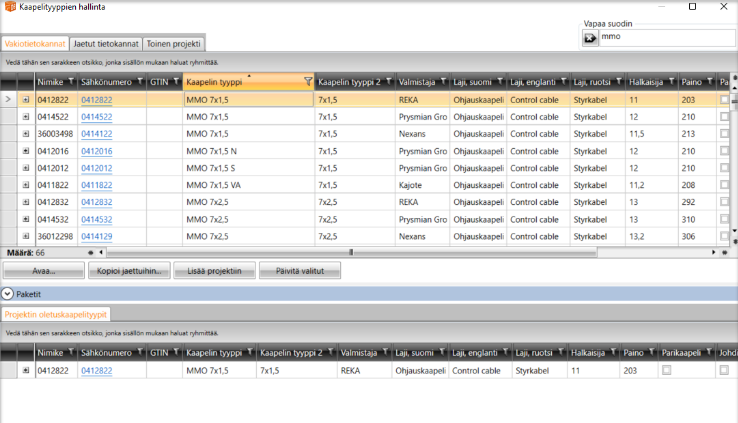

    1. Napsauta Kaapelityyppien hallinta  -painiketta.

    2. Syötä Vapaa suodin -kenttään MMO 7x1,5.

    3. Valitse kaapeli kaksoisnapsauttamalla, jolloin se lisätään projektille.

      Graphical user interface, table Description automatically generated

    4. Sulje kaapelityyppien hallinta.

  5. Napsauta Kaapeli-dialogissa OK-painiketta.

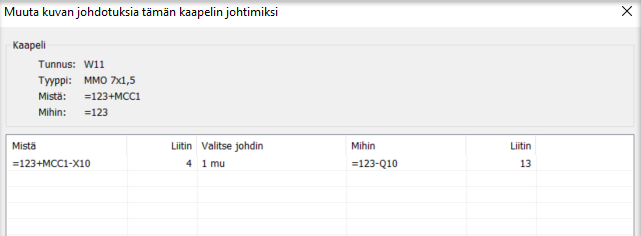

  6. Määritä kuvan johdotus kaapelin johtimeksi, ja napsauta OK-painiketta.

    Graphical user interface, table, Excel Description automatically generated

  7. Sijoita kaapelimerkintä komentorivin ohjeiden mukaan.

  8. Merkitse ohjausvirtapiirin johtimet mallikuvan mukaan.

  9. Tee sama kaapelille W10 mallikuvan mukaan.
