Muuta kaapeleita ja niiden johtimia toisten kaapeleiden esiintymiksi

Tällä toiminnolla voit muuttaa jo kuvassa olevan kaapelin toisen kaapelin esiintymäksi ja kaapelin tiedot toisen kaapelin tietoihin.

Toimi näin:

Käynnistä toiminto painamalla Johdotukset-puussa kaapelin päällä hiiren kakkospainiketta ja valitsemalla Muuta kuvan johdotuksia tämän kaapelin johtimiksi.

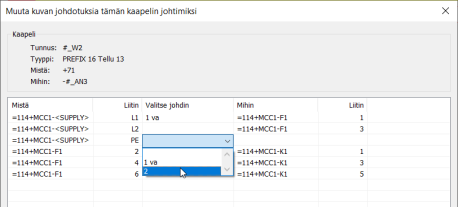

Valitse kaapelimerkintä, jonka haluat muuttaa toiseksi kaapeliksi. Muuta kuvan johdotuksia tämän kaapelin johtimiksi -dialogi avautuu. Dialogissa näkyy kunkin johtimen Mistä- ja Mihin-tiedot.
Vaihda johtimen kytkennät tarvittaessa valitsemalla Valitse johdin -sarakkeesta avautuvasta alasvetovalikosta käytettävä johdin. Alasvetovalikosta näkee, onko johtimella esiintymiä kuvassa.
