Single-line-välilehti > Johdotus-ryhmä > Kaapelikaavio-valikko |
Näillä toiminnoilla voit piirtää kaapelikaavion projektitietokannan kaapeleista Mistä- ja Mihin-tietojen perusteella sekä sytyttää ja sammuttaa kaapelien kohdetekstejä ja tyyppejä.
-
Kaapelikaavio – Piirrä kaapelikaavio projektitietokannasta.
Näytä/piilota ohjeet
-

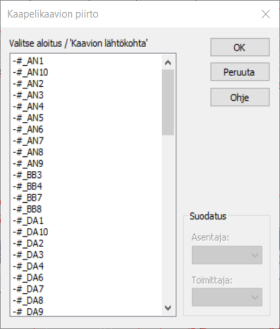

Valitse kaavion lähtökohta.
-
Sijoita valittu kotelo/laite kuvaan.
-
-
Sammuta kaapelien kohdetekstit – Sammuta kohdetekstit osoittamalla ne, jotka haluat sammuttaa.
-
Sytytä kaapelien kohdetekstit – Sytytä kohdetekstit osoittamalla kaapelien päistä (vihreä rasti) ne, jotka haluat sytyttää.
-
Sammuta kaapelien tyypit
-
Sytytä kaapelien tyypit

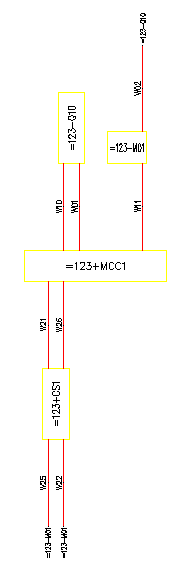

Piirto on "puoliautomaattinen" eli toiminto ei yritäkään sijoittaa kaikkia koteloita/kenttälaitteita ja kaapeleita kuvaan yhdellä kertaa, vaan se jättää sijoittelulogiikan tietystä rajasta eteenpäin käyttäjän päätettäväksi.
Jos kaapeleita ja niiden kohteita on paljon, ei kaavio välttämättä mahdu peruspiirustuspohjan sisään. Tällöin kaaviota täytyy itse jakaa eri sivuille, järjestellä pienempään tilaan tai suurentaa kuvaa ja sen raameja siten, että kuva mahtuu yhdelle sivulle.
