Mallikaavioiden hallinta

Schematics-sovellus > Schematics-välilehti > Kaaviot-ryhmä > Mallikaaviot-valikko > Mallikaavioiden hallinta

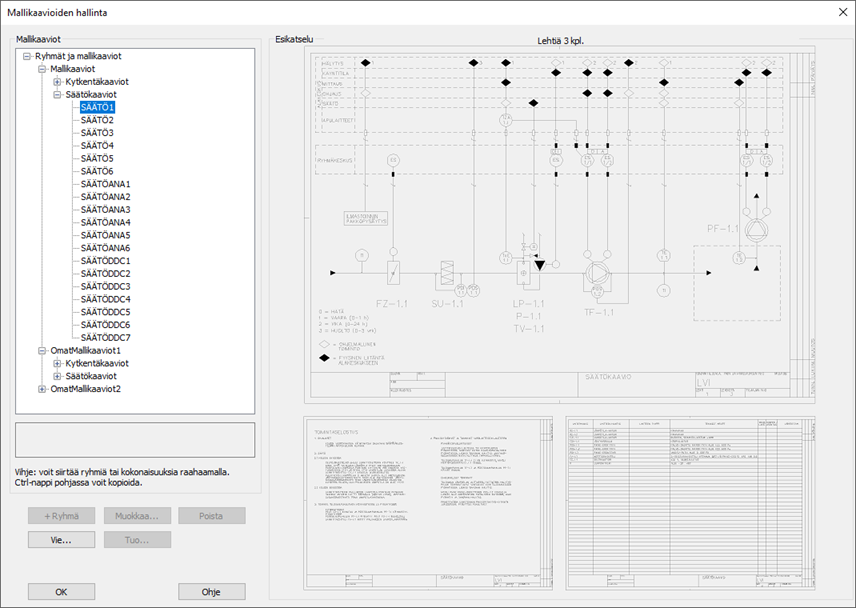

Mallikaavioden hallinta -toiminnolla mallikaavioita voidaan muokata, järjestellä ja kopioida. Lisäksi hallinta -toiminnolla voidaan viedä ja tuoda eri käyttäjien mallikaavioita.

Kun valittuna on 'Ryhmät ja mallikaaviot', voidaan +KANSIO napilla valita mistä tahansa sijainnista kansio (kansio pitää olla olemassa), johon mallikaavioita tallennetaan. (Ryhmät kannattaa nimetä lyhyesti ja selkeästi, kuvauksesta selviää kansion sijainti.) Valittuun kansioon voidaan +RYHMÄ -napilla luoda useita ryhmiä ja niiden alaryhmiä, jolloin saadaan mahdollisimman selkeä puumainen rakenne, josta mallikaavioita on nopeaa ja selkeää hakea.

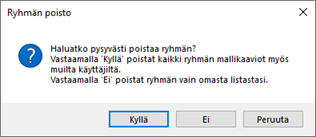

Huom! +Kansio -napilla voidaan hakea myös kansio, jossa on jo mallikaavioita. Eli esimerkiksi palvelimelta yhteiskäytössä olevan kansio, johon kaikki käyttäjät voivat luoda yhteisesti käytettäviä mallikaavioita. Jos tällaisen yhteiskäytössä olevan kansion haluaa poistaa omasta ohjelmasta, tulee käyttää Poista nappia, mutta vastata Ei toiminnon kysymykseen mallikaavioiden poistamisesta pysyvästi, jotta kaaviot ovat jatkossa vielä muiden käytössä!

Ryhmiä ja kaavioita voidaan siirtää raahaamalla hiiren vasemmalla napilla valittua ryhmää tai kaaviota. Ctrl-nappi pohjassa sama raahaus-toiminto kopioi valitun ryhmän tai kaavion.

-napilla voidaan valitun ryhmän tai kaavion nimeä ja kuvasta muokata.

-nappi poista valitun ryhmän tai kaavion.

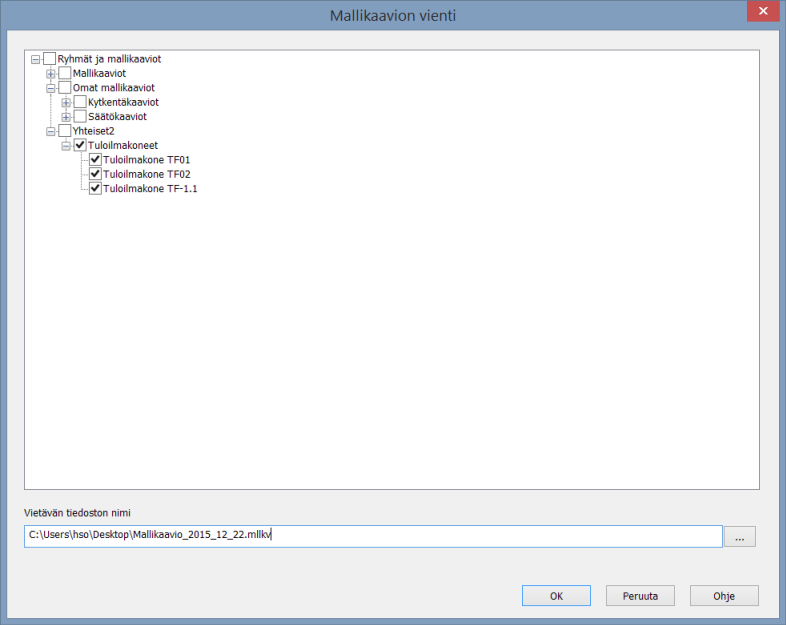

-napilla valitaan vietävät kaaviot (valitsemalla ryhmä, valitaan kaikki ryhmässä olevat kaaviot). Tämän jälkeen valitaan kansio (oletuksena työpöytä), johon kaaviosta tehtävä paketti tallennetaan. Samalla tallennetaan leikepöydälle linkki pakettiin, jonka voi liittää esim. Resurssienhallinnassa osoitekenttään.

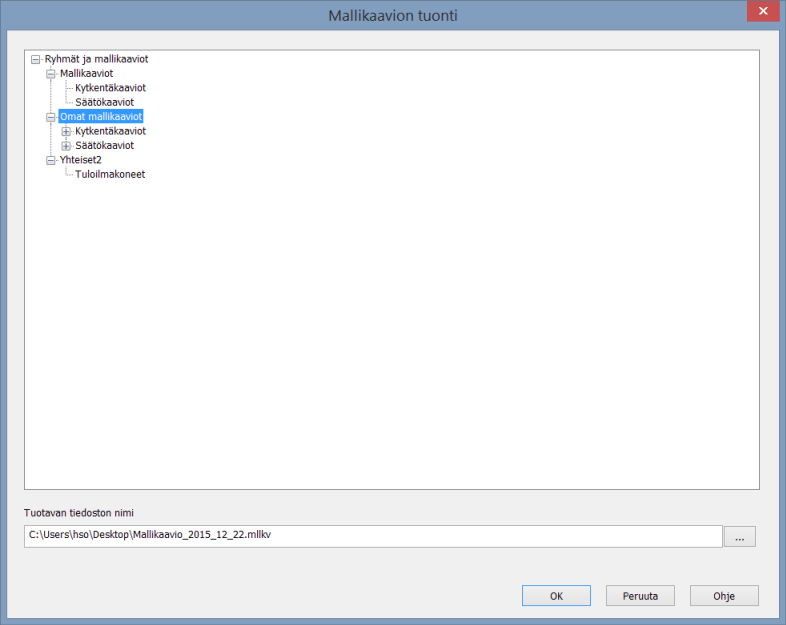

-napilla tällainen Vie-toiminnolla tehty paketti voidaan hakea omaan mallikaavio-luetteloon. Valitaan ensin ryhmä, johon mallikaaviot tuodaan. Painetaan Tuo-nappia, jonka jälkeen haetaan koneelta .mllkv päätteinen tiedosto ja avataan se Avaa-napilla. Toiminto ilmoittaa onnistuneesta tuonnista tai jos tuonti ei jostain syystä onnistunut, tulee tästä ilmoitus.

Huom! Mallikaavioiden hallinta toiminnosta poistutaan OK-napilla, jolloin muutokset tallennetaan. Oikean yläkulman rastilla kaikki tehdyt muutokset häviävät!
