Kokonaisuudet
|
Schematics-sovellus > Toiminnot-välilehti > Piirrä-ryhmä > Kokonaisuudet |
Kokonaisuudet toiminnolla voidaan tallentaa valmiita laitekokonaisuuksia käytettäväksi säätö- ja kytkentäkaavioissa. Kokonaisuudet -toiminnossa laitekokonaisuudet viestilinjoineen tallennetaan käyttäjän määrittämään kansioon, joka voi olla myös palvelimella ja näin ollen muidenkin työntekijöiden käytettävissä. Käytössä voi olla myös useampia kansioita yhtäaikaa.
Ryhmien luonti

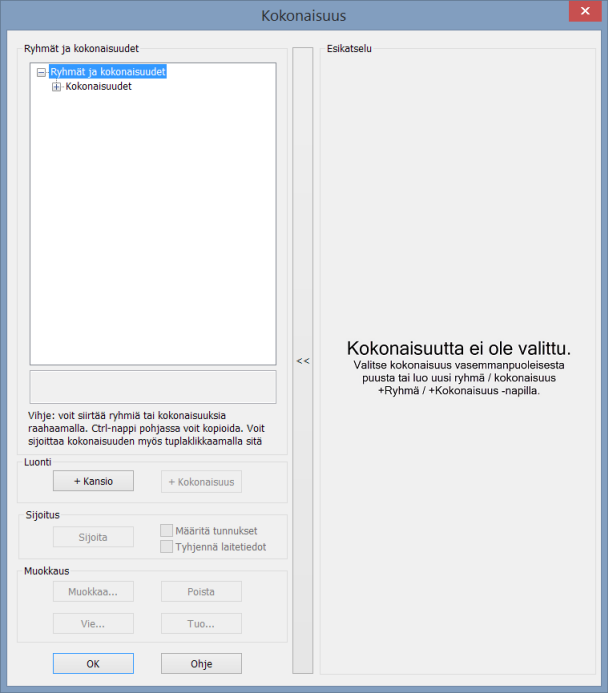

Kansioita voidaan määritellä valitsemalla Kokonaisuudet -dialogissa Ryhmät ja kokonaisuudet osiosta jokin ryhmä:
Kun on valittuna 'Ryhmät ja kokonaisuudet', voidaan +KANSIO napilla valita halutusta sijainnista kansio (kansio pitää olla olemassa), johon kokonaisuuksia tallennetaan. (Ryhmät kannattaa nimetä lyhyesti ja selkeästi, kuvauksesta selviää kansion sijainti.) Valittuun kansioon voidaan +RYHMÄ -napilla luoda useita ryhmiä ja niiden alaryhmiä, jolloin saadaan mahdollisimman selkeä puumainen rakenne, josta kokonaisuuksia on nopeaa ja selkeää hakea.
Huom! +Kansio -napilla voidaan hakea myös kansio, jossa on jo määritetty kokonaisuuksia. Eli esimerkiksi palvelimelta yhteiskäytössä olevan kansion, johon kaikki käyttäjät voivat luoda yhteisesti käytettäviä kokonaisuuksia. Jos tällaisen yhteiskäytössä olevan kansion haluaa poistaa omasta ohjelmasta, tulee käyttää Poista -nappia, mutta vastata Ei toiminnon kysymykseen mallikaavioiden poistamisesta pysyvästi, jotta kokonaisuudet ovat jatkossa vielä muiden käytössä!
Huom! Esimerkiksi eri asiakkaiden tunnusjärjestelmistä kannattaa tehdä omat ryhmät.
Kokonaisuuden tallennus
Kokonaisuudet toiminnolla voidaan tallentaa aiemmin tehdyistä kuvista kokonaisuuksia, joita sitten voidaan sijoittaa uusiin kuviin nopeasti ja tehokkaasti.
-
Valitaan Ryhmät ja kokonaisuudet osasta ryhmä, johon kokonaisuus halutaan tehdä.
-

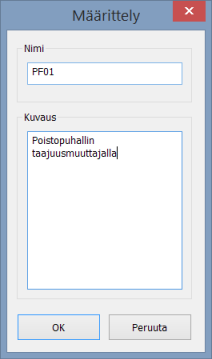

+Kokonaisuus napilla annetaan kokonaisuudelle nimi ja kuvaus (näitä voidaan myös myöhemmin muokata ja lisätä).
-
Näytetään kuvasta kokonaisuuden päälaite (se joka liitetään linjaan, esim. iv-kanavaan tai putkilinjaan).
-
Näytetään loput kokonaisuuteen kuuluvat laitteet (ei viestilinjoja):
Kokonaisuuden sijoitus kuvaan
Kokonaisuuden asennuksessa valitaan ensin Kokonaiasuudet -toiminnosta laitekokonaisuus, joka halutaan sijoittaa kaavioon. Esikatselusta voidaan tarkistaa, että kyse on oikeasta kokonaisuudesta. Lisäksi voidaan määrittää tunnukset uudelleen tai tyhjentää laitetiedot.
Kun valittuna on oikea laitekokonaisuus, painetaan Sijoita -nappia (tai tuplaklikkaamalla kokonaisuuden nimeä). Valinnan jälkeen laite tulee näkyviin, jolloin kohdistuspiste (hiusristikon keskipiste) sijoitetaan lähelle (zoomauksesta riippuen 1-3 mm kanavasta/linjasta) IV-kanavaa tai putkilinjaa. Hiiren vasemman näppäimen painallus lukitsee laitteen linjaan kiinni, jonka jälkeen laite liikkuu linjaa pitkin. Tämän jälkeen laite paikoitetaan haluttuun kohtaan ja painetaan jälleen hiiren vasenta näppäintä, jolloin laite kiinnittyy paikoilleen ja linjasta poistuu pala pois laitteen alta sekä viestilinjat piirretään kokonaisuuden määritelmien mukaisesti.
