Vaihe 1: Piirustusarkki ja mittakaava

Kuvaan asetetaan usein piirustusalueen vasemman alanurkan ja oikean ylänurkan koordinaatit kuvaamaan paperiarkkia. Tällaisen piirustusalueen asettaminen ei kuitenkaan estä alueen ulkopuolelle piirtämistä.

Piirustusarkin luonnin yhteydessä kuvaan asetetaan myös mittakaava. Mittakaava vaikuttaa kuvassa tekstin kokoon sekä viivatyyppeihin. Koska kuva piirretään aina 1:1, isojen kuvien kohdalla ongelmaksi muodostuu tekstien ja viivatyyppien liian pieni koko suhteessa esim. isoon rakennukseen. Asetetusta mittakaavasta huolimatta kuva piirretään aina luonnollisessa koossa.

Piirustusarkin ja mittakaavan asettaminen kannattaa tehdä heti kuvan aloituksen yhteydessä ennen kuin kuvaan on varsinaisesti piirretty mitään muuta.

Piirustusarkin ja mittakaavan asettaminen kannattaa tehdä heti kuvan aloituksen yhteydessä ennen kuin kuvaan on varsinaisesti piirretty mitään muuta.

Toimi näin:

  1. Luo uusi tiedosto valitsemalla Tiedosto > Uusi.
  2. Syötä dialogiin seuraavat asetukset:

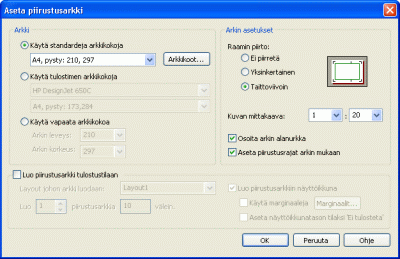

    1. Valitse Merkintä-välilehti > Merkinnät-ryhmä >  Piirustusarkki.
    2. Määritä seuraavat asetukset:
      • Arkki: A4, pysty: 210 x 297 (kohdassa käytä standardeja arkkikokoja)
      • Raamin piirto: Taittoviivoin
      • Mittakaava: 1:20
      • Valitse Osoita arkin alanurkka ja Aseta piirustusrajat arkin mukaan
    3. Paina OK, jolloin ohjelma luo asetusten mukaisen piirustusarkin kuvaan.
    4. Ohjelman kysyessä arkin sijoituspistettä, syötä komentoriville 300,0. Ohjelma luo kuvaan asetusten mukaisen piirustusarkin.
