Visualisointi-ikkuna

Tiedosto > Asetukset > Näytä Visualisointi-ikkuna

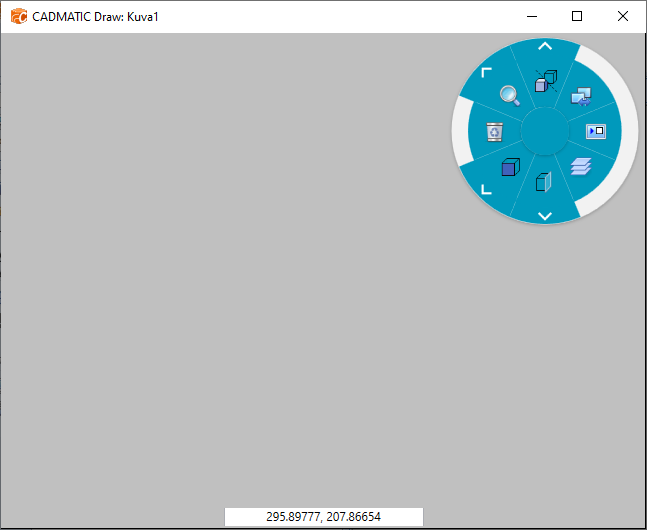

Visualisointi-ikkuna on erillinen kelluva näyttöikkuna, joka näyttää osaa piirtoalueesta.

Voit siirtää kelluvan ikkunan mihin näytön kohtaan tahansa, esimerkiksi toiselle näytölle.

Visualisointi-ikkuna on lähtökohtaisesti tarkoitettu 3D-geometrian tarkasteluun. Voit tehdä ikkunassa vain rajoitetusti toimintoja. Pääset visualisointi-ikkunan toimintoihin ikkunan oikean yläkulman pyöreästä työkalutoiminnosta.

Visualisointi-ikkunan tasojen tilat ovat erillään normaalien näyttöikkunoiden tiloista. Tämän ansiosta voit esimerkiksi samuttaa visualisointi-ikkunassa tasoja, jotka jäävät yhä näkyviin muissa näyttöikkunoissa.

Kun tallennat kuvatiedoston, ohjelma tallentaa visualisointi-ikkunan näkymän sen mukana.

Visualisointi-ikkunan oikean yläreunan valikko sisältää seuraavat toiminnot:

Varjostus päälle/pois – Aseta varjostus päälle/pois. Painikkeen yläpuolella oleva nuoli avaa luettelon varjotustiloista.

Vaihda tämä näkymä päänäyttöön – Vaihda visualisointi-ikkunan ja päänäytön näkymät.

Avaa tallennetut suunnittelunäkymät – Avaa suunnitelunäkymät-ikkuna.

Visualisointi-ikkunan tasot – Avaa tasolista, josta voi sytyttää/sammuttaa sekä vapauttaa/lukita visualisointi-ikkunan tasoja. Ei vaikuta päänäytön tasoihin.

Näkymän leikkausalueen asettaminen – Avaa valikkoon näkymän rajauksen asetukset.

Näkymän suunnan asettaminen – Avaa luettelo katselusuunnista.

Sulje visualisointi-ikkuna – Sulje visualisointi-ikkuna.

Zoomaustoiminnot – Avaa valikkoon luettelo zoomaustoiminnoista.
