Vie tilojen tiedot energialaskentaa varten

Layout-sovellus > Tilat-välilehti > Energialaskenta-ryhmä > Vie tiedot

Tällä toiminnolla voit siirtää tilojen tiedot kohteen projektitietoihin energialaskentaa varten.

Toiminto käy läpi kaikki pohjakuvaan ja projektiin piirtämäsi tilamääritykset ja siirtää tiedot energialaskentaa varten kuvan projektitietoihin. Projektitiedot on kirjattuna tiedostoon projektitiedot.ini. Tiedosto sijaitsee kuvan hakemistossa.

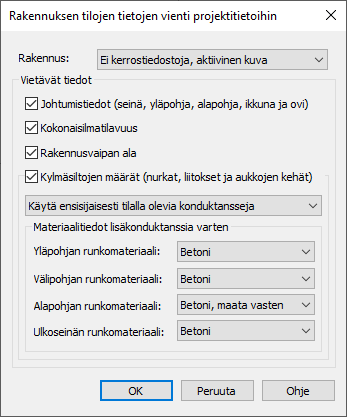

Voit valita, mitä tietoja tiloista viedään tiedostoon. Rakennuksen tilojen tietojen vienti projektitietoihin -dialogi avautuu.

Toimi näin:

1. Valitse, viedäänkö tilojen johtumistiedot projektitietoihin.

2. Valitse, viedäänkö tilojen kokonaisilmatilavuus projektitietoihin.

3. Valitse, viedäänkö rakennusvaipan ala projektitietoihin.

4. Valitse, viedäänkö kylmäsiltojen määrät projektitietoihin.

   Jos viedään, toimi näin:

   1. Valitse, käytetäänkö tiloille niissä jo olevia konduktansseja vai määritelläänkö konduktanssitiedot erikseen.

   2. Syötä rakenteiden materiaalitiedot lisäkonduktanssia varten (ylä-, ala- ja välipohja sekä seinämateriaali).

   Huom! Tiedoissa annetaan ainoastaan oletusrakenteet, joiden avulla lisäkonduktanssia lasketaan energialaskennassa. Jos kohteessa on useampia erilaisia rakenneliittymiä, voit korjata niiden tiedot varsinaisessa energialaskennassa.

   Kylmäsiltojen määrät lasketaan pohjakuvan perusteella, joten lasketut arvot eivät ole aivan tarkat verrattuna todelliseen.

   Laskentaperiaatteet

   Ulkoseinän ja yläpohjan liitos

   • Lasketaan tilan seinämäärityksistä ulkoseinien yhteismäärä metreinä.

   • Määrä lasketaan reunalinjan päätepisteiden mukaan. Laskentaan ei huomioida mahdollista liittyvän seinän aiheuttamaa seinän pidennystä.

   • Jos yläpohjan tyyppi on Ulkoilmaan rajoittuva yläpohja, käsitellään ulkoseinän pituus ulkoseinä-yläpohja -kylmäsillan pituutena.

   Ulkoseinän ja välipohjan liitos

   • Lasketaan tilan seinämäärityksistä ulkoseinien yhteismäärä metreinä.

   • Määrä lasketaan reunalinjan päätepisteiden mukaan. Laskentaan ei huomioida mahdollista liittyvän seinän aiheuttamaa seinän pidennystä.

   • Jos alapohjan tyyppi on Välipohja, käsitellään ulkoseinän pituus ulkoseinä-välipohja -kylmäsillan pituutena.

   Ulkoseinän ja alapohjan liitos

   • Lasketaan tilan seinämäärityksistä ulkoseinien yhteismäärä metreinä.

   • Määrä lasketaan reunalinjan päätepisteiden mukaan. Laskentaan ei huomioida mahdollista liittyvän seinän aiheuttamaa seinän pidennystä.

   • Jos alapohjan tyyppi on muu kuin Välipohja, käsitellään ulkoseinän pituus ulkoseinä-alapohja -kylmäsillan pituutena.

   Ulkoseinien ulkonurkkien määrä

   • Lasketaan tilan seinämäärityksistä ulkoseinien ulkonurkkien yhteismäärä metreinä.

   • Ulkonurkka tulkitaan silloin, kun tilan ulkoseinän seuraava linja on eri kulmassa kuin edellinen ja ne muodostavat ulkonurkan mukaisen kulman.

   • Ulkonurkkien määrä on lähestulkoon aina oikein, koska ulkonurkka muodostuu käytännössä aina saman tilan kahdesta seinälinjasta.

   Ulkoseinien sisänurkkien määrä

   • Lasketaan tilan seinämäärityksistä ulkoseinien sisänurkkien yhteismäärä metreinä.

   • Sisänurkka tulkitaan silloin, kun tilan ulkoseinän seuraava linja on eri kulmassa kuin edellinen sekä linjat muodostavat sisänurkan mukaisen kulman.

   • Kun sisänurkkia lasketaan, voi olla niin, että sisänurkkamäärä ei ole todellinen. Näin voi tapahtua, jos L-muotoisen rakennuksen nurkan sisänurkan kohdalla muuttuu myös tila.

     Näytä/piilota esimerkki

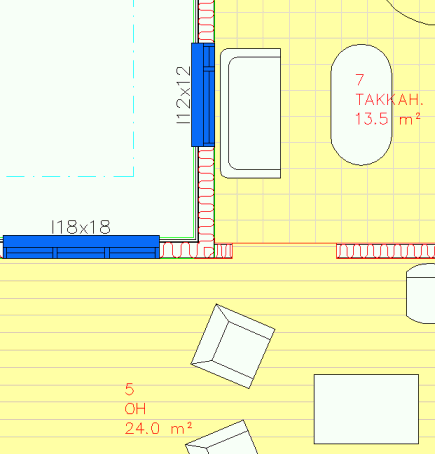

     Jos olohuoneen tilamääritys kääntyisi nurkan yli, huomioitaisiin sisänurkka automaattisesti laskennassa.

   Ulkoseinien aukkojen kehät

   • Lasketaan tilan ulkoseinälinjoissa olevien aukkojen kehän pituuksien yhteismäärä metreinä.

   • Tilanne, jossa sisänurkkaan rajoittuu kaksi erilaista tilaa, jää laskematta. Näissä tilanteissa voit tehdä korjauksia varsinaisessa energialaskennassa.



   Jos olohuoneen tilamääritys kääntyisi nurkan yli, huomioitaisiin sisänurkka automaattisesti laskennassa.

5. Napsauta OK-painiketta.
