Generoi tilojen 3D

Layout-sovellus > Tilat-välilehti > Lisää-ryhmä > Päivitä-valikko > Generoi 3D

  • 3D-malli, TILA_3D

Tällä toiminnolla voit generoida tilasta 3D-mallin. Yhden tilan geometriaa voit myös tarkastellaTila -dialogin Geometria sivulla, ks.

3D-malliin generoidaan seinät ja aukot tilan antamiesi tietojen mukaan.

Toimi näin:

  1. Valitse tilat, joista haluat luoda 3D-mallin.

  2. Paina Enter-näppäintä tai hiiren oikeaa painiketta.

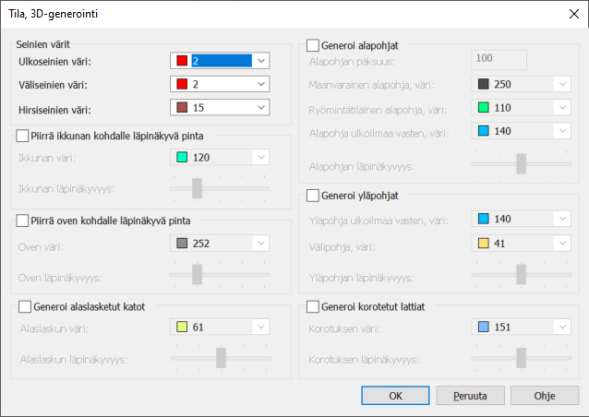

    Voit muuttaa Tila, 3D-generointi -dialogissa generoitavien osien värejä, jolloin näet 3D-mallista, onko kaikki tiedot määritelty tiloille oikein.

  3. Valitse väri tilan ulkoseinille.

  4. Valitse väri tilan väliseinille.

  5. Valitse väri tilan hirsiseinille.

  6. Jos haluat generoida ikkuna-aukkoon läpinäkyvän 3D-pinnan, toimi näin:

    1. Valitse Piirrä ikkunan kohdalle läpinäkyvä pinta.

    2. Valitse ikkunoiden väri.

    3. Valitse lasien läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

  7. Jos haluat generoida oviaukkoon läpinäkyvän 3D-pinnan, toimi näin:

    1. Valitse Piirrä oven kohdalle läpinäkyvä pinta.

    2. Valitse ovien väri.

    3. Valitse ovien läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

  8. Jos haluat generoida alaslasketut katot kolmiulotteisiksi, toimi näin:

    1. Valitse Generoi alaslasketut katot.

    2. Valitse alaslaskujen väri.

    3. Valitse alaslaskujen läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

  9. Jos haluat generoida valittujen tilojen alapohjat kolmiulotteisiksi, toimi näin:

    1. Valitse Generoi alapohjat.

    2. Syötä alapohjan paksuus. Arvolla 0 piirretään vain taso alapohjien kohdalle.

    3. Valitse eri alapohjarakenteiden värit.

    4. Valitse alapohjien läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

  10. Jos haluat generoida valittujen tilojen yläpohjat kolmiulotteisiksi, toimi näin:

    1. Valitse Generoi yläpohjat.

    2. Valitse ylä- ja välipohjien väri.

    3. Valitse välipohjien läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

    Kerrosten väliin ei generoida alapohjia, joiden tyypiksi on valittu välipohja, jottei generoitaisi turhaan päällekkäisiä tasoja.

  11. Jos haluat generoida korotetut lattiat kolmiulotteisiksi, toimi näin:

    1. Valitse Generoi korotetut lattiat.

    2. Valitse korotusten väri.

    3. Valitse korotusten läpinäkyvyysaste (0 = täysin läpinäkymätön, 100 = täysin läpinäkyvä).

  12. Napsauta OK-painiketta.
