Luetteloiden luonti

Oletustiedostot ja niiden muokkaus

Schematics-sovellus > Toiminnot-välilehti > Luettelot-ryhmä > Luetteloiden asetukset

Oletuksilla voidaan vaikuttaa luetteloiden sisältöön: Mitä haetaan ja missä järjestyksessä. Perusoletukset voidaan kopioida käytössä olevaan projektiin, ja sen jälkeen muokata oletukset sopiviksi kyseiselle projektille. Nimitys, tekniset tiedot (automaatiolaite-luettelo) ja Hankkii/asentaa -kentille on positiokohtaisesti omat oletukset.

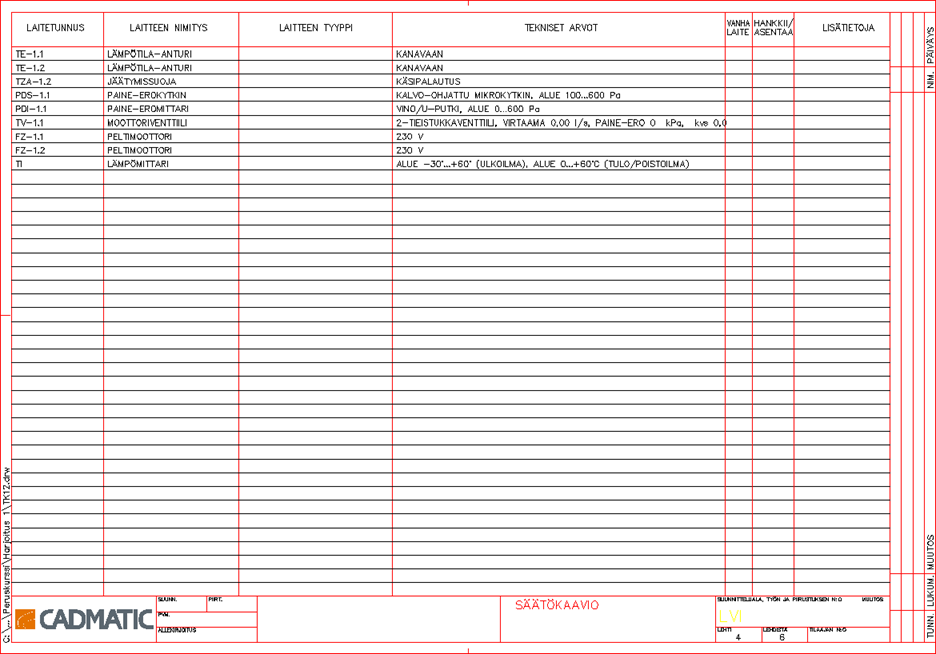

Automaatiolaiteluettelo

Toiminto hakee automaattisesti kaaviosta kaikki positiot ja tekee niistä automaatiolaiteluettelon. Luetteloon tulee ainoastaan ne positiot, joiden kirjaintunnus löytyy oletus-tiedostosta kohdasta Automaatio.

Positiot ja kenttien tiedot päivittyvät kuvan laitteiden attribuuteista. Positio- ja laitetiedot –toiminnolla täytetään laitteille luetteloon tulevat tiedot.

  1. Napsauta Toiminnot-välilehden Luettelot-ryhmän Automaatiolaiteluettelo -nappia.

Jos kaaviossa tietoja muutetaan, ajetaan luettelon luonti uudestaan, jolloin tiedot luetteloon päivittyvät kaavion laitteiden mukaisiksi.

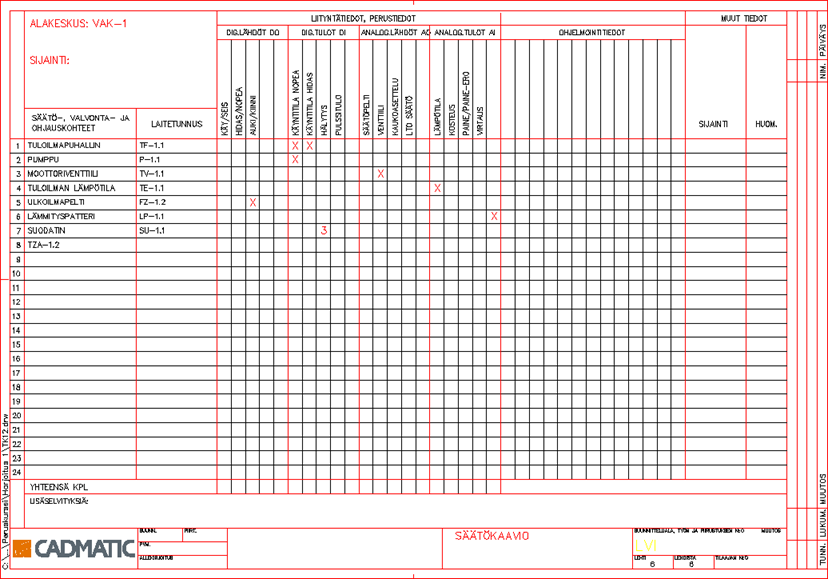

 Pisteluettelo

  1. Napsauta Toiminnot-välilehden Luettelot-ryhmän Pisteluettelo -nappia. Pisteluettelo luodaan täydellisenä kaavion tietojen pohjalta, jotka DDC-yhteyksien määrityksessä on tehty.

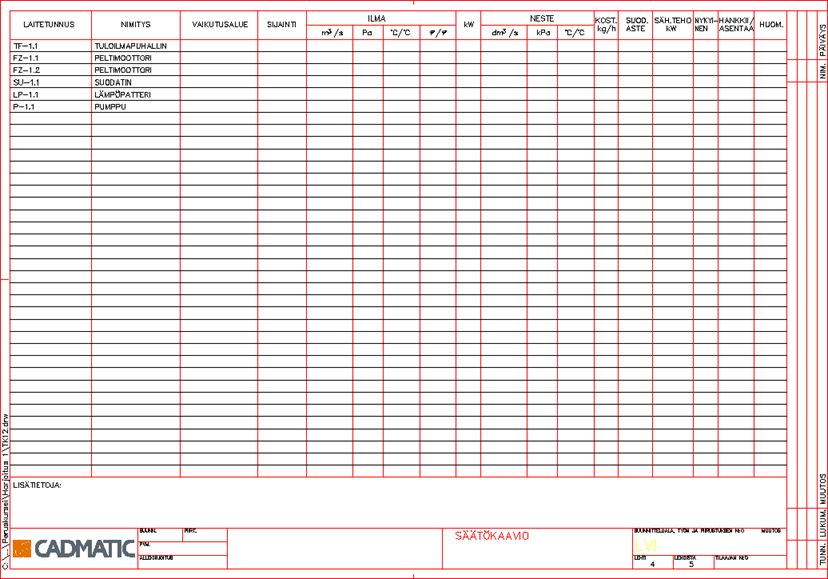

LVI-laiteluettelo

Toiminto hakee automaattisesti kaaviosta kaikki positiot ja tekee niistä LVI-laiteluettelon. Luetteloon tulee ainoastaan ne positiot, joiden kirjaintunnus löytyy Luetteloiden asetuksien kohdasta LVI(S).

  1. Napsauta Toiminnot-välilehden Luettelot-ryhmän LVI(S)_laiteluettelo -nappia.
