Säätökaavion luonti

Harjoituksessa tehdään IV-säätökaavio. Aloitetaan luomalla uusi säätökaavio.

Toimi näin:

1. Paina päätyökaluriviltä Uusi LVI-kuva -painiketta.

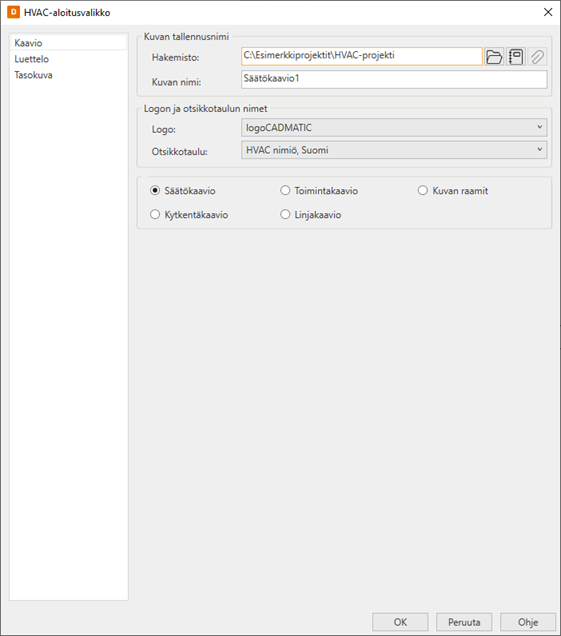

2. Valitaan HVAC-aloitusvalikosta Kaavio.



3. Valitse projektin hakemisto -painikkeella tai -painikkeella jos jokin projektin kuva on jo auki ja aktiivisena.

4. Anna kaaviolle nimi.

5. Valitse kaaviotyypiksi Säätökaavio.

6. Valitse Ei mallikaaviota.



7. Valitse tyypiksi DDC, kieleksi Suomi ja arkkikooksi A3.

Toiminnon lopuksi luotu kuva aukeaa.
