Yhteydet alakeskukseen

  1. Napsauta Toiminnot-välilehden Liitynnät-nappia.

  2. Osoita kuvasta hiiren vasemmalla painikkeella Peltiä.

  3. Syötä näytölle aukeavaan dialogiin laitteen positio FZ-1.1 ja valitse OK.

  4. Osoita position paikka hiiren vasemmalla painikkeella pellin alapuolelle.

  5. Näytölle aukeavasta valikosta toimilaitteeksi valitaan Sulkeutuva apuenergian hävitessä.

Puhaltimilla ja pelleillä toiminto asettaa toimilaitteen (pelleillä valitaan toimilaitteen tyyppi) automaattisesti. Muilla laitteilla toimilaite asetetaan kuvaan etukäteen haluttuun suuntaan.

  1. Valitse dialogiin ao. esimerkin mukaiset määritykset ja valitse OK. Kokonaisuus piirtyy valmiiksi liittimiä myöten.

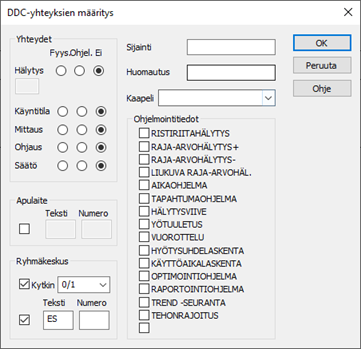

  1. Toista sama toiselle pellille, mutta valitse toimilaitteeksi automaattikäyttö. DDC-yhteyksien määritys -dialogissa laita rasti kohtaan Ohjaus/Fyys. Valitse OK.

Viestiviiva piirtyy ensimmäiseksi tekemämme viestiviivan päälle, joten sitä on siirrettävä.

  1. Valitse siirrettävä viestiviiva ja napsauta hiiren oikeaa painikketta. Avautuvasta listasta valitse Siirrä linkit. Viestiviiva aktivoituu ja toiminto kysyy kohdistuspistettä. Osoita kohdistuspiste hiiren vasemmalla painikkeella viivan päällä ja siirrä viestiviivaa oikealle niin, ettei se ole enää toisen pellin päällä. Kun viestiviiva on sopivalla kohdalla, niin napsauta hiiren vasenta painiketta.

Viestilinja jää irti laitteesta joten se on paikattava.

  1. Avaa Toiminnot-välilehdeltä Piirrä-ryhmästä Kanava/putki -pudotusvalikko auki ja valitse sieltä Viestilinja (pistesnap aloituksessa) -toiminto. Osoita viestiviivan alkupiste Pellin toimilaitteen oikeapuoleiseen reunaan ja napsauta hiiren vasenta painiketta. Osoita viestiviivan loppupiste siirretyn viestiviivan kohdalla hiiren vasemmalla painikkeella ja lopeta viestiviivan piirto hiiren oikeanpuoleisella painikkeella. Aktivoi siirretty viestiviiva hiiren vasemmalla painikkeella ja napsauta hiiren vasemmalla painikkeella viivan alapäässä olevaa keltaista neliötä. Neliö muuttuu punaiseksi (tartuntamuokkaus). Napsauta hiiren vasemmalla painikkeella uuden viestiviivan päätä,  jolloin se yhdistyy. Paina Esc –näppäintä, jotta saat tartuntamuokkauksen pois päältä.

  2. Määrittele loput laitteiden yhteydet alakeskukseen mallin mukaan.

Huom! Kun osoitetaan määritettävää laitetta, niin osoitetaan aina itse laitetta, ei toimilaitetta.
