Tilojen ja ilmamäärien määritys

Uudessa projektissa tulee aluksi määrittää tila-projektitiedot. Jos projektissa tarvitaan tiloja vain IV-mitoitusta (ilmamäärien suunnittelu ja äänilaskenta) varten, voidaan tilojen projektitiedot hyväksyä muokkaamatta. Tällöin rakenteiksi projektin tiloihin tulee oletusrakenteet.

IV-mitoituksessa tiloista luetaan pinta-ala, tilavuus ja ilmamäärät. Ikkunoilla tai esim. ulkoseinien rakenteilla ei ole merkitystä IV-mitoituksessa. Jos samasta projektista lasketaan lämpöhäviöt voidaan käyttää samoja tiloja myös IV-mitoitukseen.

  1. Avataan Tila -välilehti.

  1. Avataan tilojen projektitiedot ja hyväksytään oletukset dialogin OK nappia painamalla.

Tehdään projektiin ensimmäinen tila pohjakuvan vasemman ylänurkan makuuhuoneeseen.

  1. Käynnistetään Määritä suorakaidetila, painetaan OK.

  2. Osoitetaan makuuhuoneen vasen ylänurkka sisäpuolelta, toiseksi nurkkapisteeksi osoitetaan oikea alanurkka.

  3. Tila dialogiin valitaan Tilan nimitys -> MH, Tilan korkeudeksi tasakorkuinen 2600.

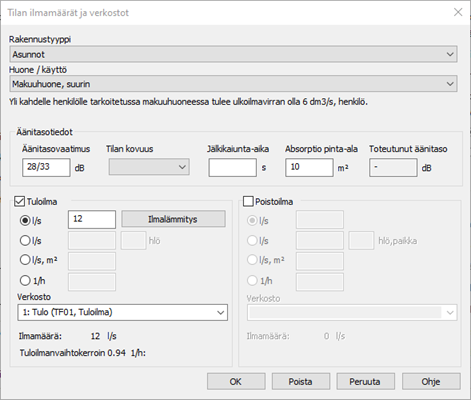

  4. Määritetään tiloihin ilmamäärät Ilmatiedot kohdan Aseta/muokkaa tilan HVAC-ilmatiedot -painikkeella. Tilan ilmamäärät ja verkostot -dialogiin tehdään seuraavat valinnat ja hyväksytään OK (Rakennustyyppi: Asuinrakennukset, Huone: Asuintila: Asuinhuone. Tuloilma l/s -> 6 2 hlö, Verkosto TULO-1. Poistoilmaa ei määritetä):

  5. Vaihdetaan Asetukset välilehti ja laitetaan valinta kohtaan Merkitse HVAC-sovelluksen tekstit kuvaan. Tarkistetaan myös, ettei valintaa ole kohdissa Piirrä tilaan väritäyttö ja Piirrä tilaan taustakuvio, poistetaan valinnat tarvittaessa. (seuraavaa tilaa luotaessa ovat valitut asetukset oletuksena)

  1. Hyväksytään Tila -dialogi OK napilla (seuraavaa tilaa luotaessa ovat valitut asetukset oletuksena) ja osoitetaan tekstien paikka kuvasta.

Tehdään seuraavaksi yksi tila saman asunnon keittiöstä, olohuoneesta ja eteisestä.

  1. Käynnistetään Määritä vapaamuotoinen tila. Hyväksytään dialogi OK-napista.

  2. Osoitetaan tilan seinälinjan nurkkapisteet kiertämällä, ensin vasen ylänurkka, oikea ylänurkka, jne. tilan muodot huomioon ottaen. Kun kaikki nurkat on näytetty, hyväksytään valinnat painamalla hiiren oikean puoleista nappia. (Huom. ensimmäinen ja viimeinen piste ei ole sama, eli lopetetaan pisteiden näyttäminen edelliseen viereiseen nurkaan.)

  3. Tila dialogiin kirjoitetaan tilan nimitys K+ET+OH. Tilan korkeus ja lämpöhäviötiedot samat kuin edellä. Lisätään ilmamäärätiedot kuten edellä kohdassa 6. Hyväksytään OK painikkeella valinnat ja lisätään teksti kuvaan.

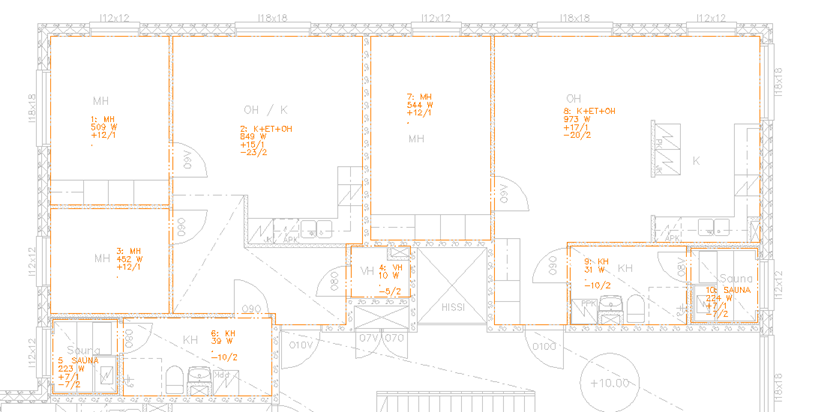

  4. Määritetään edellä mainituilla tavoilla asunnon loput tilat ja myös oikean puoleisen asunnon tilat. Määritetään kerroksen muihin tiloihin ilmamäärät alla olevan kuvan mukaisesti:

Tiloja voidaan tarvittaessa kopioida ja peilata Draw:n toiminnoilla.

Koska seuraavassa kerroksessa on samanlaiset huoneistot, voidaan asuntojen tilat kopioida seuraavaan kerrokseen leikepöydän avulla.

  1. Valitaan alasvetovalikosta Muokkaus -> Kopioi leikepöydälle (tai Ctrl +C).

  2. Valitaan kuvasta asuntojen tilat (valitaan hiirellä ikkuna-valinnalla kaikki tilat), hyväksytään valinta painamalla hiiren oikean puoleista painiketta.

  3. Komentorivillä kysytään kohdistuspistettä, kirjoitetaan 0,0,0 ja painetaan enter.

  4. Siirrytään ylemmän kerroksen kuvaan painamalla Projektipuun työkaluriviltä -Kerros +1 -kuvaketta.

  5. Valitaan alasvetovalikosta Muokkaus -> Liitä leikepöydältä (tai Ctrl +V).

  6. Sijoituspisteeksi kirjoitetaan 0,0,0 ja painetaan enter. Hyväksytään kokokerroin 1 ja kulma 0 painamalla enteriä.

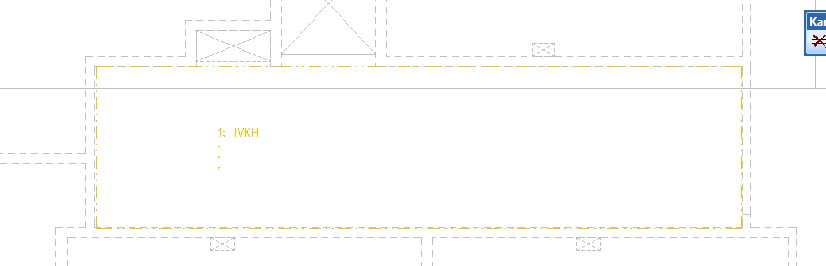

  7. Luodaan ylimpään (vesikatto) kerrokseen tila IV-konehuonetta varten. Määritetään IV-konehuoneeseen ilmamäärät seuraavilla valinnoilla: Rakennustyyppi: Asuinkerrostalojen yhteistilat, Huone/käyttö: Varastot. Tuloilma l/s -> 6 l/s, Verkosto TULO-1. Poistoilma l/s -> -6 l/s, Verkosto POISTO-1.

Huom! Ilmamäärien oletuskertoimet ovat Talotekniikka-infon oppaiden (Opas asuinrakennusten ilmanvaihdon mitoitukseen ja Opas ilmanvaihdon mitoitukseen muissa kuin asuinrakennuksissa) mukaisia vähimmäisvaatimuksia. Ilmamäärät valitaan aina tapauskohtaisesti.

Huom! Standardin SFS 5907 mukaisesti rakennukset on jaettu akustisiin luokkiin A, B, C ja D, joista luokka A on vaativin ja luokka D lievin. Yleinen käytettävä laatuluokitus on B. Muille tiloille voidaan käyttää absorptioalan määritykseen Tilan kovuutta (vaimennettu, normaali tai kova). Absorptio pinta-ala vaikuttaa tilan äänilaskennan huonevaimennukseen. Huonevaimennuksella voi olla suuri vaikutus huoneen äänitasoon.
