Tasapainotus

Verkosto voidaan tasapainottaa samalla kun verkosto mitoitetaan. Viimeistään tasapainotus kannattaa tehdä silloin, kun verkosto on muuten valmis.

  1. Valitaan IV-mitoitus -toiminto.

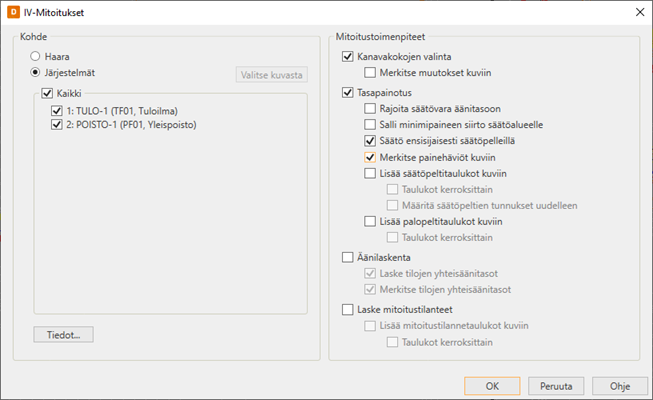

  1. Valitaan tasapainoitettavat verkostot ja tasapainotuksen asetukset sekä tasapainotetaan valitut verkostot OK-napilla.

  1. Kerroksissa, joissa on säätöpeltejä -> osoitetaan säätöpeltitaulukon sijainti kuvassa.

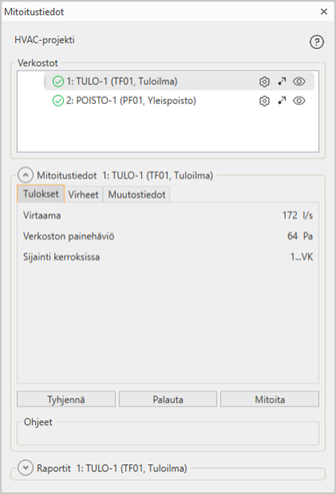

Lopuksi aukeaa Mitoitustiedot ikkuna, jossa esitetään mitoitustulokset ja mahdolliset virheet sekä raportit.

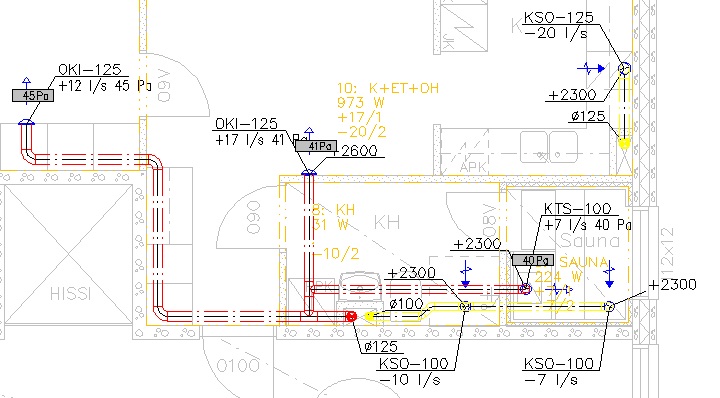

Kokonaispainehäviö tallennetaan ko. verkoston asetuksiin. Kerroskuvissa voidaan (Merkitse painetasot kuviin -valinnalla) tasapainotuksen jälkeen esittää tasapainotetun verkoston päätelaitteiden ja säätöpeltien tarvitsemat painehäviöt tasapainon saavuttamiseksi.
