Tilojen määritys ja lämpöhäviöt

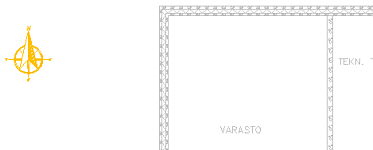

Lisätään ensimmäiseksi kellarikerroksen kuvaan pohjoisnuoli.

  1. Lisätään kuvaan pohjoisnuoli. Tässä projektissa määritetään pohjoinen ylöspäin.

Tehdään projektiin tilat. Aloitetaan kellarikerroksesta vasemman alanurkan Makuuhuoneesta.

  1. Käynnistetään Suorakaidetila-toiminto, valitaan seinätyypiksi ulkoseinä ja painetaan OK.

  2. Osoitetaan tilan nurkkapisteeksi makuuhuoneen vasen ylänurkka ja toiseksi nurkkapisteeksi oikea alanurkka. (Tilat määritetään sisäpintojen mukaan)

  3. Tila dialogiin valitaan Tilan nimitys -> MH, Tilan korkeudeksi tasakorkuinen 2600.

  4. Tilan yläpohja Välipohja ja tilan alapohja on maanvarainen.

  5. Tila dialogissa laitetaan valinta kohtaan Laske lämpöhäviö.

  6. Ilmatiedot -kohtaan tuloilmamääräksi 12 l/s.

  7. Sisälämpötilaksi 21 astetta ja Tuloilmanlämpötilaksi 18 astetta.

  8. Laitetaan valinta kohtaan vuotoilma ja asetetaan q50 luvuksi 2 ja x-kertoimeksi 20, 3-4 kerrosta.

  9. Vaihdetaan Asetukset välilehti ja laitetaan valinta kohtaan Merkitse HVAC-sovelluksen tekstit kuvaan. Tarkistetaan myös, ettei valintaa ole kohdissa Piirrä tilaan väritäyttö ja Piirrä tilaan taustakuvio, poistetaan valinnat tarvittaessa. (seuraavaa tilaa luotaessa ovat valitut asetukset oletuksena)

  10. Hyväksytään Tila-dialogi OK :lla ja osoitetaan tilan tekstien paikka kuvasta.

Seuraavaksi muokataan tehdylle tilalle oikeat seinätyypit ja lisätään ikkunat. Tilan kaikki seinät määritettiin ulkoseininä, muutetaan nyt väliseinät väliseiniksi.

  1. Käynnistetään Valitut seinät-toiminto ja osoitetaan edellä määritetyn tilan sisäseinälinjoja.

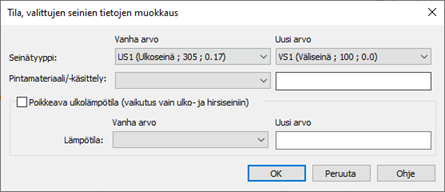

  2. Määritetään valittujen seinien vanha ja uusi arvo:

Seuraavaksi määritetään tilaan aukot, joita ko. tilassa on kaksi ikkunaa

  1. Käynnistetään Lisää aukko -toiminto. Osoitetaan tilan ulkoseinälinjaa, jossa on 12x12 ikkuna.

  2. Osoitetaan ikkunan alku- ja loppupiste hiiren vasenta nappia painamalla (Snap kannattaa olla päällä).

  3. Tila, Aukko -dialogista valitaan kohta ikkuna ja ikkunatyypiksi ikkuna, jonka U-arvo on 1.0.

  4. Aukon korkeus -kohtaan kirjoitetaan ikkunan korkeus 1200. Hyväksytään dialogi OK:lla.

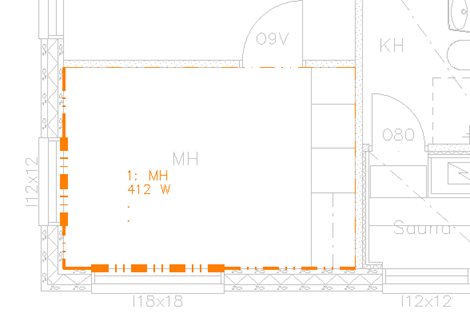

  5. Määritetään toisella seinällä oleva ikkuna em. tavalla, huomaa että ikkunan korkeus on nyt 1800.

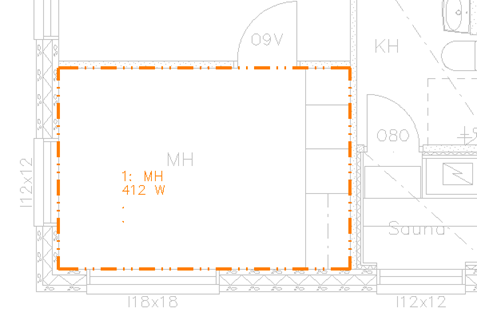

Tila on määritetty, tilan lämpöhäviöksi saatiin 412 W. Tilan kaikkia määrityksiä voidaan muokata jälkeenpäin.

Tehdään seuraavaksi yksi tila saman asunnon keittiöstä, olohuoneesta ja eteisestä.

  1. Käynnistetään Vapaamuotoinen tila-toiminto. (Koska tilaan tulee enemmän väliseiniä, kannattaa seinätyypiksi valita väliseinä.) Hyväksytään valinta OK:lla.

  2. Osoitetaan tilan seinälinjan nurkkapisteet kiertämällä, ensin vasen ylänurkka, oikea ylänurkka, jne. tilan muodot huomioon ottaen. Kun kaikki nurkat on näytetty, hyväksytään valinnat painamalla hiiren oikean puoleista nappia.

  3. Tila dialogiin valitaan/kirjoitetaan tilan nimitys K+ET+OH. Tilan korkeus ja lämpöhäviötiedot samat kuin edellä. OK ja osoitetaan tekstien paikka kuvasta.

Tilan pohjoisseinä on osaksi ulkoseinää ja sisäseinää. Jaetaan pohjoisseinä kahdeksi seinäksi Jaa seinälinja -toiminnolla.

Huom! Samaan seinälinjaan voi näyttää useamman pisteen myös vapaa muotoisen tilan määrityksessä. Tällöin ei seinälinjaa tarvitse jakaa jälkeenpäin.

  1. Käynnistetään Jaa seinälinja-toiminto ja osoitetaan tilan pohjoisseinää. Osoitetaan seinältä piste, jossa ulkoseinä loppuu ja väliseinä alkaa.

  2. Määritetään ulkoseinät ulkoseiniksi Valitut seinät-toiminnolla ja lisätään aukot (ikkunat).

Tiloja voidaan kopioida Draw:n kopioi toiminnolla ja leikepöydän kautta toisiin kuviin.

  1. Tehdään kellarikerrokseen loput tilat. Käytä tarvittaessa apuna kopioi toimintoa. Saunoissa ja kylpyhuoneissa käytetään 24C sisälämpötilaa ja tilan korkeutena 2400 mm. Varastoissa käytetään 18C sisälämpötilaa, korkeutena 2600mm ja tuloilman lämpötilana -26C.

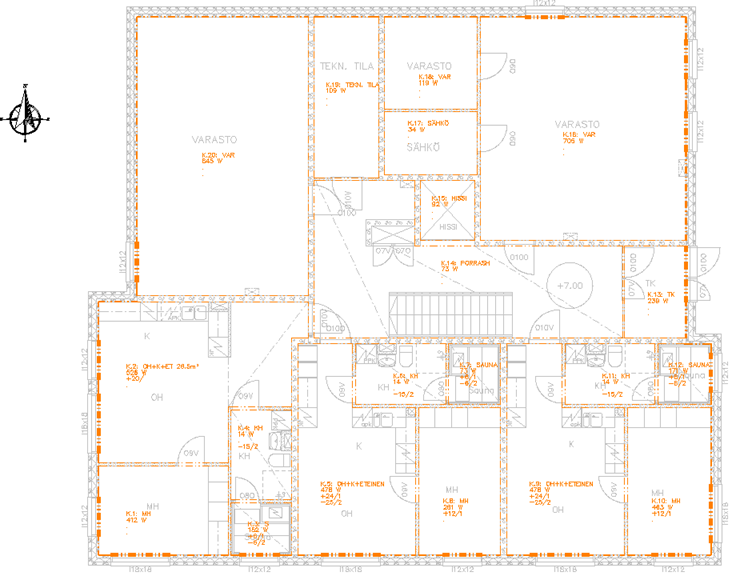

Kuvassa kellarikerroksen tilat valmiina.

Kopioidaan Pohjoisnuoli ja asuntojen tilat seuraavaan kerrokseen leikepöydän kautta.

  1. Valitaan alasvetovalikosta Muokkaus -> Kopioi leikepöydälle (Ctrl + C).

  2. Valitaan kuvasta pohjoisnuoli ja asuntojen tilat (valitaan hiirellä ikkunan avulla tilat ja klikkaamalla pohjoisnuoli), hyväksytään valinta painamalla hiiren oikean puoleista nappia.

  3. Komentorivillä kysytään kohdistuspistettä, kirjoitetaan 0,0,0 ja painetaan enter.

  4. Siirrytään ylemmän kerroksen kuvaan painamalla Projektipuusta Kerros ylöspäin -painiketta,

  5. Valitaan alasvetovalikosta Muokkaus -> Liitä leikepöydältä (Ctrl + V).

  6. Sijoituspisteeksi kirjoitetaan 0,0,0 ja painetaan enter. Hyväksytään kokokerroin 1 ja kulma 0 painamalla enteriä.

Tiloissa on ylimääräisenä lämpöhäviönä alapohjan häviöt. Muokataan tilojen alapohjat välipohjiksi.

  1. Käynnistetään Seinä-, ylä- ja alapohjatietoja -toiminto ja valitaan kaikki tilat.

  2. Valitaan tilan alapohjatyypin vanhaksi arvoksi Maanvarainen ja uudeksi arvoksi Välipohja ja painetaan ok.

  3. Tehdään kerroksen loput tilat. Tilojen projektiasetuksista kannattaa muuttaa oletus alapohjaksi välipohja (uuden tilan luonti ehdottaa alapohjaksi silloin välipohjaa).

  4. Kopioidaan kaikki kerroksen tilat ja pohjoisnuoli seuraavaan kerrokseen leikepöydän avulla.

  5. Muokataan ylimmän kerroksen tiloihin yläpohjaksi Ulkoilmaa vasten.

Projektin tilat ja lämpöhäviöt on nyt määritetty.

Huom! Samat tilat toimivat myös IV-mitoituksessa.
