Patterit ja putket

  1. Siirrytään 2. kerroksen kuvaan, LVI_HARJ-2kerros.drw.

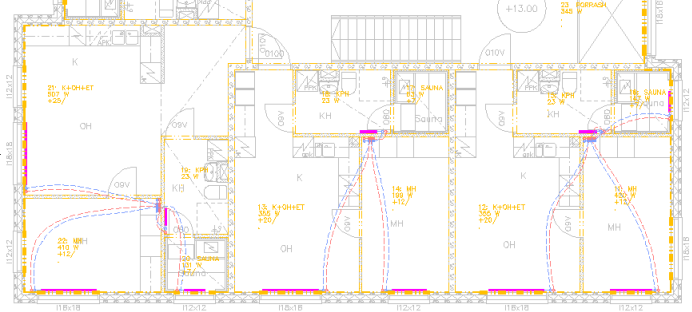

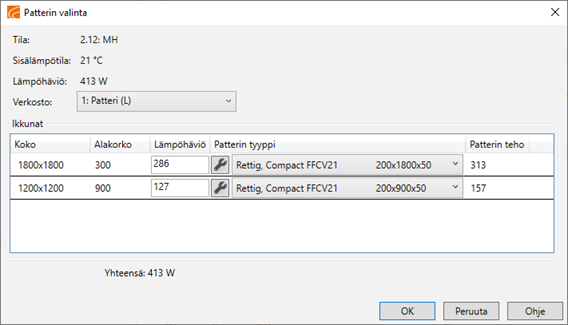

  2. Valitaan huoneisiin patterit Lämpöpatterit tai Automaattinen patterin valinta (Premium) -toiminnoilla. Vasemman alakulman makuuhuoneeseen esim. seuraavat patterit:

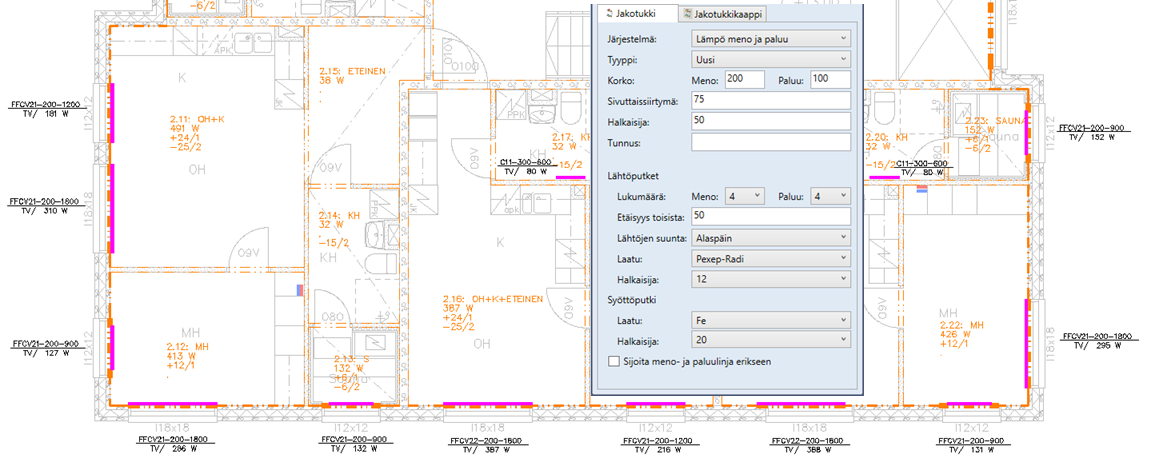

  3. Lisätään jakotukit MH:n kaappeihin (Putkituotteet > Jakotukki) alla olevien kuvien mukaisesti.

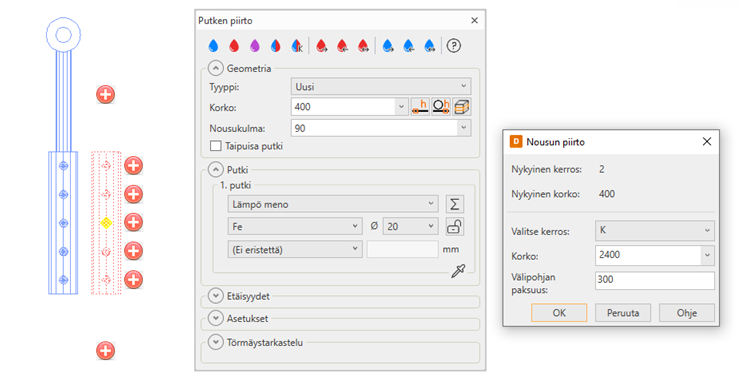

  1. Kytketään jakotukit. Valitaan ensin paluupuolen jakotukki ja aloitetaan putken piirto jakotukin pään plus-kahvasta. Plus-kahvasta käynnistyy putken piirto. Piirretään putkea vähintään 50mm vaakasuoraan ja tämän jälkeen valitaan Putken piirto -ikkunasta kerroksen vaihto (kerrokseksi K, koroksi 2400 ja valipohjan paksuudeksi 300mm ja OK) . Toistetaan sama menoputkelle:



  1.  Kytketään vastaavasti kaikki jakotukit.

  2. Piirretään kuva mukaisesti kytkentäjohdot lattiaan.

Patterien kytkentä onnistuu parhaiten piirtämällä ensin pattereille nousut Patterin kytkentä -toiminnolla. Ja sitten yhdistämällä nousut jakotukkiin putken piirrolla.

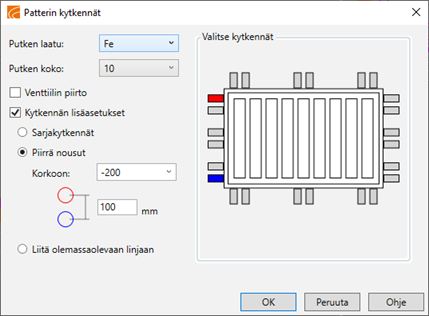

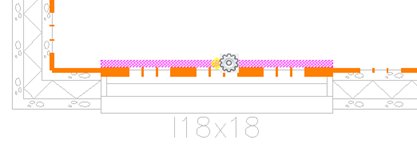

Nousujen piirto onnistuu helposti valitsemallan kuvasta patteri ja klikkaamalla tartuntamuokkauksen ratas-kuvaketta, jolloin aukeaa patterin kytkentä -dialogi. Kytkennän lisäasetuksien Piirrä nousut -valinnalla voidaan määrittää nousujen korko ja etäisyys toisistaan. Nousujen paikka näytetään kuvasta siten, että osoitetaan lähinnä patteria olevan nousun paikka.

Patterit, putket ja jakotukit voidaan kopioida 1. kerroksen kuvaan leikepöydän kautta. Patterit tulee muokata tai/ja vaihtaa 1. kerroksessa, koska lämpöhäviöt ovat pienempiä (ei yläpohjaa).

Kopiointi leikepöydän kautta:

  1. -asetusryhmät, valitaan Lämpö + jäähdytys, TULOSTUS ja painetaan Näytä nappia (Tila -tasot sammuu).

  2. Painetaan näppäimistöltä ctrl + c, valitaan kaikki elementit vetämällä hiirellä ikkuna koko kuvan yli.

  3. Poistetaan valinnasta läpinousut klikkaamalla läpinousuja hiiren vasemmalla napilla. Kun valittuna on pelkästään patterit, jakotukit ja putkisto jakotukeille painetaan hiiren oikean puoleista nappia.

  4. Kohdistuspisteeksi kirjoitetaan näppäimistöltä 0,0,0 painetaan enter.

  5. Siirrytään 1. kerroksen kuvaan ja painetaan näppäimistöltä ctrl + v, sijoituspiste 0,0,0 painetaan enter 3 kertaa(hyväksytään sijoituspiste, kulma ja kokokerroin).

  6. Siirrytään kellarikerroksen kuvaan ja tuodaan leikepöydän kautta patterit ja putket myös kellarikerrokseen.

Muutetaan patterit vastaamaan 1. kerroksen ja kellarikerroksen tehoja:

  1. Patterin muokkauksella (valitaan yksi tai useampi samanlainen patteri ja muokataan HVAC-muokkaus ikkunassa patterit vastaamaan kerroksen lämpöhäviöitä).

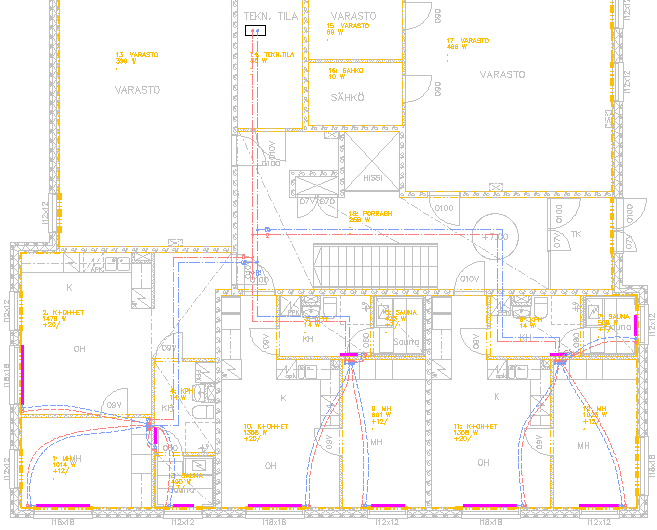

  2. Siirrytään kellarikerroksen kuvaan ja piirretään kellarikerrokseen tuoduista nousuista runkoputket tekniseen tilaan.

  3. Liitetään 1. ja kellarikerroksen jakotukit kerroksiin tuotuihin nousuihin.

  4. Lisätään haaroihin linjasäätöventtiilit Putkituotteet - työkaluvalikosta.
