Tilojen jakaminen piireille
Tila-elementti voidaan jakaa useampaan osaan. Näitä osia voidaan käyttää piirien mitoituksessa.
Jakaminen käynnistetään valitsemalla tila-elementti kuvasta klikkaamalla hiiren vasemmalla napilla tila valituksi. Hiiren oikean puoleista nappia painamalla esiin tulee lista, josta valitaan Jaa lämpöhäviö LL-piireille.

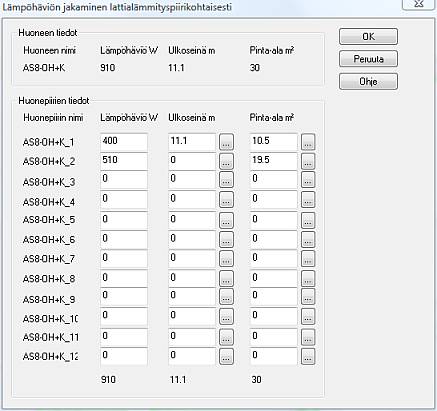

Dialogissa jaetaan tila haluttuihin osiin.
Jotta jako onnistuu, tulee jaettujen lämpöhäviöiden, ulkoseinän ja pinta-ala mittojen summa olla yhtä suuret kuin alkuperäiset luvut. Tätä varten on toiminto Jaa loput seuraavaan vapaaseen piirin -nappi.
Ulkoseinän mittaa tila-elementissä käytetään piirin mitoituksessa apuna laskemaan reuna-alueen putkipituutta, silloin kun samassa piirissä on reuna ja sisäaluetta.

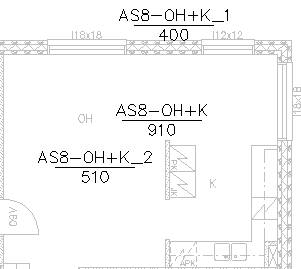

Jaetut tilat näkyvät kuvassa _1, _2 jne. päätteisinä.
Piiriä jaettaessa tulee huomioida neliölle tuleva tehon määrä. Lattialämmityksestä saatava teho/m² on rajallinen.
