Verkoston mitoitus

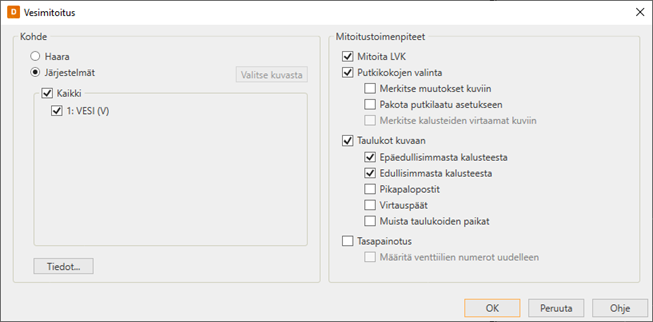

1. Käynnistetään mitoitus toiminto Vesi ja viemäri -välilehdeltä. Mitoituksen voi suorittaa mistä tahansa projektin kuvasta. Minimissään mitoitus laskee verkoston virtaamat. Lisäksi voidaan mitoituksessa valita putkikoot sekä tasapainottaa LVK-verkosto.



2. Mitoituksen lopuksi asennetaan asetuksissa valitut taulukot kuvaan.

3. Tulokset esitetään Mitoitustiedot -ikkunassa. Verkosto -välilehdellä esitetään tulokset ja tulokset on mahdollista lisätä kuvaan tai leikepöydälle taulukkomuodossa, kun mitoitus on mennyt ilman virheitä läpi ja verkosto on yhtenäinen.



4. kuvakkeella verkoston tai verkoston osan voi korostaa kuvasta.

5. Tyhjennä-painikkeella tyhjennetään kuvasta mitoituksen lisäämät virhe- ja varoitusmerkinnät. Palauta-painikkeella voidaan palauttaa projekti mitoitusta edeltävään tilaan ja Mitoita-painikkeella voidaan uusia mitoitus samoilla asetuksilla.

6. Mitoitusasetuksista ja laskennasta löytyy lisätietoa Mitoitustiedot -ikkunan -painikkeesta.

Virheet

Virheet näytetään Mitoitustulokset ikkunan Virheet -välilehdellä. Listaa on mahdollista järjestää eri sarakkeiden mukaan klikkaamalla halutun sarakkeen otsikkoa. Valitsemalla listasta jokin virhe zoomataan kyseiseen virheeseen kuvassa ja näytetään virheen kuvaus ja korjausohjeet.

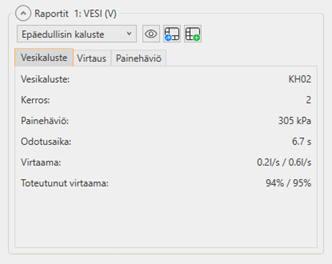

Raportit -osiossa mitoituksen tuloksia voidaan tarkastella tarkemmin. Valitsemalla pudotuslistasta sopiva vaihtoehto, voidaan verkostosta hakea esim. epäedullisin kaluste ja tutkia sen tietoja Vesikaluste, Virtaus ja Painehäviö -välilehdillä.

Huom! Mitoitus voidaan tehdä uudelleen koska tahansa. Mitoitus mitoittaa aina koko verkoston uudelleen.

Varoitukset

Mitoituksen tulokseksi voi myös tulla Varoituksia. Tällöin mitoitus on pystytty viemään loppuun, mutta verkosto sisältää varoitettavia kohtia (esim. liian suuresta odotusajasta), joiden vaikutus verkostoon ja mitoitukseen on hyvä tarkistaa.
