Mittatekstit

HVAC-viite -toiminnolla voidaan lisätä tietoja mitoitetuista putkista ja putkiosista. Toiminnossa valitaan käytettävä asetuspaketti ja viitetyyli, joilla määritetään miten ja mitä tietoja osista näytetään. Asetuspaketteja ja viitetyylejä voi muokata, mutta ohjelman mukana tulevilla valmiilla paketeilla ja tyyleillä pääsee ainakin hyvin alkuun.

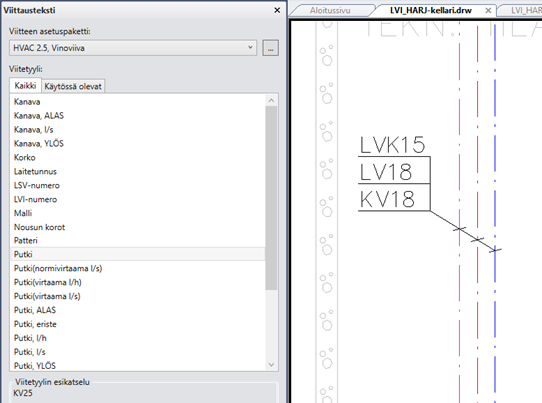

1. Lisätään kuvaan vielä tarvittavat tekstit, esimerkiksi putkikoot.



Viitemerkinnän voi tehdä yksittäin tai usean osan tiedot voidaan yhdistää samaan viitemerkintään. Toiminnon käynnistyttyä komentorivillä voi valita Montatai Yksivalinnan. Monta -valinnalla voidaan siis näyttää useampi elementti, joista tehdään yksi yhteinen viitemerkintä.

Viitetyylissä määritetään miten useamman osan tekstin viiteviivat esitetään, yhteinen tai erilliset viiteviivat.

2. Vesikalustetunnuksille on oma toiminto. Toiminnossa voi valita käytettävän asetuspaketin ja esitystavan sekä viiteviivan ja peiton asetukset.
