Määritä IFC-tyypitys

Layout-sovellus > HVAC-välilehti > IFC-ryhmä > Tyypitä

Tällä toiminnolla voit määrittää IFC-tyypityksen kuvassa olevalle 3D-symbolille. Tyypityksellä saavutetaan se, että IFC-vienti vie myös esimerkiksi valmistajien erikseen toimittamia IV-laitteita IFC-malliin.

Toimi näin:

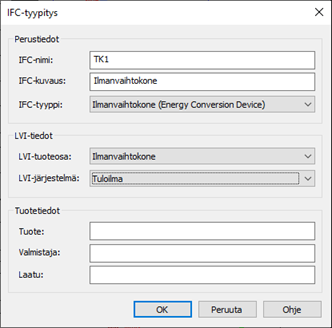

1. Osoita elementit, joille tyypitys liitetään. Kuittaa valinta Enter-näppäimellä.

2. Syötä laitteen nimi ja kuvaus (esimerkiksi TK1 ja Ilmanvaihtokone).

3. Valitse IFC-tyyppi valitulle laitteelle (esimerkiksi Ilmanvaihtokone (Energy conversion device)).

4. Valitse laitteelle LVI-tiedot, tuoteosa ja järjestelmä (esimerkiksi Tuloilma).



5. Syötä laitteen tuotetieto (esimerkiksi CASA 270 K, (L)).

6. Syötä laitteen valmistaja (esimerkiksi Swegon ILTO).

7. Syötä laitteen laatu.

8. Kuittaa OK.

Toiminto kirjaa tiedot elementille IFC-mallia varten seuraavasti: käyttäjän kirjoittamat tiedot IFC-nimi ja IFC-kuvaus kirjataan laitteen Name- ja Description-kenttiin. IFC-tyyppitieto kirjataan laitteelle tietona PredefinedType, LVI-tiedot määrittelee mitä ominaisuusryhmiä osalle tallennetaan.

Voit muokata määritettyjä tietoja tai poistaa tyypityksen laitteelta Muokkaa IFC-tyypitystä  -toiminnolla.
