Linja- ja toimintakaavioiden luonti
|
Diagrams-sovellus > Diagrams-välilehti > Aloitus-ryhmä > Uusi LVI-kuva |

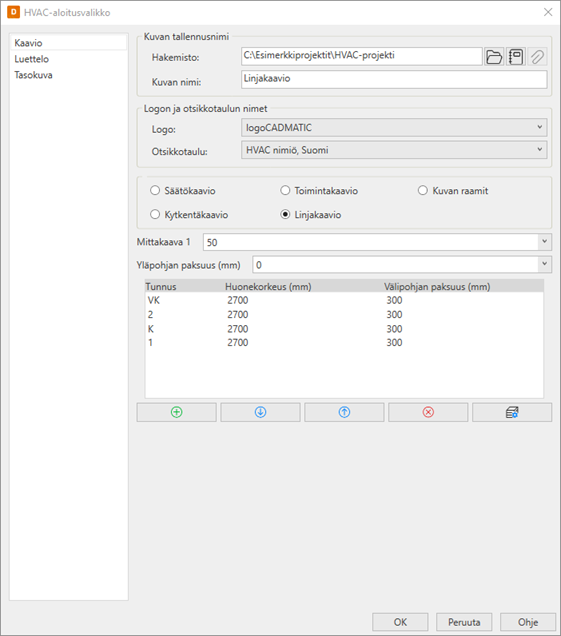

Linjakaavion aloituksessa määritellään:
-
mittakaava
-
rakennuksen kerrokset (manuaalisesti
-painikkeella tai haetaan kerrosasetuksista
-painikkeella) -
kerroskohtaisesti:
-
huonekorkeus
-
välipohjan korkeus
-
-
yläpohjan paksuus
-
kerrosten tunnukset
-
piirustusarkin koko
Talon runko pystysuunnassa tehdään siinä mittakaavassa, joka on annettu. Talon runko piirtyy automaattisesti kuvaan samoin kuin kerrostekstit. Talon runko piirtyy automaattisesti kuvaan samoin kuin kerrostekstit.
Linjakaavion luonti luo valmiiksi kaikki kaavion teossa tarvitsemat tasot, joita sovellus automaattisesti käyttää:
B_RAAMIT rakennuksen runko
V_TEKSTIT putkikokotiedot ja kalustetaulukko
V_KALUSTE vesikalusteet
V_VIEM viemäriputket
V_KV kylmävesiputket
V_LV lämminvesiputket
V_LVK lämminvesikiertoputket
