Putkikokojen merkintä linjakaaviossa

Diagrams-sovellus > Toiminnot-välilehti > Merkinnät-ryhmä > 2.5 mm tekstilohko

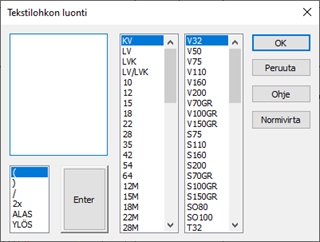

Putkikoot voidaan poimia dialogin valintalistoista tai ne kirjoittaa näppäimistön avulla. Rivi kuitataan joko näppäimistöltä tai dialogin Enter-painikkeella. OK-painikkeesta tulee näkyviin tekstilohko, joka asetetaan sopivaan paikkaan. Tekstikoko toiminnolla on 2,5 mm.

Sovellus tekee tekstien oikean pituisen alleviivauksen sekä haluttaessa viiteviivan asetuksen. Sovellus piirtää viiteviivan siihen tekstilohkon nurkkaan, mikä on lähinnä annettua viiteviivan toista päätä (linjaa). Sovellus merkkaa myös useampia linjoja haluttaessa (näytä aina kauimmainen linja ensin).

Tehtäessä useampia tekstilohkoja peräkkäin, toiminto muistaa edelliset tekstit riveittäin, joka mahdollistaa nopean linjakokojen syötön ilman tekstien uudelleen kirjoittamista. Toiminto lähtee uudestaan käyntiin, kun viiteviivan pään paikaksi annetaan piste, josta ei lähistöltä löydy linjaa.

Normivirta-painikkeella voidaan summata kalusteiden normivirtauksia. Summattavat kalusteet valitaan alueella. Valinta hyväksytään Enter-näppäimellä. Summa tulee osaksi riviä sulkujen sisään. Riippuen rivillä olevasta alkutekstistä, summataan normivirtauksia vain niistä kalusteista, joissa on kyseinen liityntä. Esim. KV28 olevaan riviin summataan kalusteista, joissa on KV-liityntä, vesipuolen normivirtaukset yhteen. V110 olevaan riviin summataan viemärinormivirtaukset viemärikalusteista. Ylimääräiset kalusteet, joissa ei ole haluttua liityntää, eivät siis haittaa laskentaa.
