Leikkauskuvan luonti

Layout-sovellus > Ilmanvaihto-välilehti > Merkinnät-ryhmä > Leikkaus

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Merkinnät-ryhmä > Leikkaus

Layout-sovellus > ves-välilehti > Merkinnät-ryhmä > Leikkaus

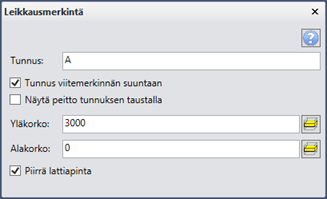

Leikkausta varten lisätään kuvaan leikkausmerkintä. Leikkausmerkinnällä määritetään alue (myös korkeussuunnassa), josta leikkaus tehdään. Alue määritetään kolmella pisteellä, kahdella ensimmäisellä pisteellä näytetään leikkauslinja ja kolmannella leikkauksen syvyys. Leikkausmerkinnän asetuksissa määritetään lisäksi leikkauksen ylä- ja alakorko, tunnus, tunnuksen suunta sekä peittoelementti. Leikkausmerkintään voidaan myös piirtää lattiapinta, jos alakorko on lattiapinnan alapuolella. Korot on myös mahdollista hakea kerrosasetuksista.

Leikkauskuva luodaan automaattisesti leikkauksen rajojen määrityksen jälkeen.

Leikkauskuva voidaan päivittää leikkauksen kontekstivalikosta. Leikkauskuvaa voidaan myös muokata poistamalla osia. Osan poisto onnistuu valitsemalla hiiren vasemmalla painikkeella muokattava leikkausmerkintä ja hiiren oikealla painikkeella avautuvasta kontekstivalikosta valitsemalla Poista oa näkymästä. Tämän jälkeen toiminto pyytää näyttämään poistettavat osat.

Poistetut osat saa palautettua tarvittaessa kontekstivalikon Palauta poistetut osat -toiminnolla.

Leikkausmerkintään voidaan lisätä viitemerkintöjä HVAC-viite -toiminnolla.

Huom! Muokkaamalla leikkausmerkinnän rajoja, päivittyy leikkauskuva aina automaattisesti.

Vinkki: Leikkausmerkinnän väriä voi muuttaa muokkaamalla asetustiedoston MERKINNAT asetusta.
