Kanavan piirto

Layout-sovellus > Ilmanvaihto-välilehti > Piirrä-ryhmä > Kanava

Kanavan piirto tapahtuu yhdellä toiminnolla. Toiminnossa määritetään kaikki kanavan ominaisuudet: kanavalaji, geometria, lukitukset, eristykset, piirtolinja, yleiset piirtoasetukset sekä törmäystarkastelun asetukset.

Huom! Kanavia voidaan piirtää kaikissa näkymäsuunnissa.

Piirto-toiminnon aluksi avautuu Kanavan piirto -ikkuna. Tässä ikkunassa määritetään kaikki kanavan ominaisuudet, niin kanavia mallinnettaessa kuin muokattaessakin.

Vinkki: Kanavaa voi piirtää myös taaksepäin, mutta ei edellisen piirretyn käyrän taakse. Näin piirrettyä kanavaa voi lyhentää piirron aikana.

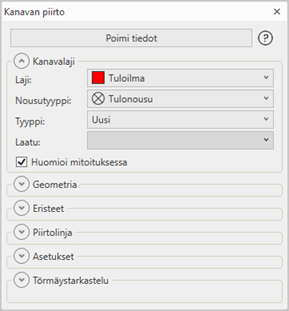

Kanavalaji

Kanavalaji -kohdassa valitaan mallinnettavan kanavan laji; Tuloilma, Yleispoisto, Likainen poisto, Vaarallinen likainen poisto, Jäteilma, Ulkoilma, Siirtoilma tai Palautusilma. Lisäksi voidaan valita nousun esitystapa 2D esityksessä sekä kanavan laatu ja tyyppi eli mallinnetaanko uutta, nykyistä vai purettavaa kanavistoa.

Kun kanavan piirron aloittaa päätelaitteesta, jolle on määritetty verkosto (ei Basic-sovelluksissa), määritetään kanavan laji automaattseisti verkostolle määritetyn kanavalajin mukaiseksi.

Huomioi mitoituksessa -asetuksella voidaan valita mitä kanavia otetaan huomioon mitoituksessa (ei Basic-sovelluksissa).

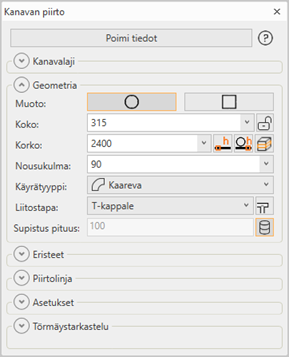

Geometria

Geometria kohdassa määritetään mallinnettavan kanavan muoto, koko, lukitus, korko, nousukulma, käyrätyyppi, liitostapa ja supistuksien pituus. Kaikki tiedot ovat missä tahansa mallinnuksen vaiheessa muutettavissa.

Korko valinnan yhteydessä on aputoimintoja, joilla voidaan hakea korkotietoa kuvassa jo olevista kanavista sekä jatkaa mallinnusta seuraavissa kerroksissa.

Korkomuutos tehdään valitulla nousukulmalla. Korkomuutoksen voi tehdä ylhäältä näkymässä muuttamalla korko-kentän tietoa tai sitten vinonäkymässä vaihtamalla piirtosuuntaa Tab -painikkeella.

Nousukulma määrittelee myös liitoksien kulmat. Eli jos liitytään eri korossa olemassa olevaan linjaan, tapahtuu liitos annetulla nousukulmalla.

Eristykset

Eristeet määritetään kanaville siten, että 1. eriste on kanavan pinnassa ja 2. eriste sen päällä jne. Eristeitä on valittavana paloeristeet (EI), Lämpöeristeet (L) ja äänieristeet (Ä) sekä sisäpuoliset äänieristeet (Äsisä). Lämpö ja äänieristeiden paksuudet voidaan valita joko listasta tai määrittää itse.

Eristeiden esitystapoja on kaksi:

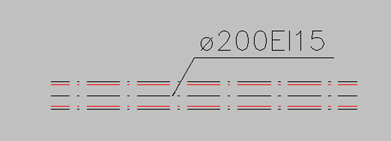

  1. Kanavan 2D esityksessä näytetään sekä kanavan reuna että eristeen ulkoreuna

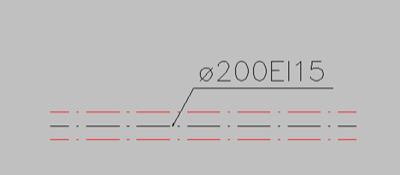

  1. Kanavan runko piilotetaan ja kanavan esitetään eristeen ulkopinnan mukaan (valittuna asetus Piilota kanavan runko):

Huom! Myös kesken vaaka- tai pystysuoran kanavan piirron voidaan vaihtaa eristyksiä.

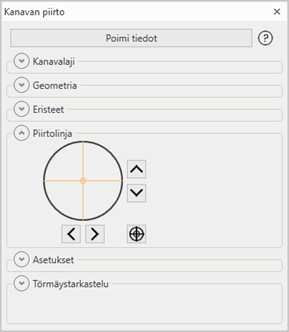

Piirtolinja

Piirtolinja voidaan määrittää kanavan keskelle, reunoille tai jonkin etäisyyden päähän annetusta pisteestä.

Kanavan piirtolinja voidaan myös määrittää myöhemmin esim. jollekin kanaviston osalle kuten supistukselle, kun halutaan epäkeskot supistukset. Eli linja voidaan ensin mallintaa normaalisti keskilinjalla ja sitten valmiina valita osat ja muuttaa HVAC-muokkaus -ikkunassa valittujen kanavaosien piirtolinjaksi jokin reuna.

Asetukset

2D/3D: Valitaan näytetäänkö kuvassa pelkkä 2D esitys (kaikki elementit nollatasossa), pelkkä 3D (kaikki elementit oikeassa korossa) vai molemmat.

Piirtomoodi: Piirtomoodilla valitaan osoituspiste kanavan piirrossa. Piste voidaan siis näyttää joko 2D-elementin tasossa (nolla korossa) tai 3D elementin tasossa.

Automaattinen kytkentä: Automaattinen kytkentä valinnalla kanava kytketään automaattisesti toiseen kanavaan, jos piirrettäessä klikataan jotain toisen kanavan osaa. Eli jos halutaan piirtää päällekkäisiä kanavia ilman, että ne liittyvät toisiinsa, pitää tämä asetus ottaa pois päältä.

Vinkki: Alt gr -painikkeella automaattisen kytkennän saa väliaikaisesti päälle tai pois.

Näytä mitat: Näytä mitat asetuksella näytetään piirrettäessä kanavan pituusmittoja.

Näytä kulmamitat: Näytä mitat asetuksella näytetään piirrettäessä kanavan kulmamitat.

Piirrä käyrän päätyviivat: Piirrä käyrän päätyviivat valinnalla määritetään piirretäänkö koko kuvassa käyrille päätyviivat.

Käytä kulmalukitusta: Kulmalukitus asetus auttaa piirtämään kanavaa vakiokulmilla.

Sädekerroin: Normaalisti käytetään arvoa 1, mutta muuttamalla arvoa voidaan vaikuttaa siihen, miten käyrät piirretään.

Törmäystarkastelu

Mallinnettaessa kanavia, voidaan saman tien näyttää törmäykset kuvan muiden 3D elementtien kanssa, ajonaikainen törmäystarkastus. Törmäystarkastelun saa päälle Kanavan piirto -ikkunan Törmäystarkastelu kohdassa valitsemalla 3D-törmäystarkastelun.

Törmäys näytetään valitulla törmäysvärillä (huom. pitää olla värit elementeistä käytössä).

Asetukset... painikkeella määritetään törmäystarkastelun asetukset, katso lisää ohjeesta Törmäystarkastelu.

Kanavan piirron aloitus

Kanavan piirto aloitetaan antamalla kanavan alkupiste. Jos alkupisteen läheltä löytyy nousuja, vaakakanavia tai päätelaitteita, liitytään näihin automaattisesti (kun Automaattinen kytkentä -asetus on valittuna). Kanavan piirto voidaan myös aloittaa valitsemalla kuvasta päätelaite tai kanava, jolloin tartuntamuokkauksen plus-kahvoista voidaan jatkaa mallinnusta.

Kanavan piirron aloitus päätelaitteesta

Kun kanavan piirron aloittaa päätelaitteesta, jolle on määritetty verkosto, määritetään kanavan laji automaattseisti verkostolle määritetyn kanavalajin mukaiseksi (ei Basic-sovelluksissa).

Kanavan piirron aloitus IV-koneesta

IV-koneen kytkentäpisteiden plus-kahvoista voidaan aloittaa kanavan piirto. Kanava laji ja koko määräytyy IV-koneen tiedoista automaattisesti. Jos lähtö on sivulla, määräytyy korko ja sen mukana myös viivatyyppi automaattisesti.

Kanavan aktiivinen piirto

Kanavan piirron aikana kanavan tietoja voi muuttaa (esim. korkoa tai kanavakokoa) Kanavan piirto -ikkunassa. Kanavan loppupisteestä haetaan vaaka ja pystykanavia, joihin automaattisesti liitytään (jos Automaattinen kytkentä -asetus on valittuna) Kanavan piirto ikkunan asetusten mukaisesti (esim. nousukulma, liitostapa).

Vinonäkymässä piirrettäessä piirtosuunnan voi vaihtaa z-akselin suuntaiseksi tabulaattorilla (Tab-painike).

Kanavan piirto voidaan lopettaa komentorivin valinnalla tulppaan, puhdistusluukkuun tai katkaisumerkintään.
