Säätöpelti
|
Layout-sovellus > Ilmanvaihto-välilehti > Kanavatuotteet-ryhmä > Säätöpelti |
Säätöpelti voidaan asettaa kuvaan joko vaakakanavaan tai nousuun.

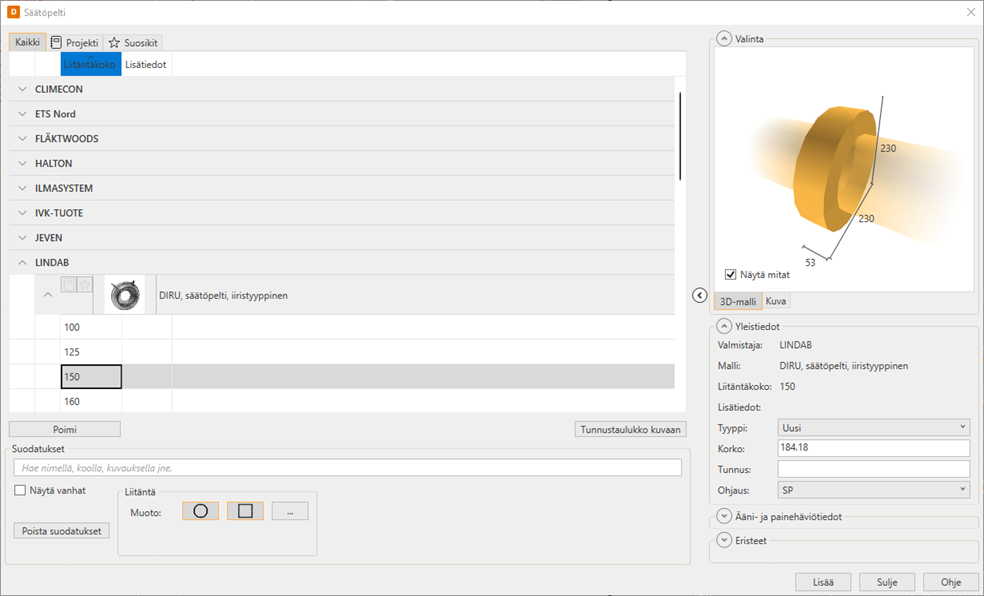

Säätöpelti asetetaan pääsääntöisesti olemassa olevaan kanavaan, joko vaakakanavaan tai nousuun. Tällöin säätöpellin koko ja korko määräytyvät liitettävän kanavan mukaan. Dialogissa valitaan valmistaja, jonka säätöpelti kuvaan halutaan mallintaa.
Jos valitusta säätöpellistä ei löydy sopivaa kokoa, tulee siitä ilmoitus ja mahdollisuus valita toinen laite.
... -painikkeella voidaan suodattaa listaan näkyviin vain valittuun kanavaan sopivat säätöpellit. Säätöpellit kiinnittyvät kanavaan ja poistavat kanavasta palan pois.
Poimi -painikkeella voidaan kuvasta näyttää säätöpelti, jonka mukaan valitaan tuote toiminnossa. Näin sama tuote on helpompi lisätä uudelleen kuvaan. Toinen vaihtoehto on valita kuvasta säätöpelti ja hiiren oikean painikkeen valikosta valita Lisää tämä laite uudelleen. Tällöin sijoitus onnistuu nopeasti kuvaan ilman käyttöliittymää.
Toimintatavan voi valita tyyppikohtaisesti. Osa tyypeistä voi toimia tavallisena säätöpeltinä tai moottoritoimilaitteella. Jos tyyppi on vain moottoritoimilaitteella saatava malli, on ainoa mahdollinen valinta MP. Toimintatapa näkyy kuvassa laitteen ulkoasussa.
SP ja MP -tyypeille on omat asetukset: SP ja MP -tyyppiset säätölaitteet menevät omille tasoille. Tämä mahdollistaa sähkösuunnittelijalle saada näkyviin vain ne säätöpellit, joita ohjataan ulkopuolisella ohjauksella.
Kuvaan voidaan asettaa teksti säätöpellille Kanavaviite -toiminnolla.
Säätöpeltien valinta projektiin ja koodaus
Jos projektissa käytetään eri tyyppisiä säätöpeltejä, voidaan ne valita projektiin ja antaa eri tyypeille koodinumerot. Säätöpeltien laitto on silloin nopeampaa, koska valittavana on suoraan projektiin valitut säätöpellit. Kuvaan tulevaan tunnukseen tulee koodauksen mukaisesti perään numero (esim SP1). Kuvan laitaan voidaan Tunnustaulukko kuvaan -painikkeella saada taulukko, josta nähdään mikä koodi vastaa minkäkin valmistajan laitetyyppiä.
:
