HVAC-raamit

Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > HVAC-raamit

Tulostusraamin voi lisätä joko tulostustilaan tai suunnittelutilaan.

Tulostettava ikkuna osoitetaan aina suunnittelutilassa suorakaiteella. Tarvittaessa toiminto siirtyy suunnittelutilaan ikkunan määrityksen ajaksi.

Tulostettavan ikkunan voi määrittää kahdella tavalla:

  1. Rajaa kuvasta halutun kokoinen alue; Tulostettava aluea näytetään suunnittelutilassa kahden pisteen määrittämällä suorakaiteella. Tästä ikkunan koosta ja mittakaavasta lasketaan lähin seuraava A4-pysty kerrannainen raamin kooksi. Pituussuunnassa lisätään vielä automaattisesti yksi A4-leveys otsikkotaulua varten.

  2. Valitse kuvasta paperiarkin mukainen alue; Valitaan Standardit paperikoot tai tulostin, jonka paperikokoja halutaan käyttää. Valitaan paperiarkki, jonka kokoiset raamit kuvaan halutaan. Tulostettava alue osoitetaan kuvasta arkkiin mahtuvan suorakaiteen avulla (paperiarkin koosta vähennetty otsikkotaulun vaatima tila sivussa (=vaaka) tai alareunassa (=pysty)).

Toiminto lisää valitun otsikkotaulun raamin oikeaan alanurkkaan ja logon otsikkotauluun. Otsikkotauluihin lisätään projektitiedot ja asetusryhmän perusteella piirustuslaji.

Suunnittelutila

Suunnittelutilassa voi olla vain yksi raami.

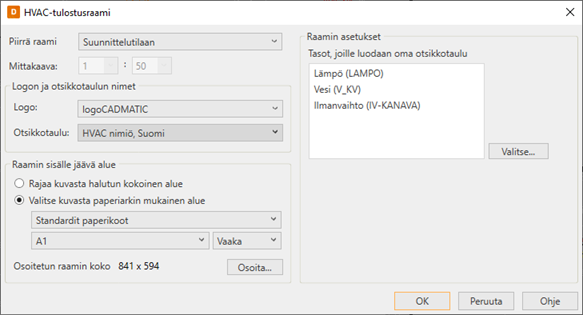

Raamin asetuksissa valitaan tasot joille luodaan otsikkotaulut.

Tulostustila

Tulostustilassa raameja voi olla useampia.

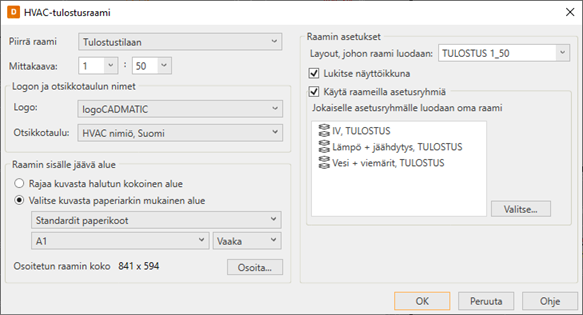

Tulostustilassa raamin sisään lisätään näyttöikkuna, jossa näkyy täsmälleen suunnittelutilassa näytetty alue. Itse näyttöikkuna-elementille menee kaksi lisätietoa: ASETUSRYHMÄ ja VARJOSTUS -attribuutit.

Raamin asetuksissa määritetään layout, johon raamit luodaan. Listalta voi valita jo olemassa olevan, tai sitten voi antaa uuden nimen , jolloin toiminnossa luodaan uusi layout. Layoutille voi antaa minkä tahansa nimen.

Lukitse näyttöikkuna -asetus  lukitsee näyttöikkunan -> näyttöikkunan zoomausta ja panorointia ei voi tehdä vahingossa.

Jos ei ole valinnut Käytä raameilla asetusryhmiä -vaihtoehtoa, ei sulatus/jäädytystoimintoa tehdä HVAC-tulostus -toiminnon Tulosta tulostustilasta -vaihtoehdolla.

Asetusryhmät valitaan Valitse... painikkeella, jokaiselle valitulle asetusryhmälle tehdään oma raami.

Asetusryhmän mukainen sulatus/jäädytys tehdään näyttöikkunaan automaattisesti aina HVAC-tulostus -toiminnoissa.

Lisää näyttöikkuna

Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > Lisää näyttöikkuna

Tulostustilaan voi lisätä erikseen yksittäisiä näyttöikkunoita. Niihin voi hakea esimerkiksi:

  • suunnittelutilassa olevia määräluetteloita

  • arkkitehtikuvan otsikkotaulun

  • 3D-näkymän suunnitelmasta

Esim. arkkitehdin otsikkotaulun voi sijoittaa omassa tasokuvassa haluttuun kohtaan ja halutulla mittakaavalla, mikä ei ole mahdollista, jos raami on suunnittelutilassa.

Huom! HVAC-raamit ja Lisää näyttöikkuna -toiminnot määrittävät näyttöikkunan reunaviivan tason B_IKKUNAT ei tulostettavaksi.

Näyttöikkunan asetukset

Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > Näyttöikkunan asetukset

Näyttöikkunan asetuksia voi myös jälkikäteen muuttaa.

Asetukset vaikuttavat HVAC-tulostus -toiminnon Tulosta tulostustilassa -vaihtoehdolla tulostettaviin kuviin: Tulostuksen yhteydessä näyttöikkunaan sulatetaan näkyviin haluttu asetusryhmä.

Itse näyttöikkunan kokoa muutetaan tartuntamuokkauksella tulostustilassa valitsemalla hiiren vasemmalla näyttöikkuna -elementti ja vetämällä tämän jälkeen näyttöikkunan nurkissa olevista kahvoista.
