Koordinaatiston kääntö
Putkien ja kanavien piirrossa kannattaa kääntää koordinaatisto ja näkymä aina talon ulkoseinän mukaiseksi. Jos rakennuksessa on seiniä useisiin suuntiin (muihin kuin 0, 90, 180 ja 270), voidaan koordinaatisto kääntää sopivaksi, jolloin putkien ja kanavien piirto käy helpommin.

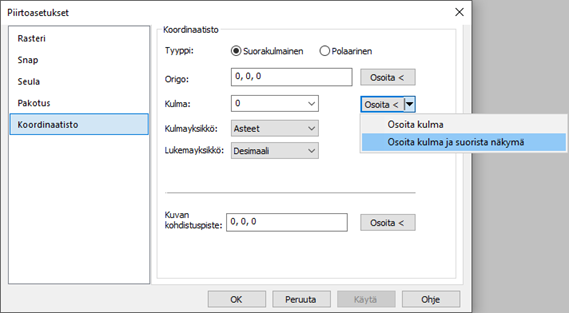

Koordinaatiston voi kääntää Työkalut-dialogin Koordinaatisto välilehdellä. Dialogin saa näkyviin myös kaksoisnapsauttamalla tilarivillä olevaa kenttää, jossa koordinaatistoluvut ovat. Kulman Osoita-painikkeen pudotusvalikon Osoita kulma ja suorista näkymä -valinnalla osoitetaan kuvassa kaksi pistettä tai annetaan kulma, jonka mukaan koordinaatisto ja näkymä kääntyy.
Huom! Tulostustilan raameja määritettäessä käytetään sen hetkistä koordinaatiston kulmaa ja näkymän kiertoa.
:
